Nexus NHP-2200

Installation


Passons maintenant à l'installation du radiateur.

Première carte à passer sur le billard, une Asrock K8NF4G-SATA2. Le chipset est un GeForce 6100 et dispose de deux trous de fixation.
Deuxième carte, une vieille Albatron KM18G Pro II, avec à son bord un chipset nForce 2 (la grande classe), qui a lui aussi deux trous de fixation.
Troisième carte, une petite MSI Medion MS-7046, à base de i915P. Cette fois-ci, nous avons droit à des crochets pour tenir le radiateur.
Retour aux trous de fixation, avec une Asrock K8NF6G-VSTA, à base de 6100.
Et enfin, une vieille Asrock (encore !) K741GX, basée sur un chipset SIS 741GX, qui avait la réputation de chauffer un peu.

Toutes les cartes avaient un refroidissement passif, sauf l'Albatron, qui avait un ventilateur de 40mm.

Attaquons l'installation en elle même. Tout d'abord, il faut déterminer le type de fixation à utiliser ; pour les crochets, on mesure, et pour les vis, on mesure aussi. En effet, les vis avec écrous sont plus longues que celles avec les ressorts.

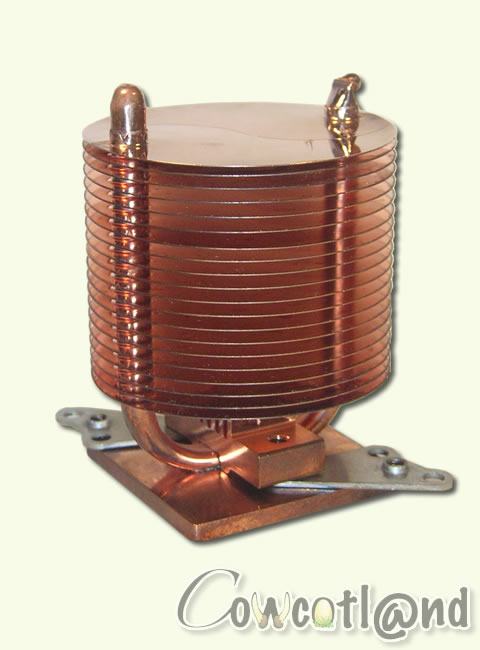

Ensuite, on enlève les deux vis se trouvant sous la base, afin de pouvoir placer les triangles en métal. C'est exactement à ce moment que l'on se rend compte que si on ne s'appelle pas Poulpy, ça va être compliqué. Pourquoi ? Tout simplement parce que le petit radiateur se trouvant sur la base est en fait fixé grâce aux deux vis ! Du coup, il ne tient plus. Il faut donc tenir le radiateur à l'envers, le petit radiateur, la plaque métallique, la vis et le tournevis. Cette petite difficulté permet de découvrir que le petit radiateur-podium ne dispose pas de pâte thermique sur sa base.



Une fois cette petite opération terminée, il ne reste plus qu'à poser la pâte thermique et placer le radiateur sur le chipset. Ensuite, on peut ajuster facilement le positionnement par rapport aux vis, les deux triangles étant mobiles.

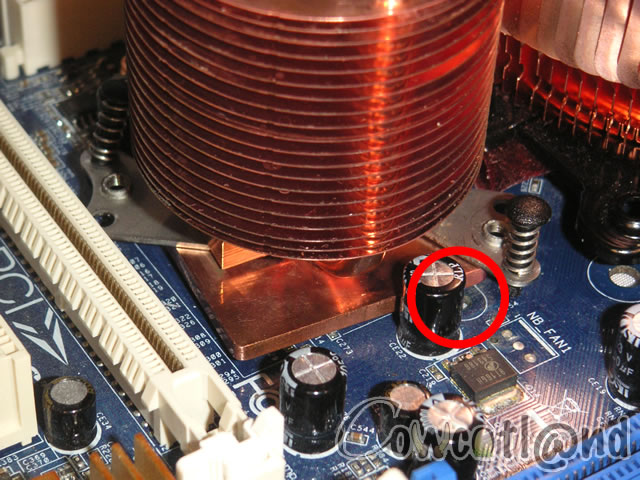

Première carte mère : malheureusement, il a été impossible d'installer le radiateur sur le northbridge, à cause des condensateurs et du port PCI-E 16x, beaucoup trop près. En effet, si on place correctement le triangle au niveau du port, le deuxième triangle ne peut plus aller sur le point d'attache (cf image en bas de page). Si on place d'abord celui-ci, le premier est simplement au-dessus du port PCI...

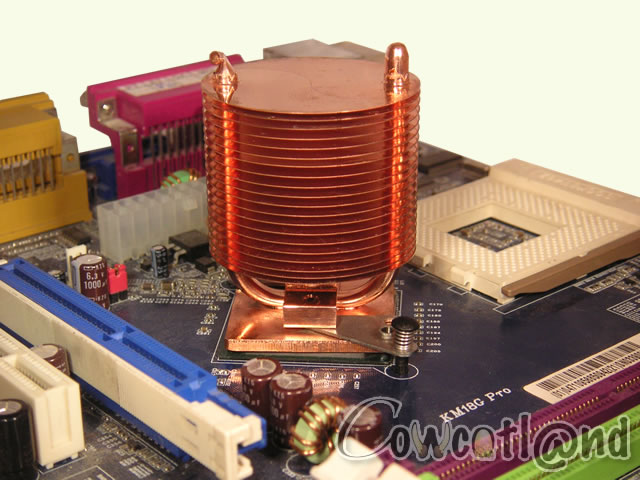

Deuxième carte mère : aucun problème avec le chipset cette fois-ci. En revanche, les ressorts sont très forts, ce qui déstabilise le radiateur une fois le premier point fixé.
Troisième carte : l'installation se fait simplement, mais une fois le tout placé, on se rend compte que les crochets ne tiennent pas correctement le radiateur. Tout est bien placé, mais le moment n'est pas assez important.

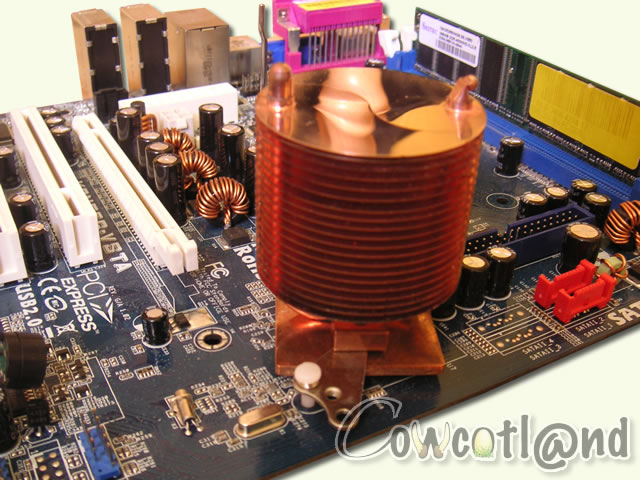

Quatrième carte : l'installation se fait plutôt facilement, le temps de trouver comment tourner les triangles et le radiateur. Le chipset est plus petit que le pad en mousse, mais rien de grave, tout tient parfaitement bien.
Cinquième carte : encore une installation très simple, toujours avec les ressorts.
