L'accès au châssis se fait en retirant des vis à main, deux par panneaux.

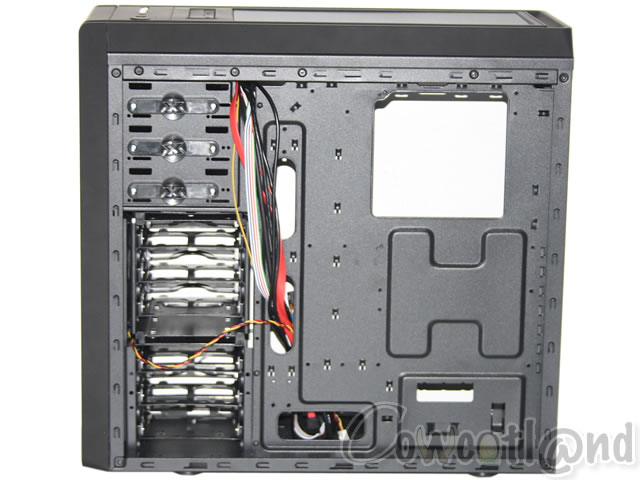

Bon et bien, comme une grande majorité des boitiers aujourd'hui, nous sommes pas mal avec : finition full black, passages pour le câble management, accès backplate, montage presque total sans outil, cage HDD à 90° et alimentation dans le bas. Voyons tout cela dans le détail.
A l'avant, on trouve dans un premier temps les 3 baies 5.25 pouces qui profitent d'un système de montage sans outil. Dispositif qui est présent à gauche comme à droite.

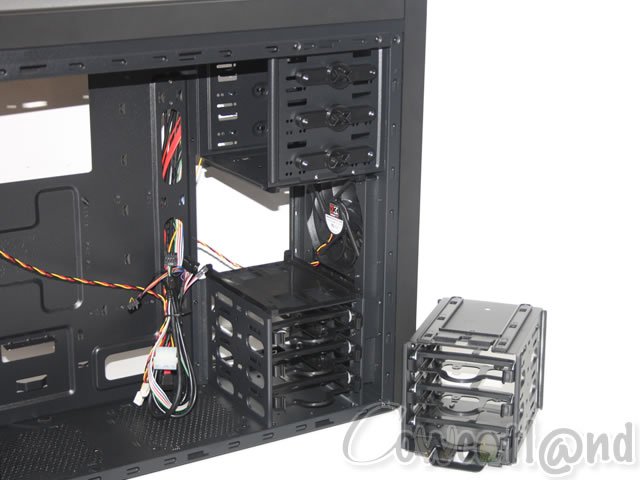

Ensuite, viennent les deux cages HDD. Elles disposent de trois emplacements chacune et de paniers. Des paniers compatibles 2.5 et 3.5 pouces. Il vous sera possible de retirer la cage du milieu pour libérer plus de place pour les CG. Enfin, sachez qu'un 120 mm est présent devant la cage du haut.

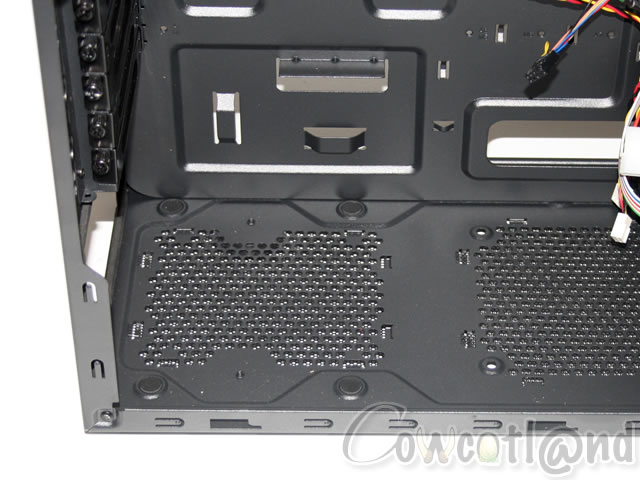

Dans le bas, nous avons nos deux grilles. La première pour un ventilateur additionnel, et la seconde pour l'alimentation. Au niveau de l'alimentation on remarque les tampons en caoutchouc pour éviter des vibrations. Les deux grilles sont filtrés par en dessous. A l'arrière, on connait, avec : l'emplacement de la plaque I/O Shiled de la CM, la grille alvéolée avec son ventilateur de 120 mm, les 7 slots d'extension au montage par vis à main, deux passe-cloisons, et enfin l'emplacement de l'alimentation avec son contour moussé.
Maintenant, le montage avec les composants qui suivent :
