Premier projet de loop custom : Le néophyte a besoin de vous , page 2

Mick996 @
Métayer


3932pts

Inscrit le: 12 avril 2018
Messages: 2966
Localisation: Brest
Navigateur :
Hors ligne

Posté le: 31 janvier 2023 à 11:43

Ouais aussi! Le tower 900 est quasi conçu pour de la dual loop, en plus tu peux caler jusqu'à du 560mm en radiateur de chaque coté 😍

Edit : Et si tu es no limit tu as des boitier de fou Spectre chez Singularity computer, meme si je sais pas ce que ça vaut en vrai!

---

"Because I was inverted"

0 pour,
0

Tyra3l @
Saisonnier


53pts

Inscrit le: 30 janvier 2023
Messages: 25

Navigateur : n.c.
Hors ligne

Posté le: 31 janvier 2023 à 11:59

Ah ouaaaais ils sont magnifique ces boîtiers !
Mais non pas no limit au point de balancer 1600$ pour un boîtier :P

0 pour,
0

Mick996 @
Métayer


3932pts

Inscrit le: 12 avril 2018
Messages: 2966
Localisation: Brest
Navigateur :
Hors ligne

Posté le: 31 janvier 2023 à 12:02

Mdr ah oui je pensais que c'était moins quand même 🤣🤣🤣

---

"Because I was inverted"

0 pour,
0

Tyra3l @
Saisonnier


53pts

Inscrit le: 30 janvier 2023
Messages: 25

Navigateur : n.c.
Hors ligne

Posté le: 02 février 2023 à 02:27

Hello hello,
Les commandes sont passées, j'ai un peu modifié mon "besoin", notamment sur l'esthétique où j'ai abandonné la double loop, je ne suis pas sûr d'aimer le résultat...

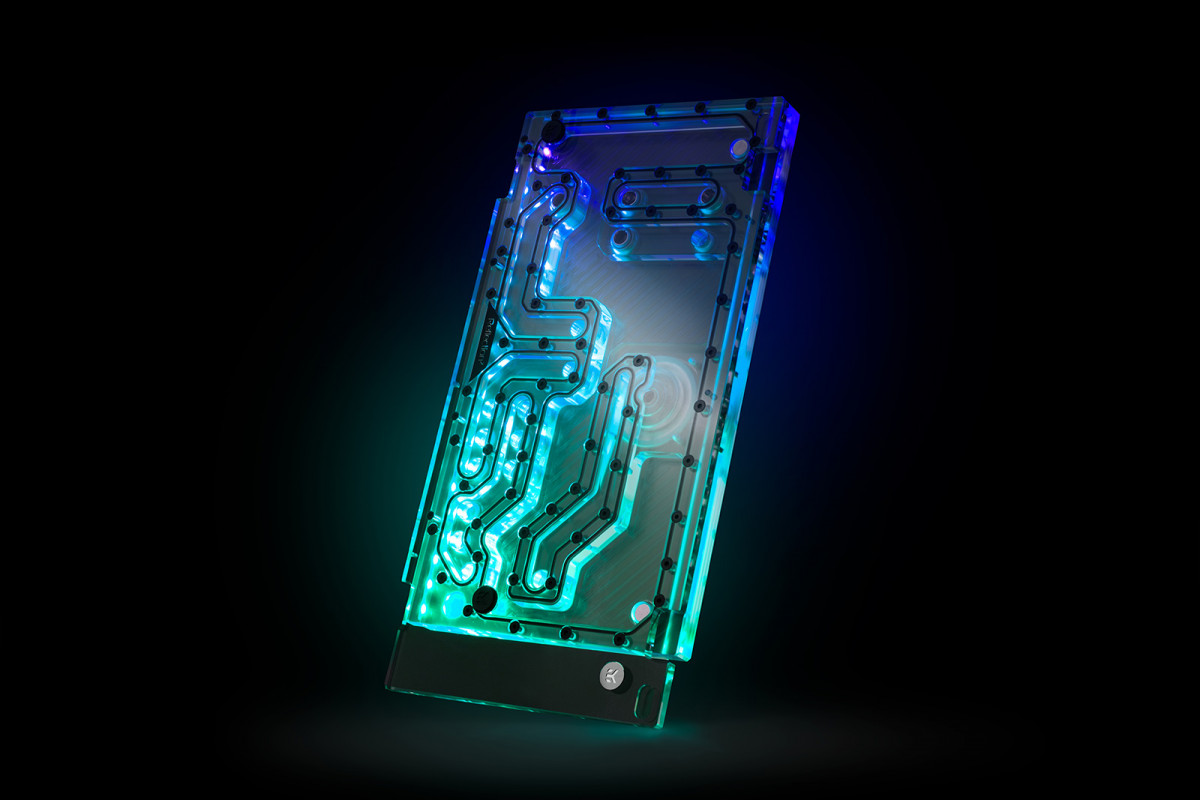

Je vais notamment opter pour un réservoir/pompe "plat" EK-Quantum Reflection² de chez EKWB :


Du coup j'ai une question à vous poser !

Je vois très souvent le montage suivant :
Pompe/Réservoir > Radiateur > GPU > CPU > Radiateur > Pompe mais je m'interroge sur ce type de montage :

En fait j'ai l'impression qu'il y a 4 boucles distinctes :
-1 qui fait réservoir > GPU > réservoir
- 1 qui fait réservoir > CPU > réservoir
- 1 sur chaque radiateur (top & bottom) : réservoir > radiateur > réservoir

En imaginant ça, je me dis que ça doit brasser de l'eau froide en permanence.

Si j'ai raison, ce type de montage est-il efficace (au-delà de l'esthétique) ?
Si j'ai tort, je veux bien une petite explication :P

Merciii !

0 pour,
0

fission @
Meuhdérateur


3436pts

Inscrit le: 08 mars 2019
Messages: 2884
Localisation: ile de france
Navigateur : n.c.
Hors ligne

Posté le: 02 février 2023 à 02:36

pour faire simple : la backplate ( réservoir/pompe "plat" EK-Quantum Reflection² ) a des "chemins de liquides" intégrés entre les embouts ou sont connectés tes tuyaux donc en fait grace au cheminement en question tu vas te retrouver a faire passer le liquide dans chaque élément à la suite ( mais en repassant pour quelques centimetres dans les différents segments dans ta backplate ! ). donc la température sera la même partout dans le circuit !

---

0 pour,
0

Coket @
Paysan


788pts

Inscrit le: 05 avril 2018
Age: 57
Messages: 408

Navigateur :
Hors ligne

Posté le: 02 février 2023 à 06:09

Je crois que ça n'a pas été dit, ou j'ai lu en travers...

Faut faire attention à l'oxydation et donc au choix de matériaux (métaux) sur ta boucle. En gros, Cu ou Alu (le premier de préférence), mais pas les deux.

Je suis un noob là dedans, mais les autres vont t'expliquer ça mieux que je ne saurais le faire.

---

0 pour,
0

Mick996 @
Métayer


3932pts

Inscrit le: 12 avril 2018
Messages: 2966
Localisation: Brest
Navigateur :
Hors ligne

Posté le: 02 février 2023 à 07:55

Fission t'a expliqué le cheminement, la distroplate fait office de combo reservoir/pompe, c'est la classe, ça fait un montage plus propre et généralement plus facile pour le cintrage des tuyaux. Les inconvénients : remplissage et vidange plus difficile, moins facile d'évacuer les bulles d'air, ajoute un peu de restriction mais c'est pour chipoter, et plus cher bien sur ^^
Par contre ça ne "brasse" pas plus d'eau froide qu'autre chose, en fait l'eau sera à la même température en tout point de la boucle tant que la pompe fait circuler le LDR à bonne vitesse, même avec une distro 😉

Et Coket a raison en effet, ne jamais mélanger les matériaux, cependant on trouve très rarement de l'alu dans les composants watercooling maintenant, c'est surtout du cuivre (plaqué nickel ou pas) et du laiton pour les raccords.

---

"Because I was inverted"

0 pour,
0

Tyra3l @
Saisonnier


53pts

Inscrit le: 30 janvier 2023
Messages: 25

Navigateur : n.c.
Hors ligne

Posté le: 02 février 2023 à 21:44

Super clair merci beaucoup pour les explications :)
Je n'avais en effet pas remarqué que les I/O étaient sur différents segments de la plate, en voyant ça ça prend tout son sens !

0 pour,
0

Tyra3l @
Saisonnier


53pts

Inscrit le: 30 janvier 2023
Messages: 25

Navigateur : n.c.
Hors ligne

Posté le: 24 février 2023 à 23:37

EDIT : j'ai trouvé ! J'avais fais une erreur de out dans le top radiateurs ça marche nickel maintenant !
C'est parti pour 24 de leak test !

Hello !

Je reviens pour vous donner de l'avancement et une question pour mon problème

Ma boucle est montée, pas de fuite visiblement, je teste actuellement avec un jumper dans mon boîtier, comme ça ma carte mère n'est pas alimentée ainsi que les composants mais uniquement les branchements SATA, donc la pompes et les ventilos.

Mon soucis est que j'ai branché le bousin, ça tourne et tout, mais ça a rempli environ la moitié de ma boucle et maintenant plus rien, ça ne bouge plus ...!
J'imagine qu'il s'agit de soucis de bulles d'air, mais j'ai essayé tout ce que j'ai vu, bouger dans toutes les directions pendant plusieurs minutes pour péter les bulles, remplir de liquide tout en vidangeant... Bref rien n'y fait et je commence à désespérer parce qu'en l'état... La boucle ne sert à rien !

En pompe j'ai une D5 monté en combo sur un réservoir EK-REFLECTION2 pour Lian Li o11d EVO.

Je vous mets les photos jointes, merciii

0 pour,
0

fission @
Meuhdérateur


3436pts

Inscrit le: 08 mars 2019
Messages: 2884
Localisation: ile de france
Navigateur : n.c.
Hors ligne

Posté le: 25 février 2023 à 00:23

@Tyra3l c'est juste que tu n'as pas mis assez de liquide dans ta boucle !

---

0 pour,
0

Tyra3l @
Saisonnier


53pts

Inscrit le: 30 janvier 2023
Messages: 25

Navigateur : n.c.
Hors ligne

Posté le: 25 février 2023 à 00:30

En fait c'est surtout que j'avais mis le out du rad 2 sur le in du rad 3 donc ça tombait dans un segment fermé où le liquide ne pouvait plus circuler et donc stoppait le tout ^^

J'ai édité mon message d'avant pour le préciser mais merci de ta réponse :)

0 pour,
0

Fanfan74 @
Cultivateur


1467pts

Inscrit le: 15 octobre 2018
Messages: 407

Navigateur : n.c.
Hors ligne

Posté le: 25 février 2023 à 17:39

Je ne connais pas ton wb gpu, mais en général les in/out ne sont pas en face, tu es sûr de ton branchement là aussi ?

1 pour,
1

fission @
Meuhdérateur


3436pts

Inscrit le: 08 mars 2019
Messages: 2884
Localisation: ile de france
Navigateur : n.c.
Hors ligne

Posté le: 25 février 2023 à 23:42

@Tyra3l je confirme les propos de @Fanfan74 , tes entrées/sorties sur waterblock GPU ( c'est un EKwb si je ne me trompes) ne sont pas correctement réalisées !

---

1 pour,
1

Tyra3l @
Saisonnier


53pts

Inscrit le: 30 janvier 2023
Messages: 25

Navigateur : n.c.
Hors ligne

Posté le: 25 février 2023 à 23:45

Merci !
En effet je m'en suis aperçu ce matin quand mon GPU est monté à 95°, j'ai réalisé que j'étais un peu bête, fixé

0 pour,
0

Tyra3l @
Saisonnier


53pts

Inscrit le: 30 janvier 2023
Messages: 25

Navigateur : n.c.
Hors ligne

Posté le: 12 mars 2023 à 23:07

Hello hello !

Petit update, je vais vous poster les photos du résultat prochainement :)

En attendant petite question :
Avec ma boucle, pendant une session de jeu, mon GPU monte aux alentours de 60°C et mon CPU (package) vers 60°C, le coeur le plus chaud monte vers les 70°C. Le tout avec mes ventilateurs entre 800 et 1200 rpm (Lian li AL120)

Est-ce normal ? J'avais naïvement pensé qu'avec un refroidissement liquide les différents composants de mon PC ne dépasserait jamais les 50°C même sur du Horizon Forbidden West tout à fond 😇.

Du coup est-ce moi qui pensait quelque chose d'impossible ou bien il faut par exemple que je rajoute un 3e radiateur 360mm pour atteindre des températures plus bases et pouvoir laisser mes ventilateurs tourner à moins de 1000 rpm ?

Après peut-être aussi que je me fais du soucis pour rien et que j'ai trop les yeux rivé sur les températures inutilement ? :P

Mercii !

0 pour,
0
