Clavier Luxeed U5, 100 % Illuminated, 100 % Geek, page 3

Pour les amateurs d'électronique, voici une dissection du clavier. Il suffit d'un tournevis plat, ou cruciforme, et quelques minutes, et on peut admirer les entrailles de la bête très facilement.

Cinq vis en bas, six vis en haut, et on tire délicatement pour enlever la partie supérieure du clavier, en faisant bien attention de ne pas perdre le bouton Play / Pause, qui n'est pas solidaire de l'ensemble.

Une partie de l'électronique est enfin visible, avec un max de composants qu'on sait pas à quoi ça sert, mais c'est pas grave.

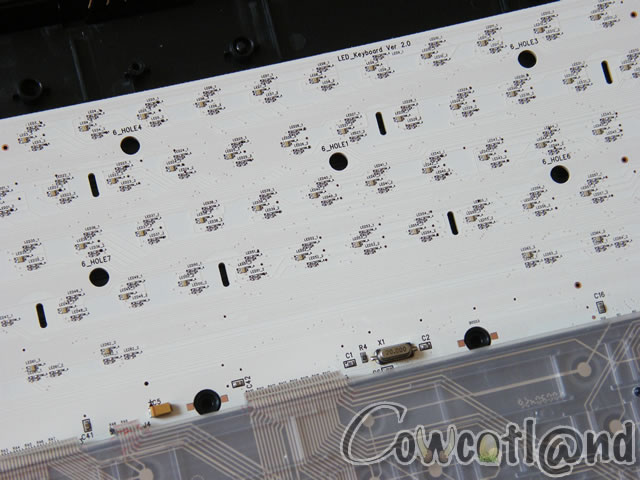

Pour accéder aux diodes, il suffit de retirer les quatre vis du haut, et c'est tout, le clavier vient tout seul ensuite. On peut donc découvrir les petites diodes qui sont placées sous chaque touche.



Nous n'avons pas démonté le pavé numérique, mais le circuit doit être en partie identique.
