Commençons par le plus simple, l'installation du waterblock.
Dans le même temps, on en profite pour présenter
celle qui nous servira de carte de test, la Geforce 6800GT avec un
Arctic Cooling NV Silencer 5 pour la refroidir. On commence par enlever
l'imposant ventirad qui rappelons-le couvrait aussi les puces
mémoires. Ce n'est pas le cas du kit qui n'offre un
refroidissement que pour le GPU. L'installation est très
rapide puisqu'une fois repéré les bons trous sur
la plaque, il suffit de poser le waterblock sur la carte graphique et
de l'orienter correctement (ne pas mettre les tuyaux de telle
manière qu'ils montent vers le CPU par exemple). Cooler
Master fournit également la pâte thermique
à
installer ainsi qu'un patch octogonal (facultatif). La
quantité est suffisante et donc pas de questions
existentielles à voir (une noix, une noisette ? ).
Après
avoir vissé le tout, vous pouvez ou non ajouter le cache sur
la grille. Voici le résultat obtenu ci-dessus. Pas plus de
15 minutes sont nécessaires pour cette opération.
La suite devient moins pratique. En effet, tous les tuyaux sont
branchés ce qui est bien mais fort peu pratiques pour
installer les différents éléments.
Ainsi, pour préparer le radiateur, il faut traîner
la carte
graphique un peu plus loin. Le manuel indique le montage sans les
tuyaux et ensuite on les ajoute. C'est évidemment plus
pratique mais impossible ici puisque le fait que le kit soit
pré rempli empêche tout démontage.
On
peut donc installer ce
kit dans différents emplacements et nous allons les
détailler tous un par un. Commençons
par

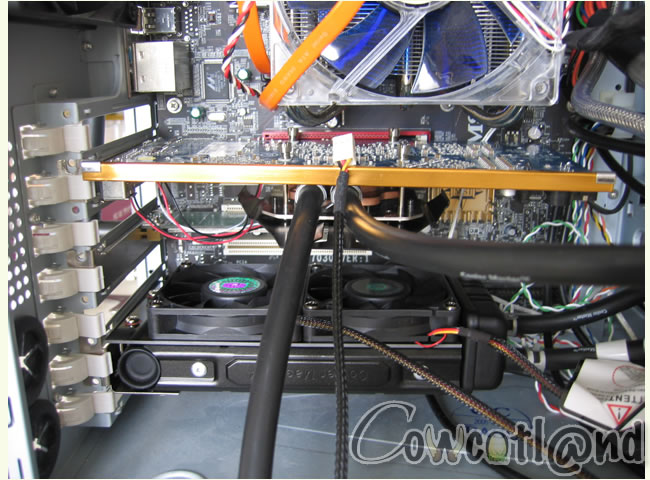

l'installation dans un port PCI. L'opération est assez
simple
puisque après démontage des deux ventilateurs, on
installe la plaque puis le bracket et on les remonte comme le montre
l'animation ci-dessus. On constate que la place occupée par
l'ensemble est conséquente. En effet, le waterblock sur la
carte
occupe un port PCI et le radiateur occupe un port PCI lui aussi.
L'espace est très restreint ensuite. Dans cette position, la
courbure des tuyaux est correcte mais difficile de les placer d'une
manière optimale puisque il y a la contrainte du
système
d'alarme.
Celui-ci
doit être
absolu placé de manière verticale (en fait
l'inclinaison
doit être supérieur à 60° )
avec
la bague sur le
haut. Ainsi, le choix de son emplacement est plus que restreint, il
doit être collé sur le panneau latérale
gauche, en
bas près de la cage des disques durs. Cette installation se
passe sans aucun problème.
