[Scratch Build] carbon fiber , page 2
Posté le: 28 février 2017 à 20:23
salut à tous
petite mise à jour et la plus " galère " du mod : la découpe du carbone .
en effet , il faut etaler la "grande feuille" , coller au scoth les lignes de coupes pour eviter que ne s'effiloche la fibre /trame ...
eviter que la trame ne bouge , bref , c'est vraiment la partie que je n'aime pas , surtout si il ya de grande coupe à faire ... comme mon projet
le plus important , essayer de couper au plus "juste" pour ne pas perdre de "matiere " , mais aussi se garder une marge de securité ...
j'en ai bien eu pour 1h 30 " ....en prenant mon temps
j'utilise 2 types
un carbone tissé en sergé , le plus connu , celui qui est lié au "monde racing et autre "....
j'apprecie le carbone pour ses qualités , mais je ne suis vraiment pas fan de son aspect design "sport auto-moto "....
et un carbone sans trame ... d'où ce deuxieme carbone sobre
pour la suite , je dois coller ces feuilles autour du moule ....
à plus
petite mise à jour et la plus " galère " du mod : la découpe du carbone .
en effet , il faut etaler la "grande feuille" , coller au scoth les lignes de coupes pour eviter que ne s'effiloche la fibre /trame ...
eviter que la trame ne bouge , bref , c'est vraiment la partie que je n'aime pas , surtout si il ya de grande coupe à faire ... comme mon projet
le plus important , essayer de couper au plus "juste" pour ne pas perdre de "matiere " , mais aussi se garder une marge de securité ...
j'en ai bien eu pour 1h 30 " ....en prenant mon temps
j'utilise 2 types
un carbone tissé en sergé , le plus connu , celui qui est lié au "monde racing et autre "....
j'apprecie le carbone pour ses qualités , mais je ne suis vraiment pas fan de son aspect design "sport auto-moto "....
et un carbone sans trame ... d'où ce deuxieme carbone sobre
pour la suite , je dois coller ces feuilles autour du moule ....
à plus
Posté le: 28 février 2017 à 21:03
moi , aussi ...
pour le moment sa va , et j'espère ne pas rencontrer de grosse " galère" ....
avec les matières composites , l'erreur peut vite arriver....
à plus
pour le moment sa va , et j'espère ne pas rencontrer de grosse " galère" ....
avec les matières composites , l'erreur peut vite arriver....
à plus
0 pour,0
Posté le: 04 mars 2017 à 22:47
grosse mise à jour et étape délicate : la pose du carbone
en fait , j'utilise de la colle en bombe , j'en "arrose " les feuilles de carbone , et je les colle autour du moule / prototype , c'est la seul solution que j'ai trouvé pour éviter "d'exploser" mon budget ...
sinon il aurait fallu un mod en plusieurs pièces et j'explose mon budget et trop compliqué !
donc voilà ma "méthode " .

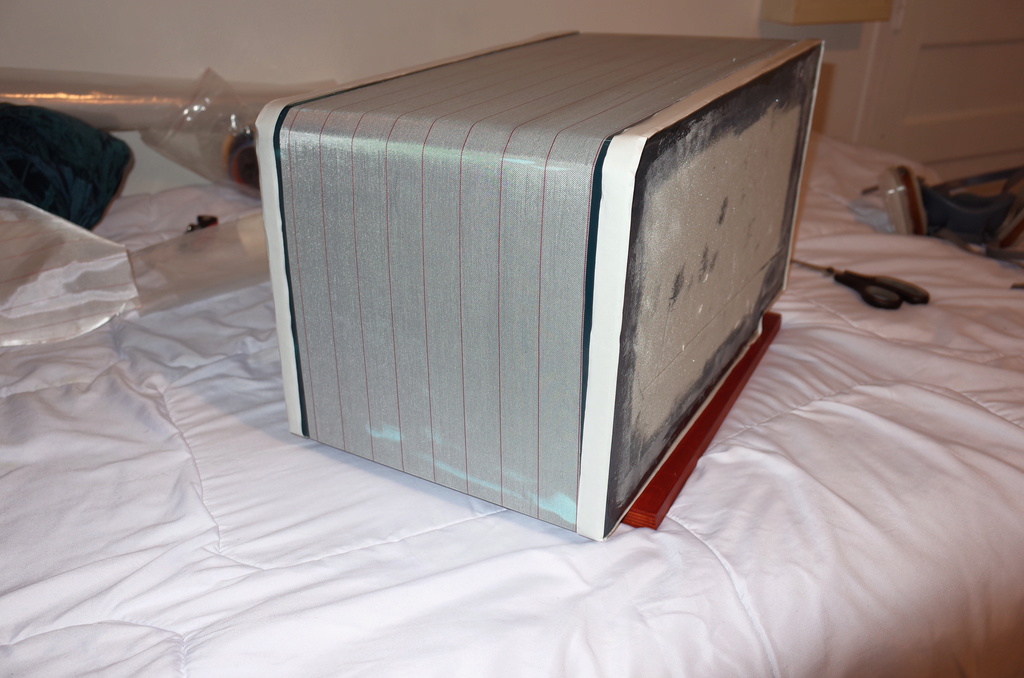

en premier , je pose un "tissu d'arrachage" , qui me permettra d'avoir un rendu brut , sans finition "glacé " à l'intérieur du boitier ...
étant donné que je ne veux aucune vis à l'extérieur , j'ai besoin de tout faire , coller à l'intérieur du boitier , donc qu'il soit avec peu de résine .
de chaque coté du boitier , et entourant chaque coté , j'ai mis des "bandes de gomme " , cela me permettra de coller une bâche plastique , et mettre le boitier "sous vide"
en IIème , une couche de carbone brut , qui sera la couche intérieur du boitier ...
l'arrière ...
première couche de carbone tissé , j'en aurai 5 à coller autour du boitier ...
l'avant
l'arrière
l'avant
après les 5 couches de carbone , je pose une dernière "brut" pour le rendu extérieur ...
une dernière couche de tissu d'arrachage , qui absorbe le trop de résine et me donnera un aspect mat en l'arrachant ....
je bloque l'ensemble avec du scotch .
et je suis enfin prêt à mettre l'ensemble sous plastique et sous vide ....
c'est long , mais je préfère soigner le travail , je laisse l'ensemble se "tasser " 24 heures .... ensuite mise sous vide , et infusion de la résine ...
la deuxième grosse tape est finie
à plus
en fait , j'utilise de la colle en bombe , j'en "arrose " les feuilles de carbone , et je les colle autour du moule / prototype , c'est la seul solution que j'ai trouvé pour éviter "d'exploser" mon budget ...
sinon il aurait fallu un mod en plusieurs pièces et j'explose mon budget et trop compliqué !
donc voilà ma "méthode " .
en premier , je pose un "tissu d'arrachage" , qui me permettra d'avoir un rendu brut , sans finition "glacé " à l'intérieur du boitier ...
étant donné que je ne veux aucune vis à l'extérieur , j'ai besoin de tout faire , coller à l'intérieur du boitier , donc qu'il soit avec peu de résine .
de chaque coté du boitier , et entourant chaque coté , j'ai mis des "bandes de gomme " , cela me permettra de coller une bâche plastique , et mettre le boitier "sous vide"
en IIème , une couche de carbone brut , qui sera la couche intérieur du boitier ...
l'arrière ...
première couche de carbone tissé , j'en aurai 5 à coller autour du boitier ...
l'avant
l'arrière
l'avant
après les 5 couches de carbone , je pose une dernière "brut" pour le rendu extérieur ...
une dernière couche de tissu d'arrachage , qui absorbe le trop de résine et me donnera un aspect mat en l'arrachant ....
je bloque l'ensemble avec du scotch .
et je suis enfin prêt à mettre l'ensemble sous plastique et sous vide ....
c'est long , mais je préfère soigner le travail , je laisse l'ensemble se "tasser " 24 heures .... ensuite mise sous vide , et infusion de la résine ...
la deuxième grosse tape est finie
à plus
Posté le: 09 mars 2017 à 12:52
salut à tous
le mod avance à son rythme ,mais à grands pas pour moi
il y a quelques jours , j'ai donc mis le prototype sous bâche plastique , ensuite "sous vide" , et injecté la résine !
quelques jours après , j'ai déballé le tout , les photos arrivent sous peu ..
mais quelques ratés , les angles qui ont " plissé" , surtout la couche de "finition" , la dernière quoi , un peu déçu , mais rien de grave à traiter , sauf du boulot en plus
Willz , salut
tu as raison pour le lit , mais il s'agit d'une pièce ami aménagé en "coin photo" et de ma pièce "hifi" , dont on voit souvent "apparaitre mon système hifi....
j'évite tant que possible les "pièces à vivre" si le travail n'est pas fini .
à plus
le mod avance à son rythme ,mais à grands pas pour moi
il y a quelques jours , j'ai donc mis le prototype sous bâche plastique , ensuite "sous vide" , et injecté la résine !
quelques jours après , j'ai déballé le tout , les photos arrivent sous peu ..
mais quelques ratés , les angles qui ont " plissé" , surtout la couche de "finition" , la dernière quoi , un peu déçu , mais rien de grave à traiter , sauf du boulot en plus
Willz , salut
tu as raison pour le lit , mais il s'agit d'une pièce ami aménagé en "coin photo" et de ma pièce "hifi" , dont on voit souvent "apparaitre mon système hifi....
j'évite tant que possible les "pièces à vivre" si le travail n'est pas fini .
à plus
Posté le: 09 mars 2017 à 13:43
merci Mauny
disons que pour l'alu , j'ai essayé , mais faut être équipé ....
le bois essayé aussi ,trop fragile , il ne me restait plus que les matières composites : et l'avantage d'être un peu équipé ...
à plus
disons que pour l'alu , j'ai essayé , mais faut être équipé ....
le bois essayé aussi ,trop fragile , il ne me restait plus que les matières composites : et l'avantage d'être un peu équipé ...
à plus
0 pour,0
Posté le: 09 mars 2017 à 18:50
salut
donc grosse progression en image belle mise à jour pour moi ..
maintenant je peux considérer que 50 % du pc est fait !
en ombre chinoise ....
après avoir laissé la résine durcir pendant 2 jours par sécurité , je retire la "bâche de mise sous vide " ... la résine et le carbone ont durci
ensuite je dois découper et définir la taille du pc en largeur , en enlevant l'excèdent de chaque cote ...
préparation et protection
après quelques heures de coupes et ponçage , tadaaa !
le prototype faisait 35 cm de large , là , je suis passé à 21 cm
ça fait bizarre ..... j'ai même du vérifier 2 fois que je n'avais pas trop enlevé de cm
je n'ai pas retiré l'intérieur , cela sera plus facile pour travailler et poncer pour la suite .
d'ailleurs , on peut voir les différents "changements et rajouts " , avec le premier "cœur " en mini-itx , ensuite micro .... et atx musclé en aircooling
compact !
malheureusement je n'ai plus mon petit appareil photo , mais mon vaillant "galaxie note 2 "
les 2 cotés retirés
forme finale
prochaine étape , je dois "parfaire" la finition extérieure maintenant et "protéger le carbone ...
à plus à tous
et n'hésitez pas
donc grosse progression en image belle mise à jour pour moi ..
maintenant je peux considérer que 50 % du pc est fait !
en ombre chinoise ....
après avoir laissé la résine durcir pendant 2 jours par sécurité , je retire la "bâche de mise sous vide " ... la résine et le carbone ont durci
ensuite je dois découper et définir la taille du pc en largeur , en enlevant l'excèdent de chaque cote ...
préparation et protection
après quelques heures de coupes et ponçage , tadaaa !
le prototype faisait 35 cm de large , là , je suis passé à 21 cm
ça fait bizarre ..... j'ai même du vérifier 2 fois que je n'avais pas trop enlevé de cm
je n'ai pas retiré l'intérieur , cela sera plus facile pour travailler et poncer pour la suite .
d'ailleurs , on peut voir les différents "changements et rajouts " , avec le premier "cœur " en mini-itx , ensuite micro .... et atx musclé en aircooling
compact !
malheureusement je n'ai plus mon petit appareil photo , mais mon vaillant "galaxie note 2 "
les 2 cotés retirés
forme finale
prochaine étape , je dois "parfaire" la finition extérieure maintenant et "protéger le carbone ...
à plus à tous
et n'hésitez pas
0 pour,0
Devillia92 @
Agriculteur
1991pts
Inscrit le: 13 novembre 2016
Age: 41
Messages: 574
Localisation: IDF
Navigateur : n.c.
Hors ligne
Agriculteur
1991pts
Inscrit le: 13 novembre 2016
Age: 41
Messages: 574
Localisation: IDF
Navigateur : n.c.
Hors ligne
Clare @
Ouvrier agricole
275pts
Inscrit le: 05 février 2017
Messages: 89
Localisation: 02
Navigateur : n.c.
Hors ligne
Ouvrier agricole
275pts
Inscrit le: 05 février 2017
Messages: 89
Localisation: 02
Navigateur : n.c.
Hors ligne
Posté le: 09 mars 2017 à 21:32
| Devillia92 a écrit: |
Super job et je kiff tes tongs  |
Les tongs c'est la vie ! Bien joué pour tout le boulot accompli et bon courage pour tout celui à venir ^^
0 pour,0
Posté le: 09 mars 2017 à 22:23
hooo , salut à tous et merci de me lire
les tong font parti de ma "tenue de travail" avec mon baggy beige poche cargo
une petite mise à jour pour montrer vers quoi je me dirige et donner un "aperçu visuel"...
je suis de la vieille école , papier / crayon
"furyo"
un visuel le plus épuré
un design mi courbe / mi angulaire
un pc full atx , mais compact / usage intensif Workstation ,mais en silence
aircooling
gainage le moins " visible " possible
sobre / discret / noir donc carbone tombe bien
7 cache pci en aluminium
aucune vis de visible à l'exterieur , tant que c'est possible
un peu de couleur ? ( du violet , ma couleur )
voilà les grandes lignes
en gros fan de bd et en particulier "jojo bizarre adventure " , je ferai un "habillage" pour moi , sur ce theme
à plus
les tong font parti de ma "tenue de travail" avec mon baggy beige poche cargo
une petite mise à jour pour montrer vers quoi je me dirige et donner un "aperçu visuel"...
je suis de la vieille école , papier / crayon
"furyo"
un visuel le plus épuré
un design mi courbe / mi angulaire
un pc full atx , mais compact / usage intensif Workstation ,mais en silence
aircooling
gainage le moins " visible " possible
sobre / discret / noir donc carbone tombe bien
7 cache pci en aluminium
aucune vis de visible à l'exterieur , tant que c'est possible
un peu de couleur ? ( du violet , ma couleur )
voilà les grandes lignes
en gros fan de bd et en particulier "jojo bizarre adventure " , je ferai un "habillage" pour moi , sur ce theme
à plus
0 pour,0
