Cooler Master QUBE 540 : un petit air de Mac Pro pour 69 euros, page 2

Le Cooler Master QUBE 540 dedans

Pour ouvrir le boitier, nous avons des panneaux qui sont clipsés.

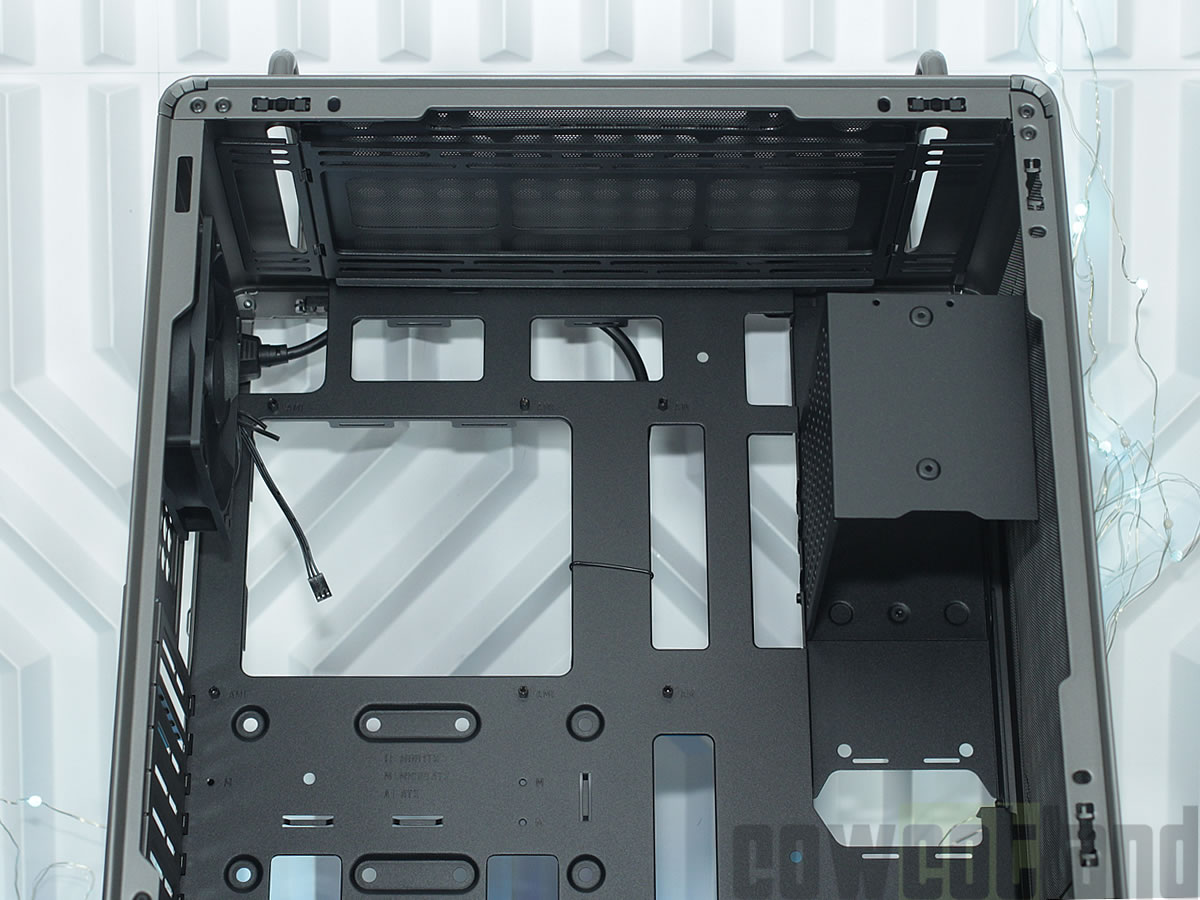

Déjà comme ça, quand on voit ce châssis, on constate que CM donne dans la simplicité. Pourtant, vous allez le voir, le QUBE 540 propose pas mal de possibilités. Déjà, nous sommes sur une compatibilité E-ATX en 280 mm de largeur, mais aussi ATX, Micro-ATX et ITX. On pourrait penser que nous avons du BTF, mais non, il y a simplement pléthore de passages partout dans le boîtier.

À l’avant, nous avons la cage destinée à l’alimentation, que l’on pourra régler en hauteur via la platine du fond. Platine qui permet l’installation de 2 SSD, mais sachez que l’on peut aussi installer 1 HDD ou 2 SSD derrière le support de l’alimentation. Et ce support d’alimentation, il est également possible de l’installer dans le bas du boîtier, à condition d’opter uniquement pour une carte mère en ITX ou Micro-ATX. Vous vous doutez aussi que cela réduira les possibilités d’intégration de la carte graphique.

Continuons dans le haut, avec une grille en 3 x 120 mm ou 2 x 140 mm. Pour le watercooling, ce sera 280 mm ou 360 mm. Cette grille pourra, si on le désire, être installée à l’avant, ou l’on pourra ajouter les extensions dans la partie basse afin d’obtenir le même type de compatibilité, car de base la grille du bas est en 2 x 120 mm ou 2 x 140 mm. On passe à l’arrière avec l’emplacement de la plaque I/O Shield, le ventilateur de 120 mm et les 7 slots d’extension au montage par vis, que l’on pourra passer à 90°, du moins pour les cinq derniers.

On peut ensuite passer derrière le plateau de la carte mère, où nous retrouvons les passages pour le câblage, des dispositifs pour installer des colliers, ainsi que deux emplacements supplémentaires en 2,5 pouces.

Le montage dans le Cooler Master QUBE 540

Pour le montage, sur la page suivante, nous avons :

Processeur: AMD RYZEN 7 5800X
Ventirad: be quiet! Pure Rock 2 FX
Carte mère: ASrock X570 Razer Edition
Mémoire: Ballistix 2 x 8 Go DDR4
Carte graphique: RTX 3070 Ti
Alimentation: be quiet! Pure Power 12 FM
SSD 2.5"

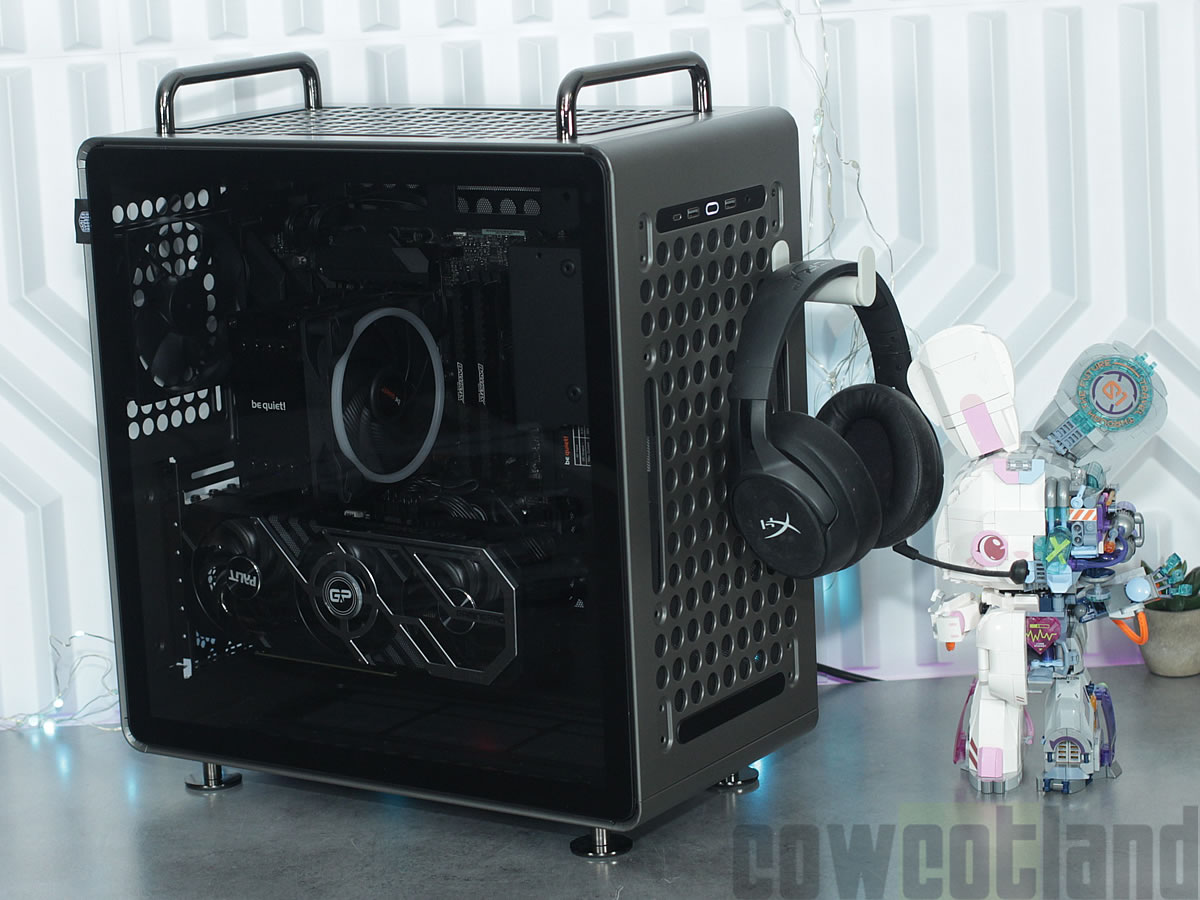

On commence d’abord, et c’est important, par installer le panneau de contrôle dans l’une des fentes. Le tout est maintenu avec deux vis, rien de plus, et vous donnera accès à un USB Type-C, deux USB Type-A, un bouton Power et une E/S audio. Après, nous avons installé le SSD, sans outil. On place des rondelles dans les emplacements 2,5 pouces et, une fois ces dernières en place, on insère des tiges filetées dans le SSD, qui viennent ensuite se glisser dans les rondelles en caoutchouc. On trouve 6 emplacements SSD de base, ce qui est plutôt très bien. On pourra installer un HDD en lieu et place de deux SSD derrière l’alimentation.

Ensuite, place à la carte mère, avec des plots déjà en place, donc neuf vis suffisent. Pour le ventirad CPU, on dispose de 172 mm de hauteur maximale. Après vient la carte graphique, que nous avons placée à 90°. On peut transformer rapidement et facilement les 7 slots en 5 slots à 90°. Le montage se fait à l’aide de vis classiques, la fixation est bonne et l’on dispose de 415 mm pour la longueur de la carte.

Pour le câblage, vous le voyez, c’est très propre, grâce aux dispositifs permettant d’installer des colliers. Après, nous avons beaucoup de passages et cela laisse tout de même pas mal de jours. Des caches en caoutchouc auraient été un plus.

Notons que si vous le désirez, et que vous démontez les pieds et les poignées, rien ne vous empêche d’utiliser le QUBE 540 à plat en mode HTPC, il faudra simplement déplacer le panneau de contrôle.

Une fois en marche, on a juste la diode blanche au niveau du panneau de contrôlen rien de plus.

Le boîtier en vidéo

Températures et bruit

Les résultats sont :

Bon, oui, clairement, nous avons un seul et unique ventilateur de 120 mm à l’arrière, donc les performances ne sont pas OUF, ce qui est totalement logique. En même temps à 69 euros le boitier, on peut comprendre.

Le boîtier délivre 31,9 dBa en 5 volts, c’est presque totalement inaudible. En 12 volts, nous sommes à 36,8 dBa, ce qui est normal pour un seul et unique ventilateur.
