Carte mère ASUS ROG CROSSHAIR X870E GLACIAL, elle a tout !, page 3

LA CARTE II

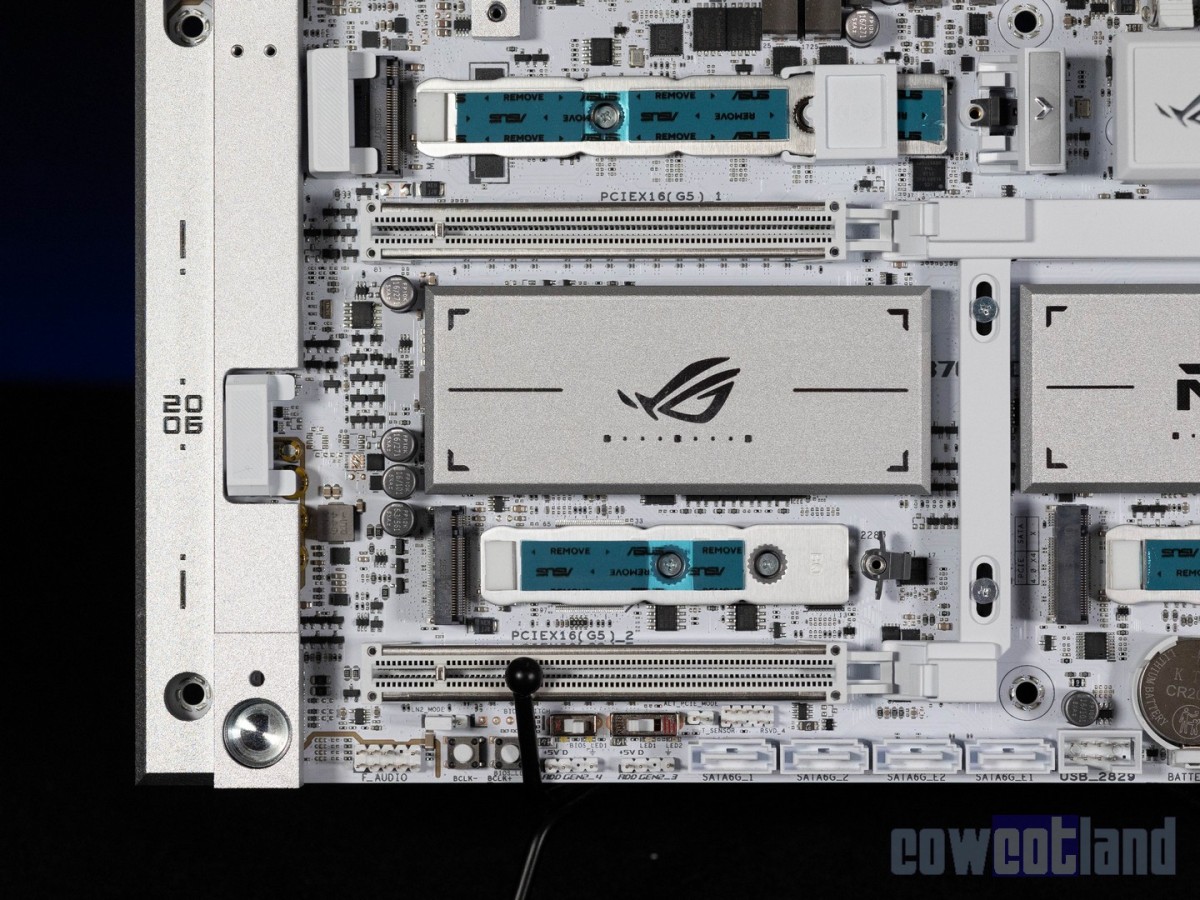

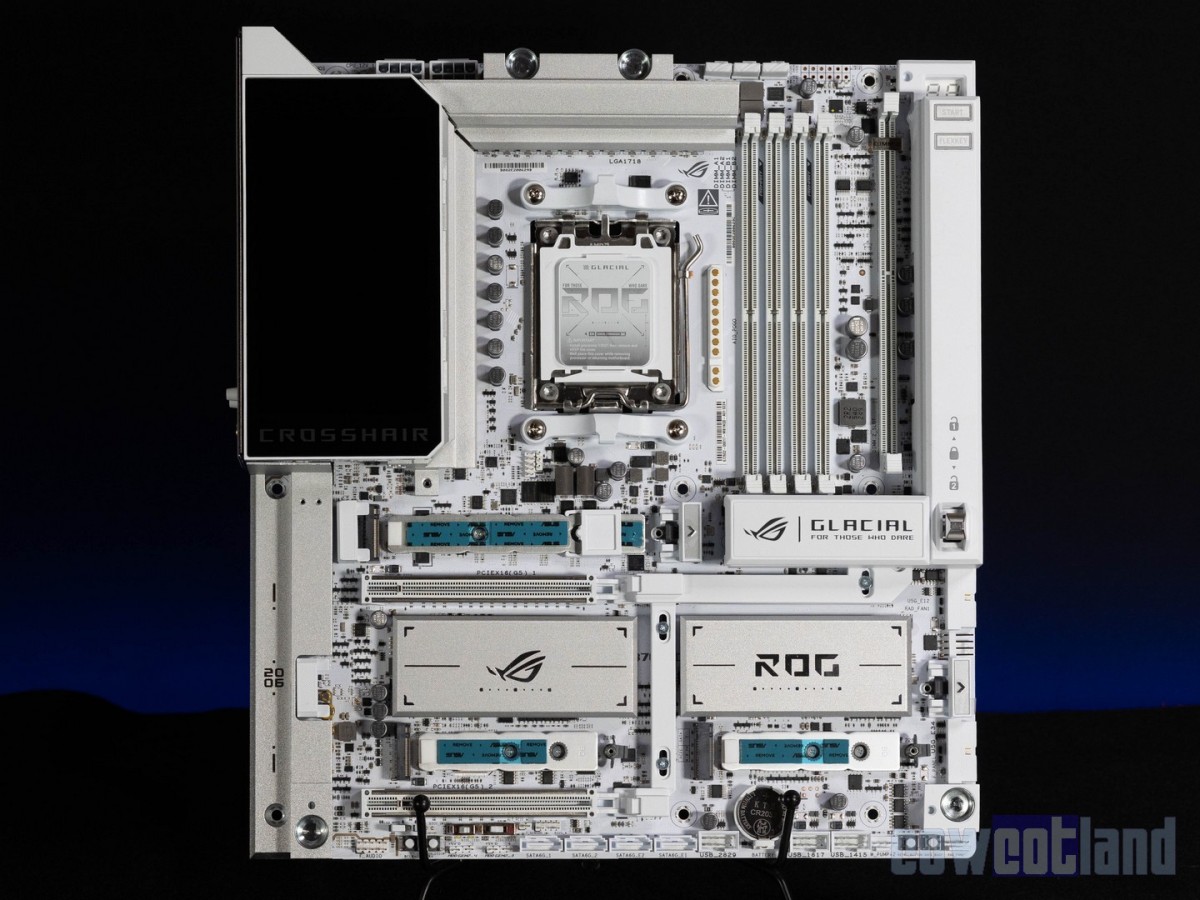

Pour le stockage, sur la carte mère, on a trois emplacements M.2 directement accessibles. M.2_1 est câblé sur le CPU en PCIe 5.0 x4, idem pour M.2_2 qui est lui aussi sur le CPU en PCIe 5.0 x4. Le troisième, M.2_3, passe par le chipset et fonctionne en PCIe 4.0 x4.
Le point à avoir en tête ici concerne M.2_2 : ce slot partage ses lignes avec les deux ports USB Type-C 40 Gbps du panneau arrière, ce qui entraîne une répartition de la bande passante en x2 pour M.2_2 et x2 pour l’USB 40 Gbps dès qu’un SSD est installé.

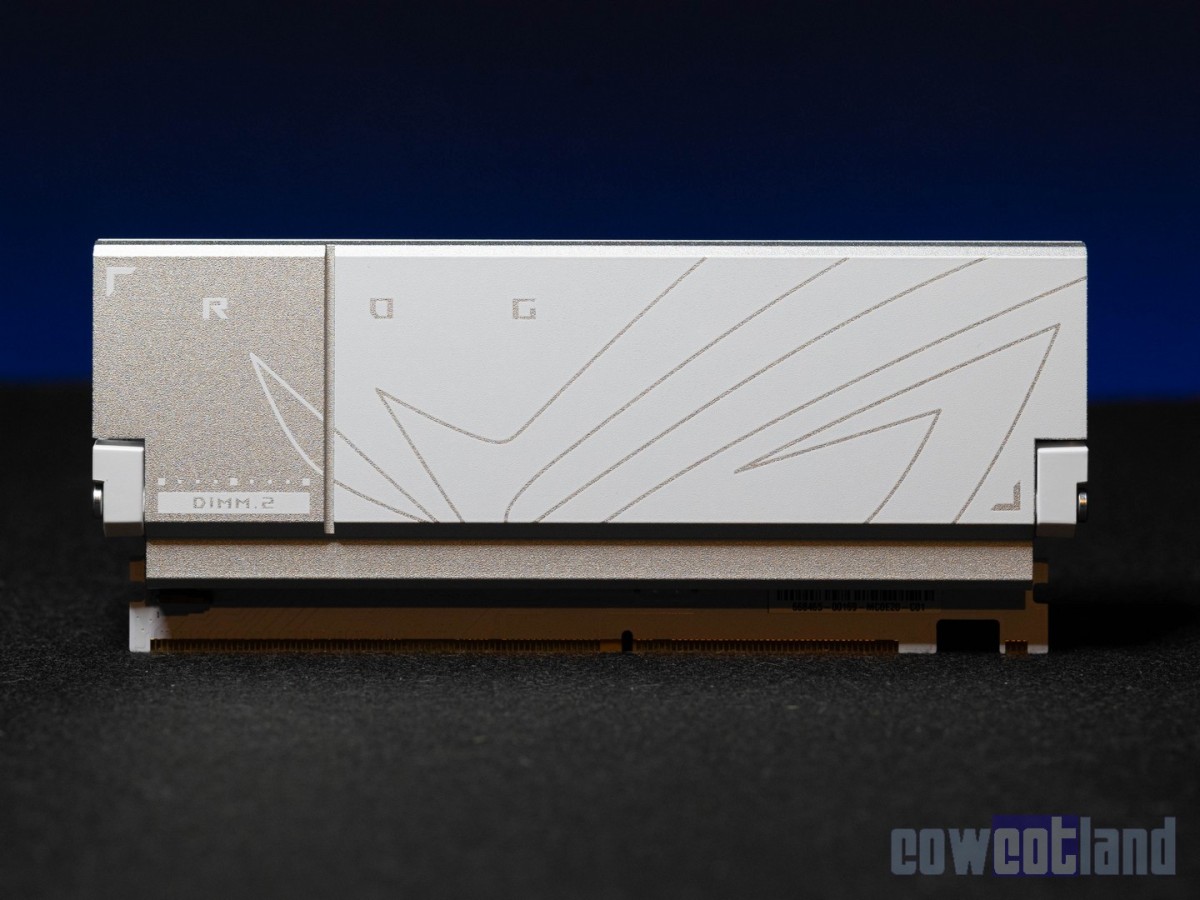

La ROG Q-DIMM.2 est une carte dédiée qui vient se brancher sur son connecteur propriétaire, le slot DIMM.2, placé à droite des slots mémoire en direct avec le chipset. On y trouve deux emplacements M.2, avec un câblage asymétrique : DIMM.2_1 en PCIe 4.0 x4 et DIMM.2_2 en PCIe 4.0 x2.

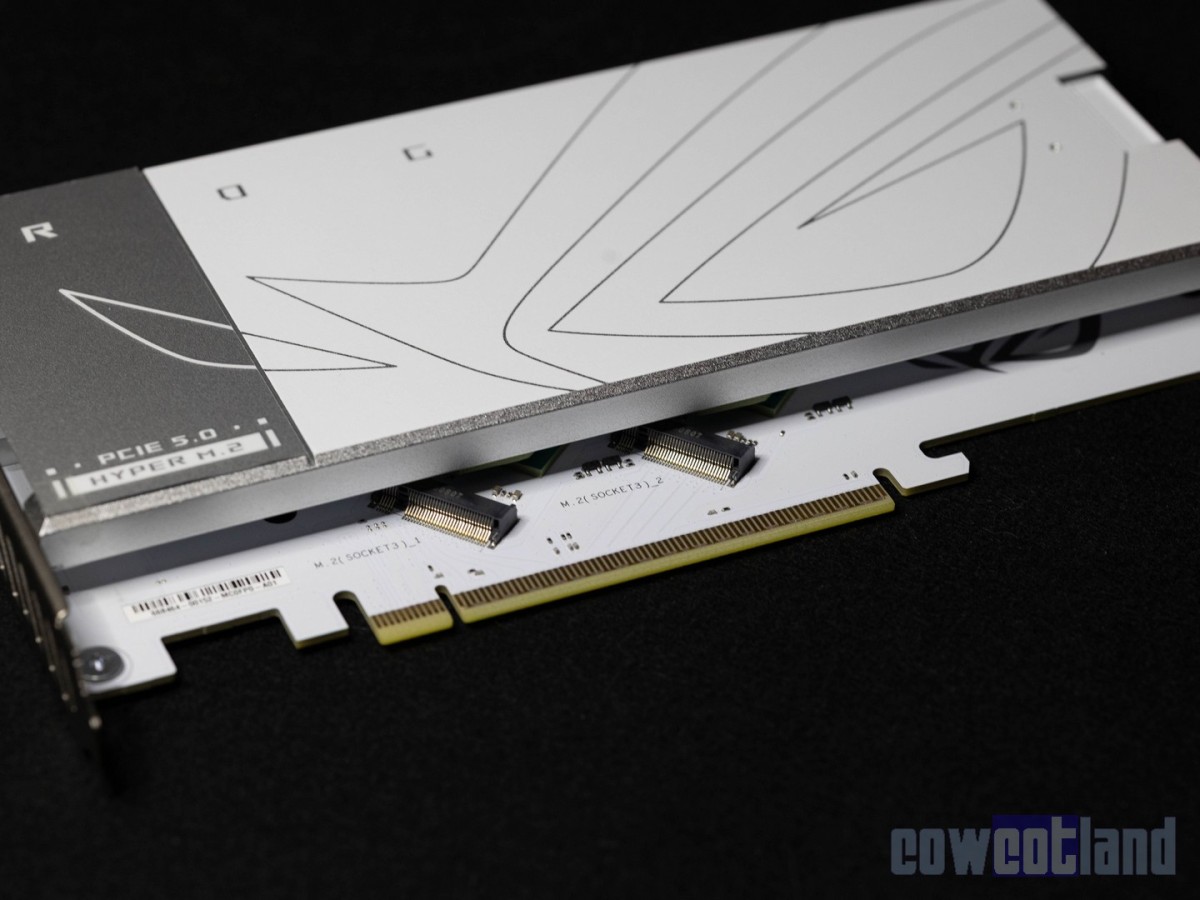

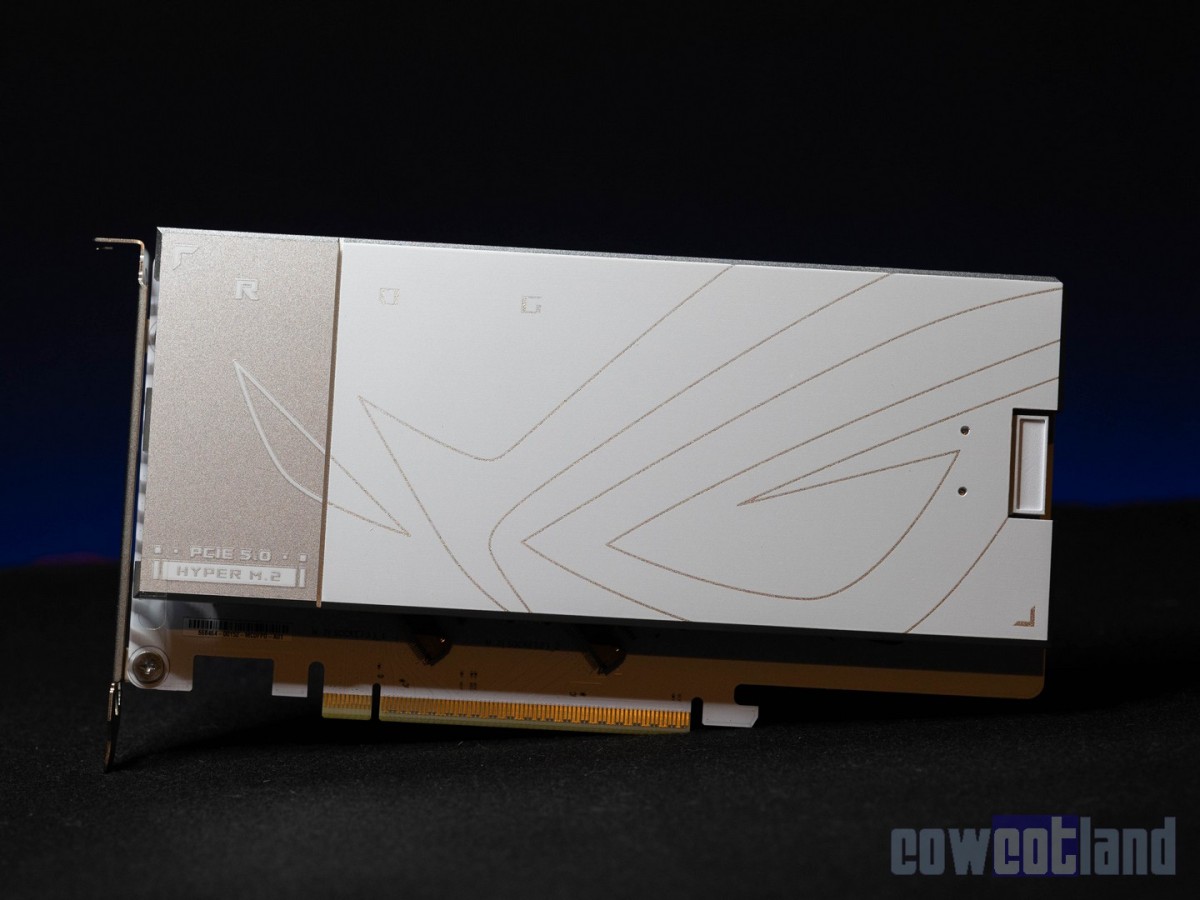

La ROG Hyper M.2 est, elle, une vraie carte d’extension au format PCIe, qui se monte dans un slot de la carte mère. Elle ajoute deux emplacements supplémentaires, Hyper M.2_1 et Hyper M.2_2, tous les deux en PCIe 5.0 x4, ce qui permet d’ajouter deux SSD Gen5 via une carte dédiée.

Pour le RAID côté M.2, ASUS annonce la prise en charge via AMD RAIDXpert2, mais à l’heure où nous écrivons ce test, ASUS ne précise pas quelles combinaisons d’emplacements M.2 sont possibles au sein d’un même volume. Pensez à vérifier ce point avant l’achat selon vos besoins.

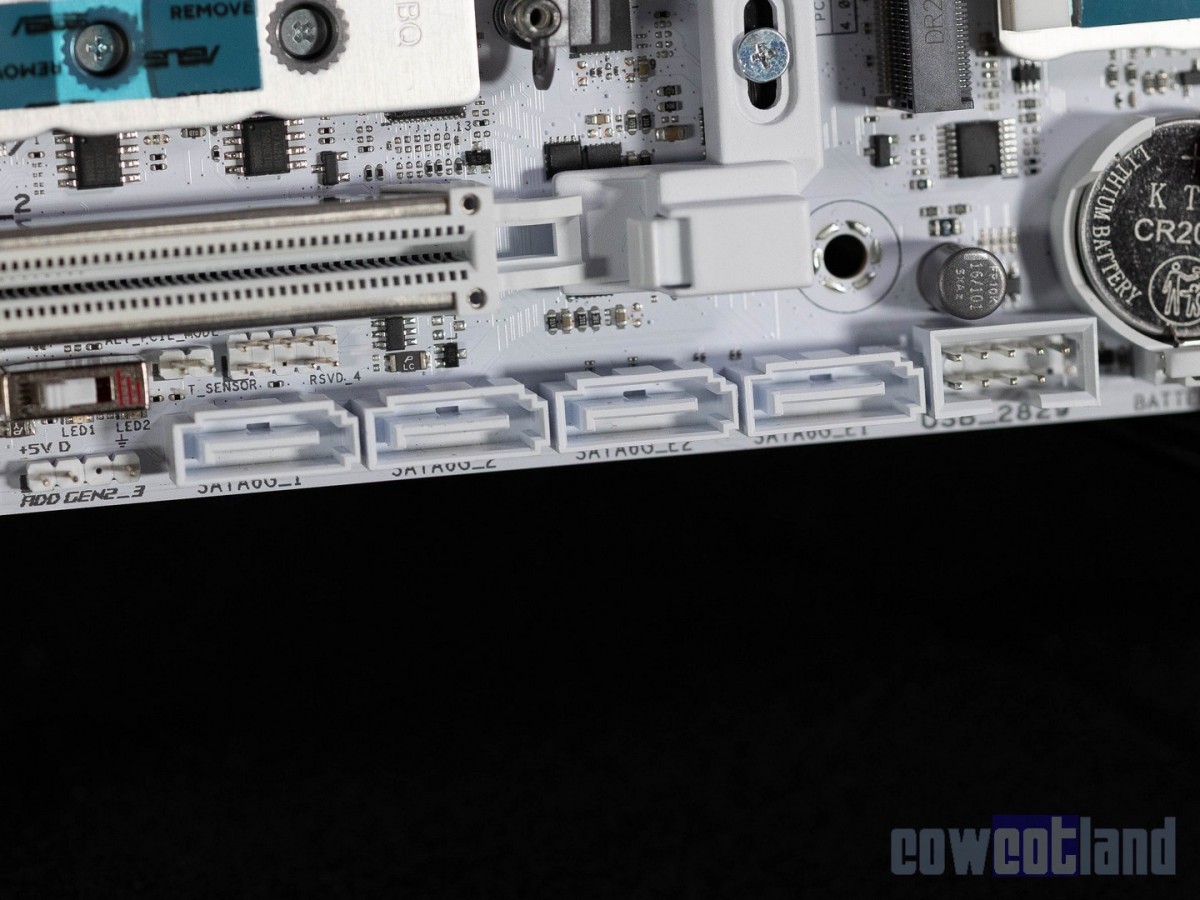

Côté SATA, ASUS propose 4 ports SATA 6 Gb/s au total, dont 2 confiés au contrôleur ASMedia ASM1162. Le RAID est assuré via AMD RAIDXpert2 avec les modes 0, 1, 5 et 10, mais il n’est pas pris en charge par les deux ports SATA gérés par l’ASM1162.

.

Tout autour du PCB, ASUS a prévu 8 ports pour ventilateurs ou pompes : 1 CPU fan, 1 CPU OPT, 2 CHA Fan, 2 RAD Fan et 2 W PUMP+.
Sans compter le connecteur qui permet de brancher le ventilateur fourni pour la RAM.

Pour l’éclairage, ASUS mise sur 2 connecteurs ARGB et ajoute un connecteur ARGB 6 broches prévu pour brancher un splitter qui ajoute 2 connecteurs ARGB supplémentaires.

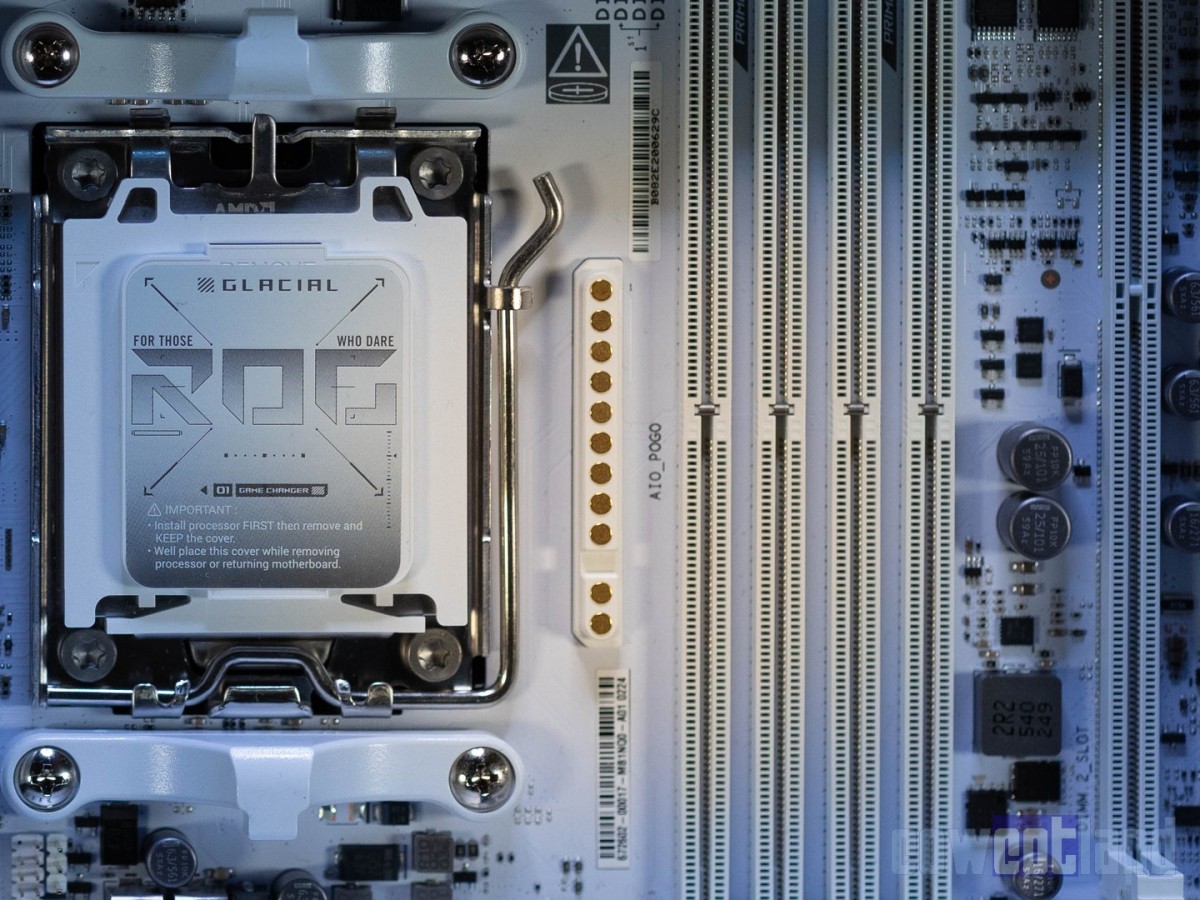

Il y a aussi un autre connecteur, l’AIO Q-Connector, une nouveauté ASUS qui permet de relier sans câble certains AIO compatibles de la marque à la carte mère. Par ce connecteur, l’AIO reçoit l’alimentation et les signaux de commande, ce qui évite les branchements habituels pour la pompe et les ventilateurs. Sur les modèles équipés d’un écran ou d’un éclairage, les données nécessaires à l’affichage et à l’ARGB passent aussi par ce connecteur.
À l’heure où nous écrivons ce test, ASUS associe cette compatibilité aux AIO de la série ROG Strix LC IV, avec les modèles suivants : ROG Strix SLC IV 360 ARGB LCD, ROG Strix LC IV 360 ARGB LCD et ROG Strix LC IV 360 ARGB.

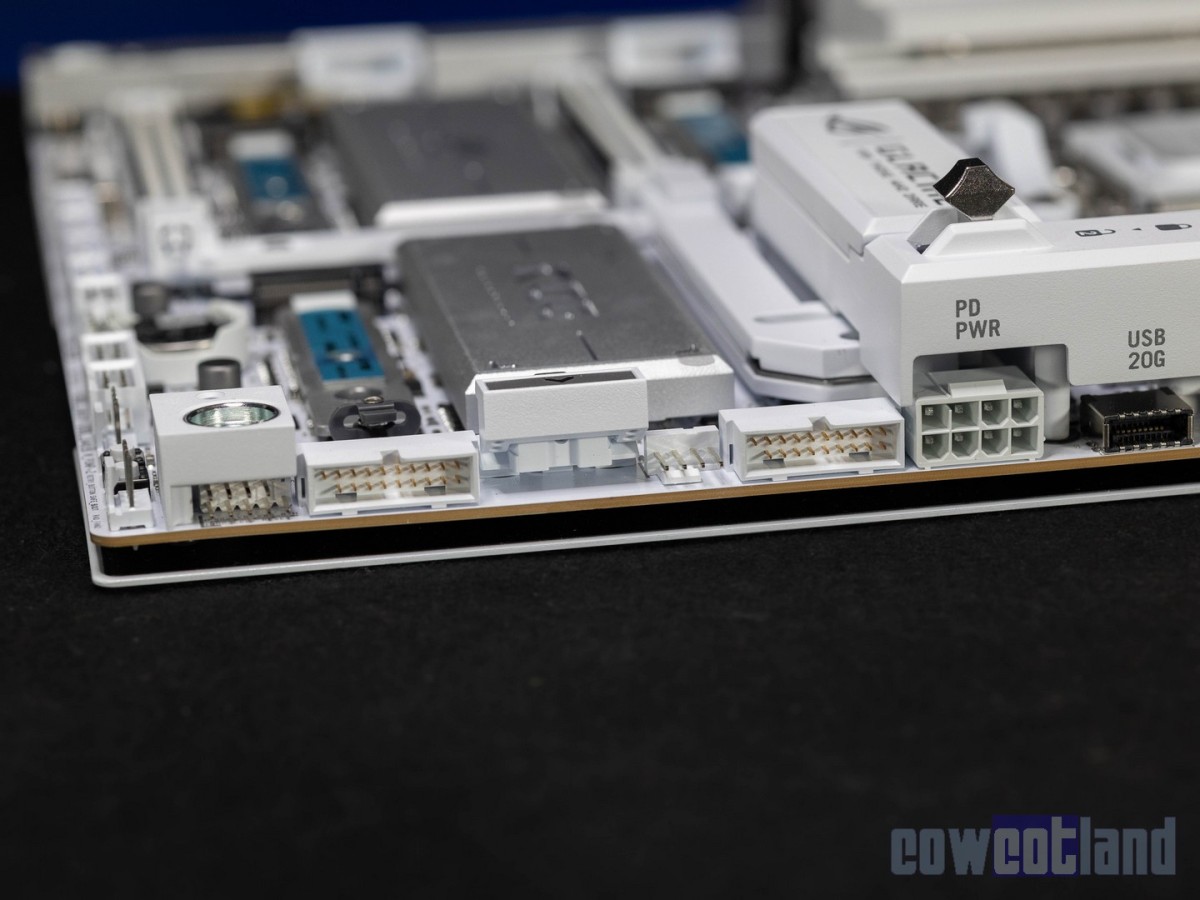

Pour l’USB interne, la carte propose 2 connecteurs USB Type-C à 20 Gb/s, dont un compatible Quick Charge 4+ avec une charge annoncée jusqu’à 60 W. ASUS ajoute aussi USB Wattage Watcher, un petit utilitaire sous Windows qui affiche en temps réel la puissance délivrée sur ce port. On a ensuite 2 connecteurs USB à 5 Gb/s pour 4 ports et 3 connecteurs USB 2.0 pour 6 ports.

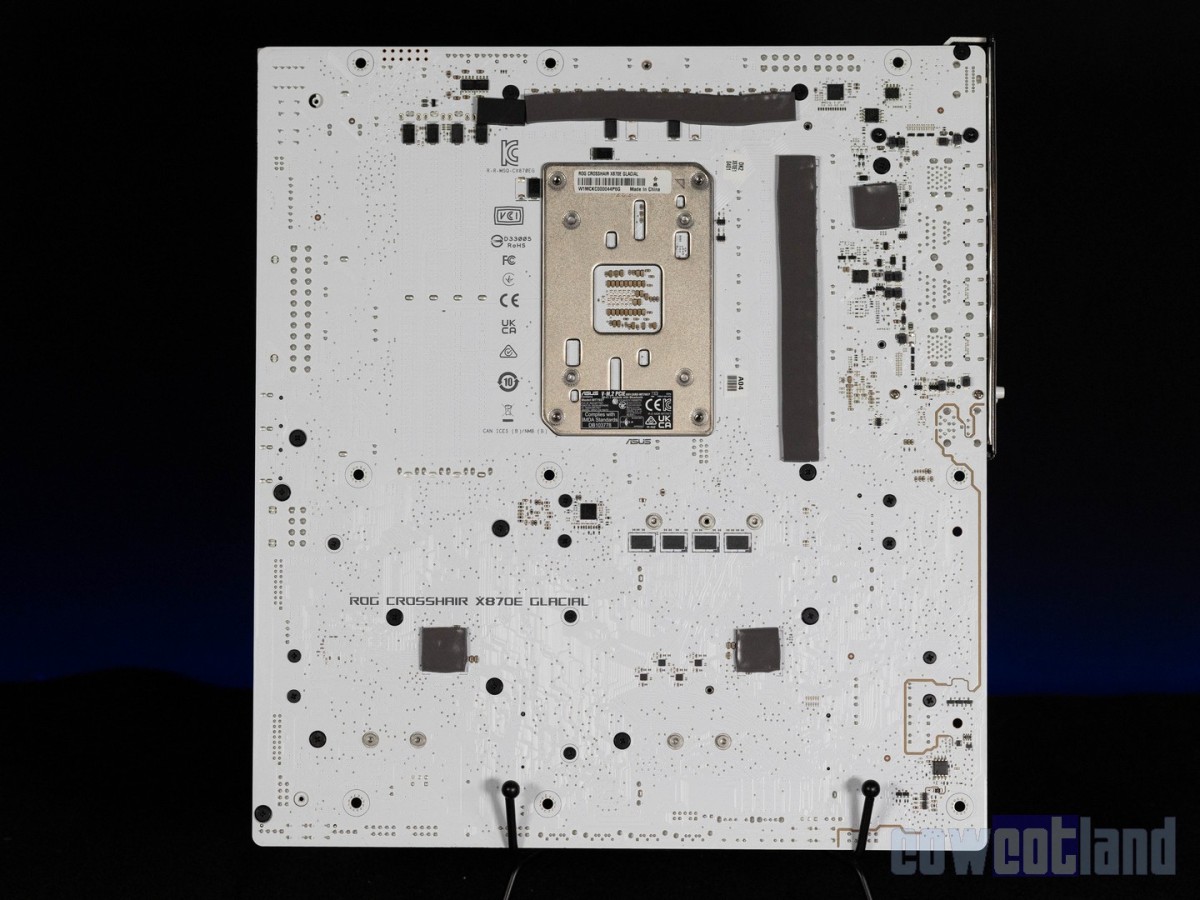

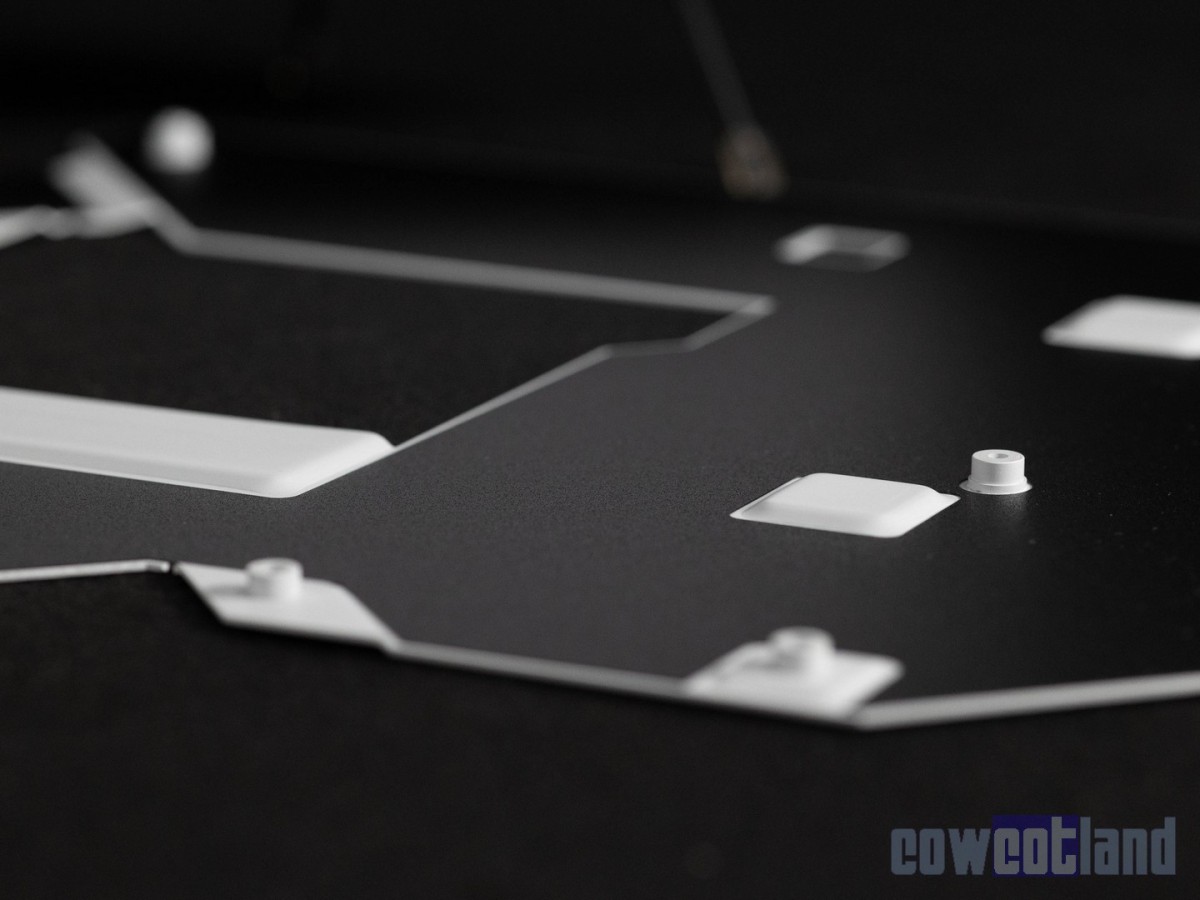

À l’arrière de la carte, on accède facilement aux vis permettant de démonter les dissipateurs thermiques. On y découvre aussi la backplate, conçue pour renforcer la rigidité du PCB et participer à la dissipation thermique des étages d’alimentation et des chipsets.

Le Panneau arrière

Sur le panneau arrière, en haut, nous avons un bouton pour flasher le BIOS et un bouton Clear CMOS.

En dessous, on a un total de 14 ports USB. Les 8 premiers sont des ports USB 10 Gb/s en Type-A. Les 4 suivants sont des ports USB 10 Gb/s en Type-C. Les deux derniers sont des ports USB4 40 Gb/s en Type-C.
Les deux ports USB4 peuvent aussi servir de sorties vidéo DisplayPort 1.4a via la partie graphique du processeur. Les deux ports USB4 partagent aussi leurs lignes avec le slot M.2_2.

Au milieu des ports USB, on a 2 ports Ethernet 10 Gb sous le contrôle de puces Realtek.

En dessous nous avons les connecteurs pour l’antenne WIFI 7 et Bluetooth 5.4. L’antenne possède des connecteurs Q-Antenna qui permet de retirer l’antenne en tirant dessus sans avoir besoin de la dévisser.

Et pour finir, on a 2 jacks et une sortie optique S/PDIF pour l’audio, avec un codec SupremeFX ALC4082 et un DAC ESS ES9219 qui s’occupera des connecteurs du boitier. Il est censé améliorer la qualité sonore, en particulier lors de l'utilisation de casques audiophiles selon ASUS.

Pour l'overclocking

En plus de tout ce que nous avons déjà décrit, la carte conserve un vrai petit arsenal orienté overclocking, regroupé dans les fonctions “Extreme OC”.

Le ProbeIt

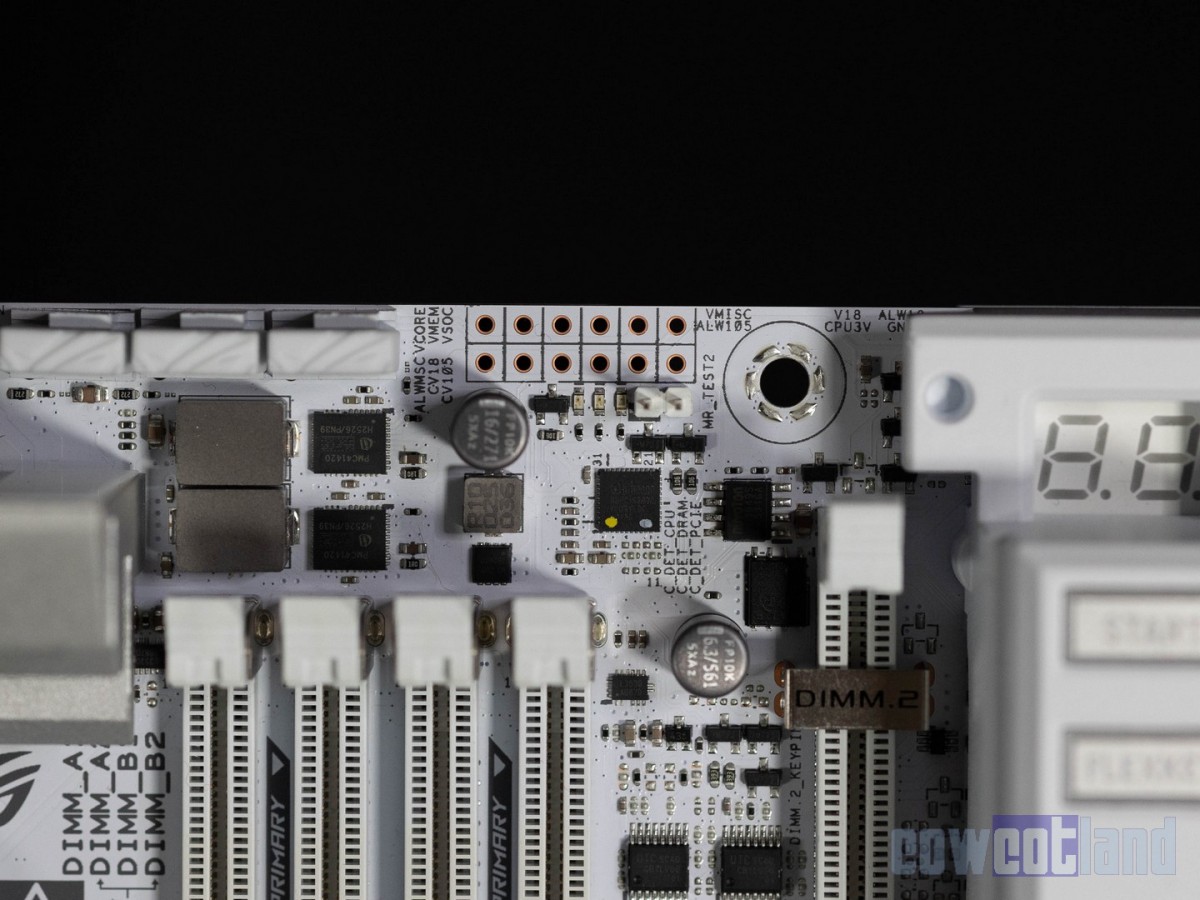

On retrouve une zone ProbeIt pour mesurer directement les tensions au multimètre, avec des relevés plus fiables que via logiciel quand on cherche à valider un réglage.

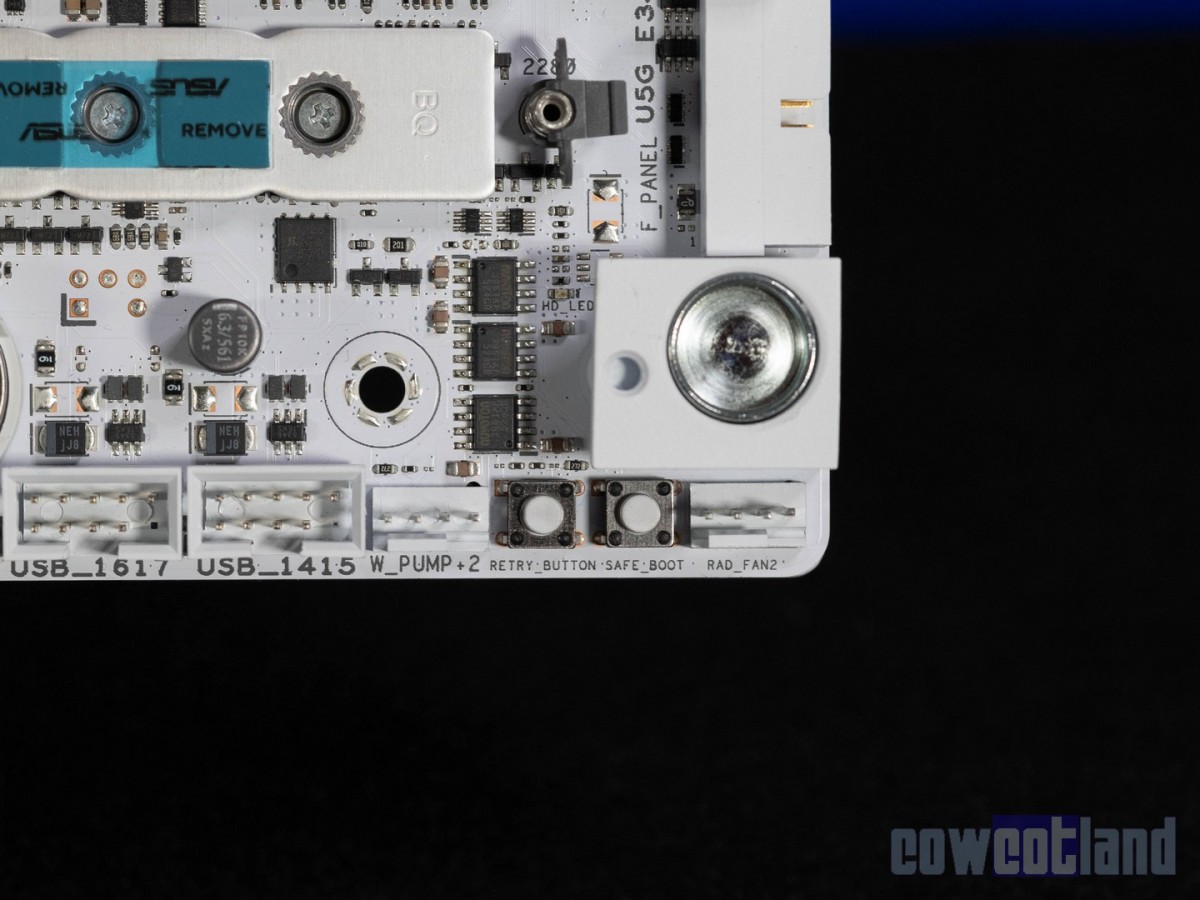

Les boutons ReTry et Safe Boot

En plus des boutons Start et Flexkey, la carte intègre aussi un bouton ReTry pour relancer rapidement une tentative de boot, et un bouton Safe Boot pour revenir sur un démarrage “safe” quand un réglage empêche de passer le POST.

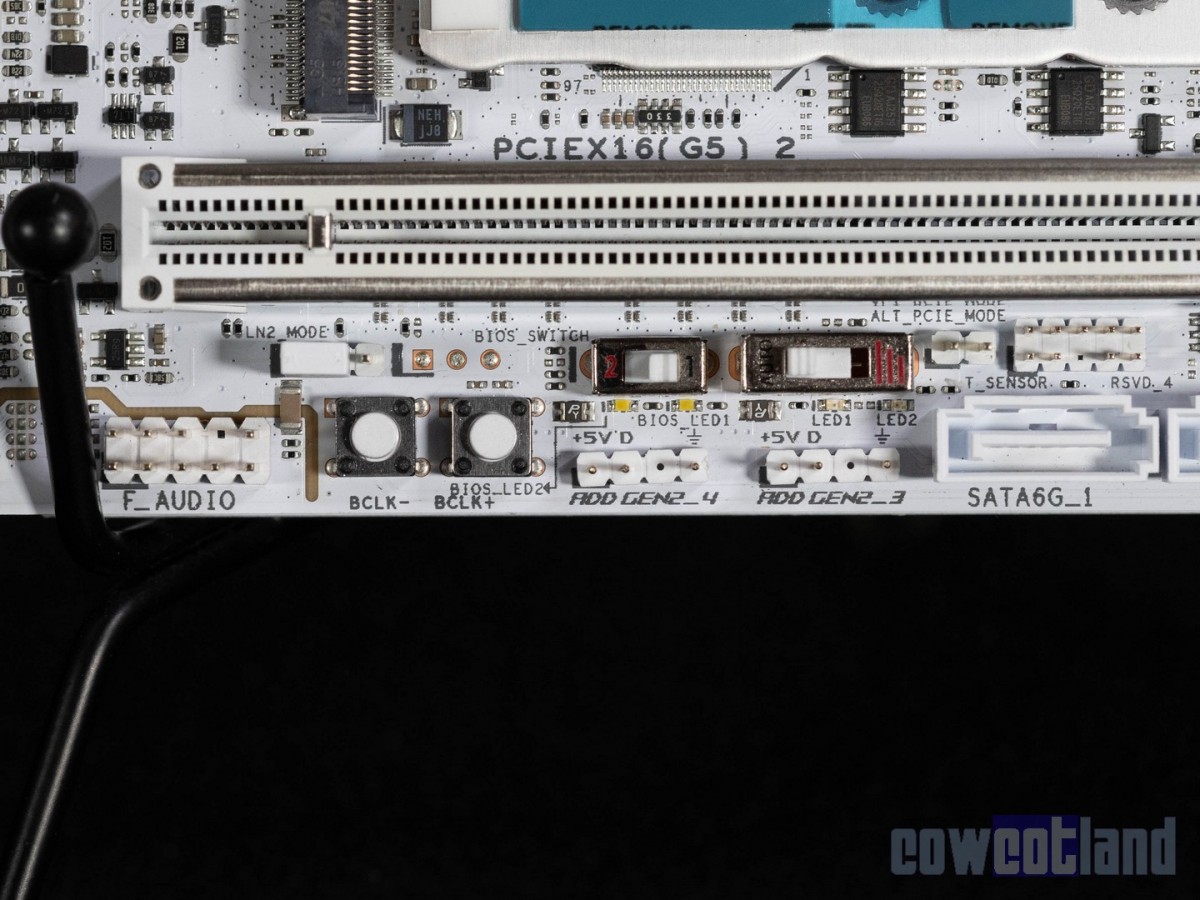

Boutons BCLK + et BCLK –

Voici une fonctionnalité hyper intéressante puisque nous aurons la possibilité d’augmenter ou de diminuer le BCLK à la volée entre 2 benchmarks. Pas besoin de retourner dans le BIOS à chaque fois. Un vrai gain de temps.

L’ALT PCIE MODE

L’ALT PCIE MODE permet de basculer en PCIe Gen 4 ou Gen 3 à volonté.

Le jumper LN2 Mode

Ce jumper permet d’activer le LN2 mode qui active des optimisations spécifiques à l’overclock sous azote liquide. Et évite aussi les célèbres « cold-boot bug ».

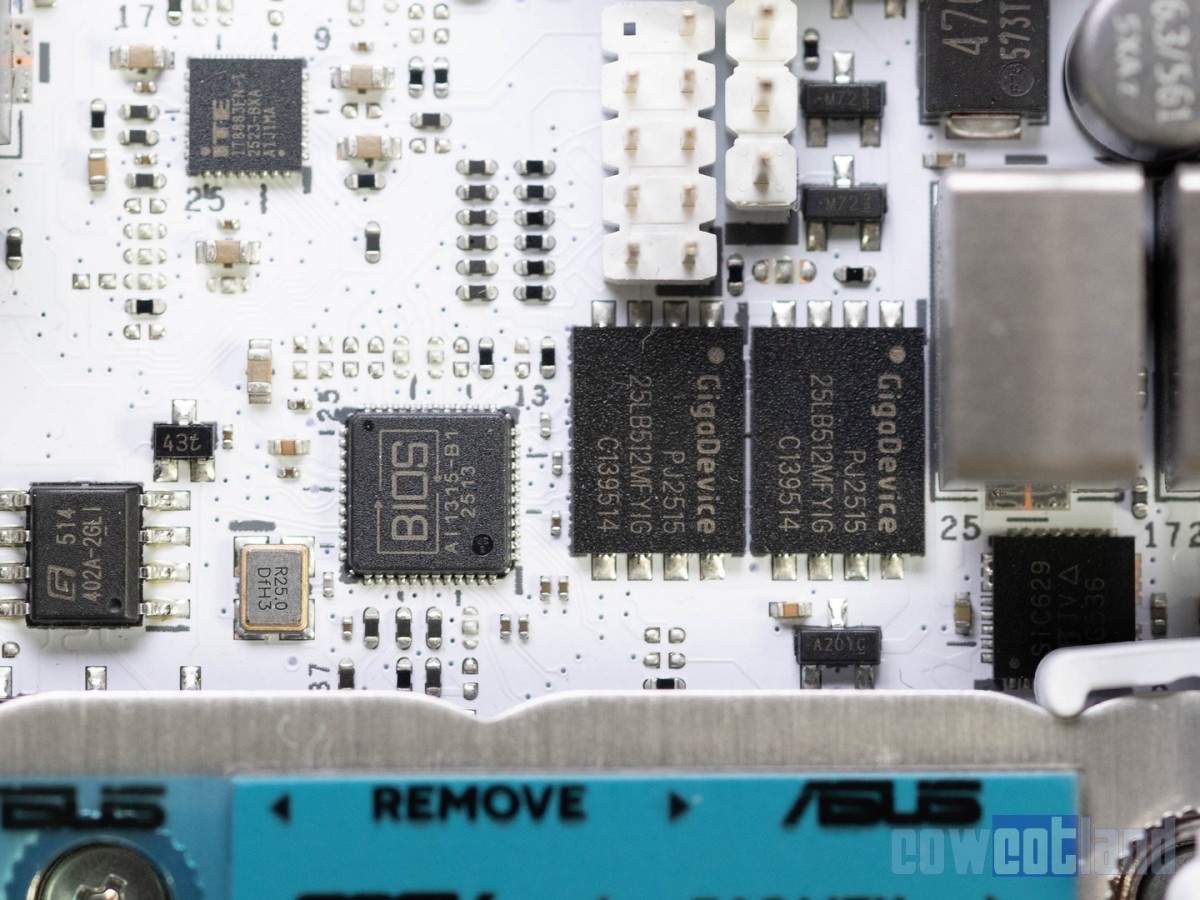

LE bouton BIOS Switch

La carte possède également 2 Bios, il est possible de passer de l’un à l’autre à volonté grâce à ce bouton.
