Connecteur alimentation 8 pins etrange

Poster un nouveau sujetRépondre au sujet
CowcotLand topic RSS feed Surveiller les réponses de ce sujet
Andros @
Saisonnier
Saisonnier

47pts

Inscrit le: 09 septembre 2020
Messages: 10

Navigateur : n.c.
Hors ligne
Message Posté le: 06 août 2022 à 20:20  Lien permanent
Répondre en citant
Bonjour,

J'ai acheté une carte mère Aorus X570S muni de 2 ports d'alimentation CPU de 8 pins. J'ai également acheté une alimentation NZXT 1000W. Cependant, le câble d'alimentation CPU fourni par NZXT ne correspond à rien de ce que j'ai pu rencontrer à présent.

Je connais le brochage 8pins suivants qui correspond à ma carte mère :

D = détrompeur biseauté
H = détrompeur carré

DHHD
HDDH

De ce style : https://i1.wp.com/prohelps.ru/wp-content/uploads/2017/03/8pin1.png

Mais pas celui-ci que je retrouve sur mon câble :

DHDD
HDDD

Pourriez-vous m'éclairer ? Si j'achète un câble 8 pins compatible avec ma CM et mon alim, cela fonctionnera néanmoins ?

En vous remerciant,
Voir le profil de l'utilisateur Envoyer un message privé
KaptainK @
Céréalier
Céréalier

9016pts

Inscrit le: 10 août 2014
Age: 39
Messages: 5485

Navigateur : Firefox
Hors ligne
Message Posté le: 06 août 2022 à 20:52  Lien permanent
Répondre en citant
Est ce que tu ne confondrais pas le 6+2 pci-e et le 4+4 CPU ?
Voir le profil de l'utilisateur Envoyer un message privé » Album Photos
Andros @
Saisonnier
Saisonnier

47pts

Inscrit le: 09 septembre 2020
Messages: 10

Navigateur : n.c.
Hors ligne
Message Posté le: 06 août 2022 à 20:56  Lien permanent
Répondre en citant
Bonjour,

Non, j'y ai également pensé mais j'ai 2 autres câbles PCIE bien distincts de celui-ci pré inscrits "PCIE".
Ce câble est un 2 x 4 pins :

DH + DD
HD DD



Honnêtement, je suis un peu perdu car la doc NZXT indique fournir un cordon d'alimentation CPU correspondant à ma CM...
Voir le profil de l'utilisateur Envoyer un message privé
TheBestOfTheWorst @
Meuhdérateur
Meuhdérateur

1433pts

Inscrit le: 08 février 2021
Messages: 720

Navigateur : n.c.
Hors ligne
Message Posté le: 06 août 2022 à 21:31  Lien permanent
Répondre en citant
Andros a écrit:
Bonjour,

Non, j'y ai également pensé mais j'ai 2 autres câbles PCIE bien distincts de celui-ci pré inscrits "PCIE".
Ce câble est un 2 x 4 pins :

DH + DD
HD DD



Honnêtement, je suis un peu perdu car la doc NZXT indique fournir un cordon d'alimentation CPU correspondant à ma CM...


Ton alim n'est elle pas modulaire? Si oui vérifie que ça serait pas le côté prévu pour aller dans l'alim.
Voir le profil de l'utilisateur Envoyer un message privé
Andros @
Saisonnier
Saisonnier

47pts

Inscrit le: 09 septembre 2020
Messages: 10

Navigateur : n.c.
Hors ligne
Message Posté le: 06 août 2022 à 21:39  Lien permanent
Répondre en citant
TheBestOfTheWorst a écrit:
Andros a écrit:
Bonjour,

Non, j'y ai également pensé mais j'ai 2 autres câbles PCIE bien distincts de celui-ci pré inscrits "PCIE".
Ce câble est un 2 x 4 pins :

DH + DD
HD DD



Honnêtement, je suis un peu perdu car la doc NZXT indique fournir un cordon d'alimentation CPU correspondant à ma CM...


Ton alim n'est elle pas modulaire? Si oui vérifie que ça serait pas le côté prévu pour aller dans l'alim.


Bonjour,

Il n'y a qu'un sens. L'autre côté est le seul qui rentre dans l'alimentation. Celui-ci possède une languette trop large.

Néanmoins, l'autre partie est bien de la connectique que celle de la carte mère.
Voir le profil de l'utilisateur Envoyer un message privé
bn07 @
Agriculteur
Agriculteur

2089pts

Inscrit le: 25 janvier 2014
Messages: 964

Navigateur : n.c.
Hors ligne
Message Posté le: 06 août 2022 à 22:03  Lien permanent
Répondre en citant
Poste nous une photo de l'autre côté du câble et de tes branchements sur l'alim modulaire stp.
Voir le profil de l'utilisateur Envoyer un message privé » Album Photos
Andros @
Saisonnier
Saisonnier

47pts

Inscrit le: 09 septembre 2020
Messages: 10

Navigateur : n.c.
Hors ligne
Message Posté le: 06 août 2022 à 22:08  Lien permanent
Répondre en citant

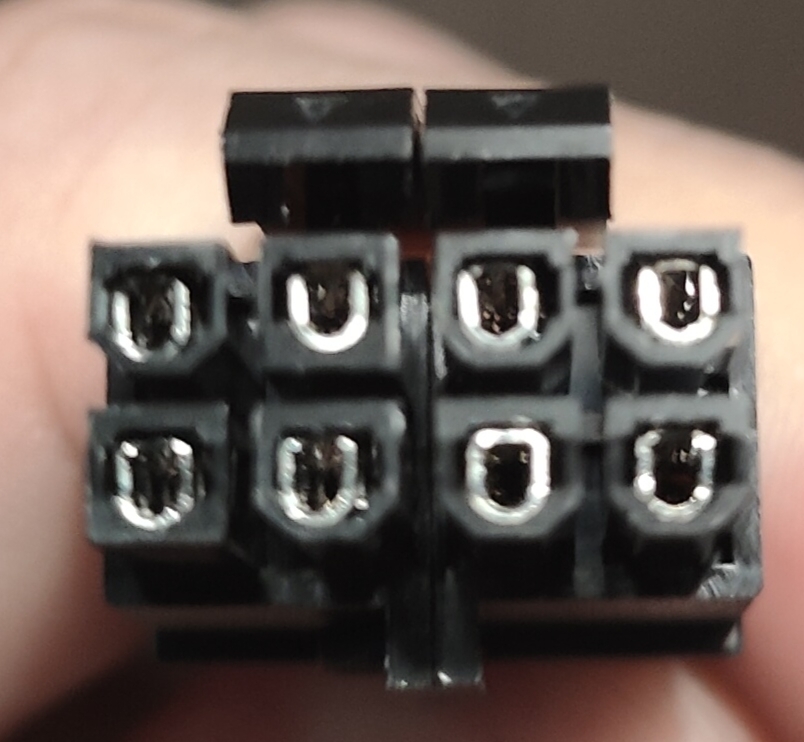

Le côté alimentation :

Voir le profil de l'utilisateur Envoyer un message privé
Andros @
Saisonnier
Saisonnier

47pts

Inscrit le: 09 septembre 2020
Messages: 10

Navigateur : n.c.
Hors ligne
Message Posté le: 09 août 2022 à 16:07  Lien permanent
Répondre en citant
Bonjour,

J'ai eu ma réponse. Ci-dessous, le retour de NZXT :

« Contact pris auprès de nos ingénieurs, le connecteur est bien le bon, et dans la configuration attendue.
Afin de faciliter le branchement du connecteur, le choix a été fait, et il est courant dans l'industrie, de remplacer les pins carrés du second connecteur 4 broches par des pins hexagonaux, afin de faciliter le branchement de la prise. Les pins Hexagonaux pouvant en effet entrer dans les trous carrés. (Ce sont les hexagones du port femelle qui servent au détrompage ici). ».
Voir le profil de l'utilisateur Envoyer un message privé
