Boitier Cooler Master 690 II Advanced, plus qu'un Lifting ?, page 4

Comme vous pouvez vous en douter, avec un tel châssis, l'assemblage des composants est aisé.



L'alimentation trouve sa place sans peine dans le fond du boitier. Il faudra penser à mettre le filtre en place, du moins, si le ventilateur de votre alimentation est en position basse. Quatre vis à l'arrière du boitier sont nécessaire à sa fixation.

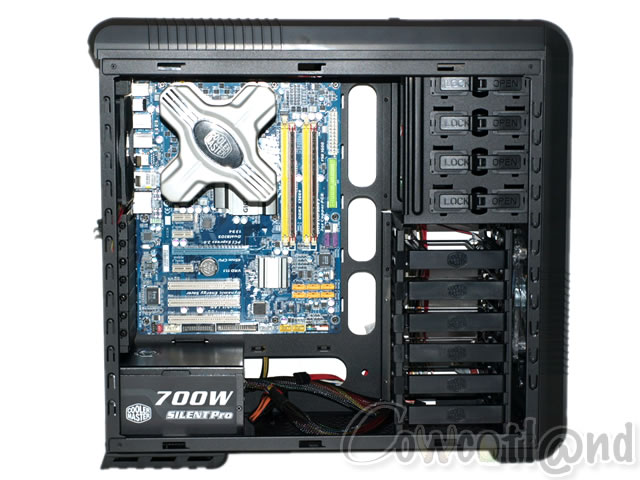

Au niveau de la carte, il faut visser les plots dans le fond du panier, puis mettre la carte mère en place, avec si possible son câble d'alimentation CPU. A noter, l'orifice pour le câble CPU est très bien placé et surtout large. La carte mère rentre sans peine dans le boitier, la place ne manque pas et le Z600 n'est pas trop proche du haut du boitier.

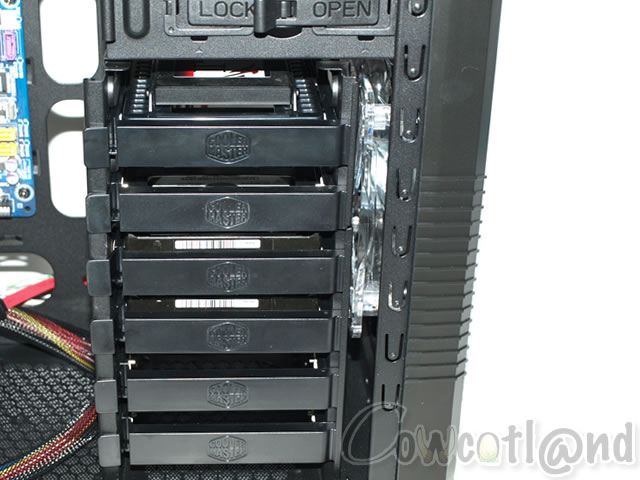

L'installation des disques durs n'est pas compliquée non plus. En premier lieu, il faut retirer les paniers de la cage, puis placer les HDD dans ceux-ci. Ils sont fixés grâce à des tiges métalliques montées sur silentbloc. Pour le ou les SSD's, il faut passer par des vis. Le nouveau dispositif 1.8/2.5 " de Cooler Master est vraiment bien fait, et il permet en plus de monter deux unités de ce type.



Pour le lecteur optique, il est nécessaire de retirer la façade dans le but de se séparer d'un cache baie. La façade se tire par le bas et se désolidarise facilement du boitier. On remarque alors qu'il est possible de choisir la position du ventilateur de 140 mm. Aussi vous pourrez le caler au mieux selon l'implantation de vos HDD.

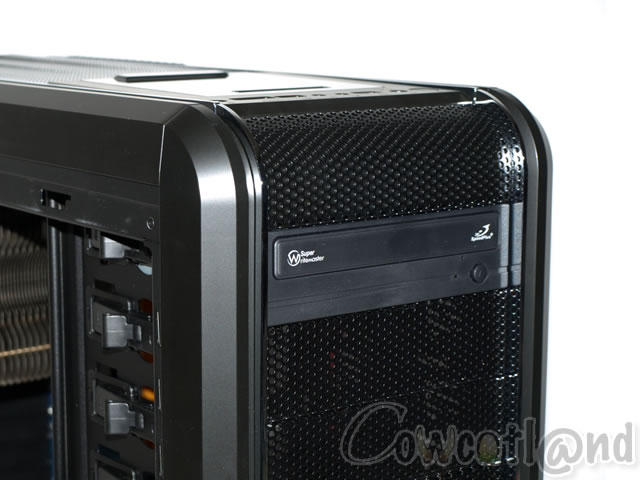

Une fois le cache ôté, on remet la façade en place et on glisse le lecteur dans sa baie. Lecteur qui se fixe grâce au nouveau système de fixation sans outil. Il prend la forme d'une languette, comme sur un Flamby, qui verrouille ou non votre périphérique. Ce système est facile d'emploi et très souple à l'usage, tout en offrant une bonne fixation. L'ajustement de l'ODD avec la façade est très bon.

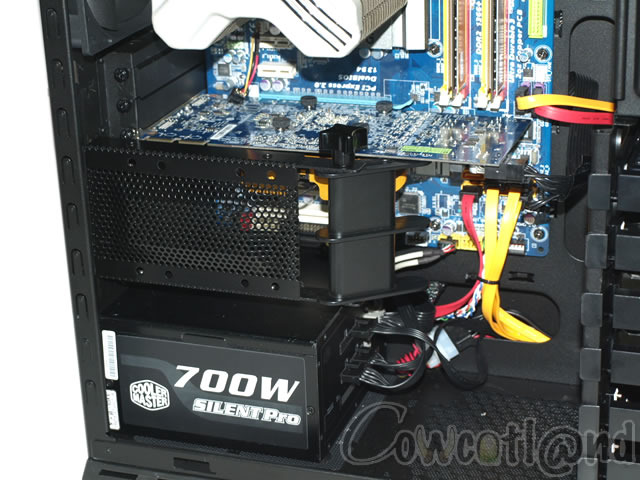

La carte graphique se fixe, elle, à l'aide d'une vis à main. Cooler Master n'a donc pas choisi un système automatique, et cela ne nous dérange pas, car les vis à main offrent un des meilleurs maintiens. Vous pourrez également ajouter le VGA Holder, pour un meilleur soutien, mais aussi apporter un peu d'air à votre CG, grâce à un ventilateur de 80 mm optionnel. Le VGA Older se fixe par l'arrière du boitier à l'aide de deux vis et vous pouvez faire jouer sa hauteur sur trois centimètres. Il sera très utile avec les cartes qui emploient des systèmes de refroidissement larges, comme ceux que l'on trouve sur les GTS/X 250/260/275/280/285/295, Fermi, mais aussi les HD 5770 V1/HD 5850/HD 5870. Attention toutefois, le VGA Holder ne peut maintenir, au maximum, que deux cartes. Pour l’installation de votre CG vous disposerez de 30 cm.

Passons maintenant au câblage, qui est une vraie partie de plaisir, surtout pour un moyen tour. Le 690 II possède le CABLE MANAGEMENT parfait. Les passages sont larges, bien placés, et vous pourrez grouper très facilement les câbles derrière le plateau de la carte mère grâce à des colliers. De plus, Cooler Master a laissé plus de 1.8 cm entre le plateau et la porte latérale, de quoi faire le bourrin...

Vous l'aurez compris, le châssis du CM 690 II est très bien pensé et devient, du moins à nos yeux, la nouvelle référence en moyen tour.



Une fois en marche, le 690 II dévoile son beau ventilateur bleu et ses diodes rouges. Dommage toutefois que le ventilateur ne soit pas rouge, mais c'est un avis totalement personnel.
