Cooler Master NCORE 100 MAX, une belle surprise au format Mini-ITX, page 3

Il est temps d'ouvrir le boitier, et pour cela il suffit de retirer les deux panneaux en aluminium en les attrapant par le bas ou le haut. On déclipse, et le tour est joué ! Et autant dire qu'on ne voit pas grand chose pour l'instant avec toutes les protections...

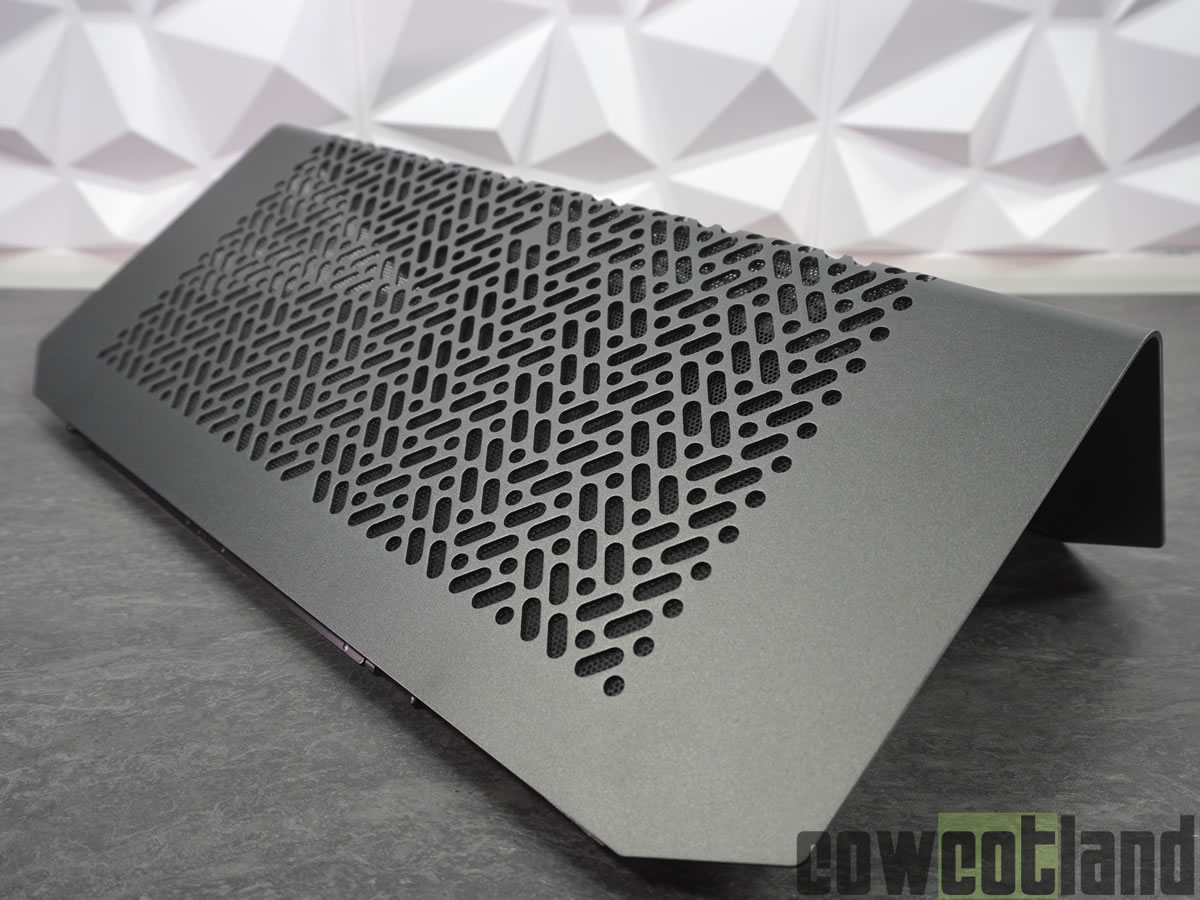

Petite pause avec les deux panneaux, qui sont tout simplement superbes avec un usinage impeccable et de larges filtres à poussière. Il sera possible de les retirer assez facilement pour un nettoyage, un bon point. Clairement, cette version anthracite est une réussite et le contraste, léger avec la structure noire et le top en mesh noir est parfait.

Revenons au boitier avec la partie pour la carte graphique, qui est laissée vide de toute protection. Pas grand chose à dire à première vue, on trouve un large support avec un riser PCI-E 16x déjà installé, plus un ventilateur SickeFlow sur l'arrière qui va extraire l'air chaud. Celui-ci tournera à 1800 rpm maximum, ce qui devrait donc générer un peu de bruit. La partie haute, toujours fermée, cache le radiateur du watercooling.

Ce large espace vide va permettre l'installation d'une carte graphique de 337 mm de longueur et 180 mm de hauteur, avec une épaisseur de 62 mm... Par défaut, puisqu'il est possible d'agrandir le boitier pour arriver à 79 mm. D'où le deuxième top en mesh dans le bundle. Pour cette opération, il faudra enlever le support vertical du boitier qui comprend les attaches des panneaux et le remettre de côté, puis démonter les pieds pour les décaler.

Passons de l'autre côté du boitier, soit la zone pour la carte mère. L'occasion de bien voir toutes les protections qui viennent bloquer le waterblock du système de refroidissement installé dans le haut du boitier, avec de larges mousses et de nombreux colliers. D'ailleurs, précisons qu'on passera plus de temps à enlever des colliers qu'à installer des composants, mais c'est pour la bonne cause...

On peut également voir le bloc d'alimentation V SFX Gold 850 ATX 3.0 installé en haut, avec quelques câbles déjà en place. Techniquement, tout est présent pour une configuration moderne avec les câbles 12VHPWR, EPS 4+4 et ATX 20+4. Il ne manque que le SATA pour un disque dans le bas du boitier si besoin, ou du PCI-E 6+2 selon la carte graphique. Les câbles sont courts et déjà routés partiellement, un excellent point.

Enfin, le haut du boitier peut être déclipsé simplement pour laisser voir le radiateur en aluminium de 38 mm d'épaisseur. Et c'est tout ce qu'il y a dessous.
