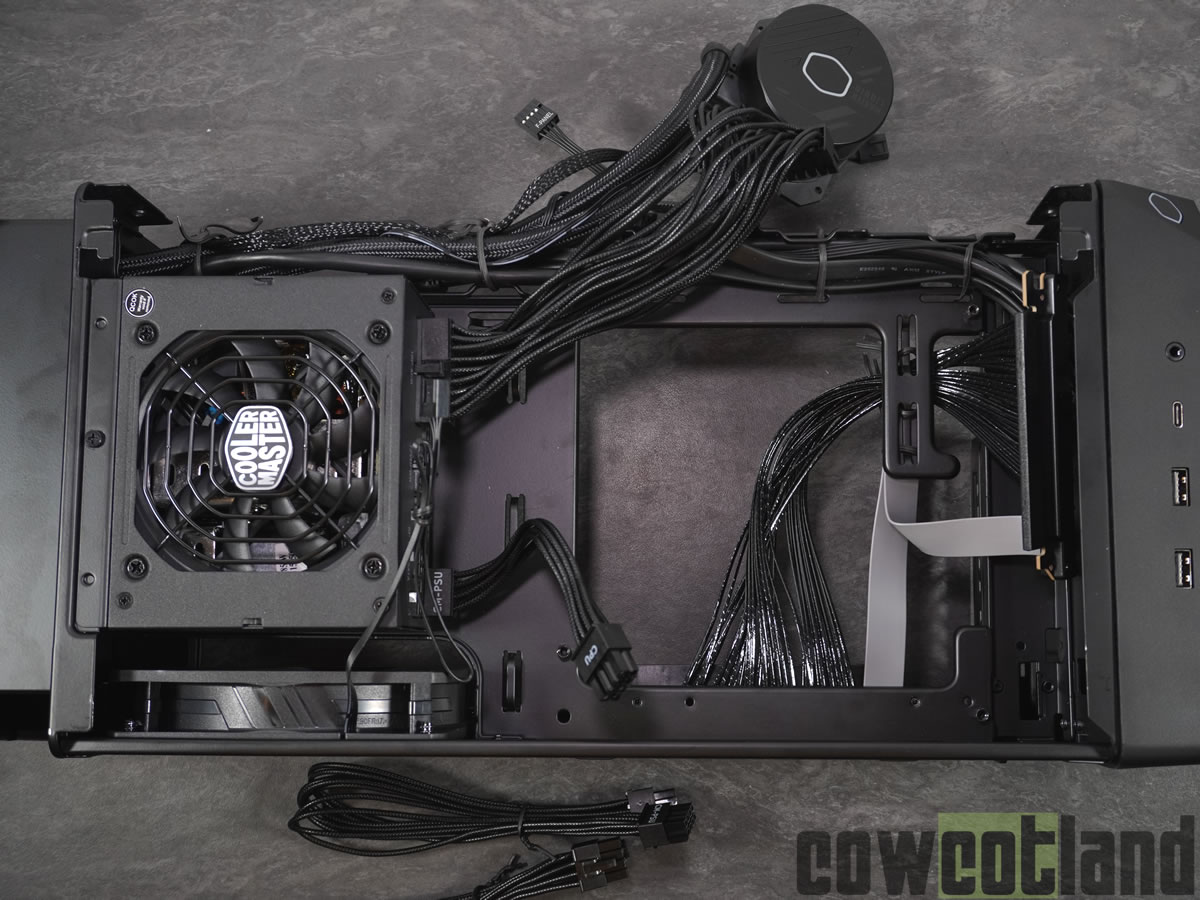

Ne tournons pas autour du pot, l'installation des composants dans le NCORE 100 MAX est simple et rapide. Ou fois les colliers retirés et le boitier ajusté si besoin.

Dans notre cas, nous optons pour une carte mère AB450 I AORUS PRO WIFI avec un AMD Ryzen 7 5800X, de la mémoire vive TEAMGROUP et un SSD en M.2. Pour la carte graphique, nous sortons la petite ASUS R9 Fury Strix, ce qui demande donc de remplacer deux câbles sur l'alimentation.

Cette dernière étant déjà installée, tout comme le watercooling, on commence par la carte mère. Les plots sont déjà vissés, on pose donc la carte une fois les quelques câbles autour dégagés. Nouveau bon point pour Cooler Master, le connecteur pour le bouton Power et sa diode est de type unifié et prend donc toutes les broches sur la carte mère ; pas besoin de chercher où brancher quoi.

Avec un peu de patience, on pourra également laisser en place quelques câbles avec des colliers, ce que nous avons fait en n'utilisant pas le header USB 3.0, les ports étant, sur notre bureau, du mauvais côté. Cela dit, le brancher ne change pas grand chose à l'organisation interne, même s'il n'a pas bénéficié du même traitement que les câbles de l'alimentation et qu'il est donc un peu long.

Mauvaise nouvelle pour vous, nous sommes un peu à sec sur les connecteurs PWM de la carte mère : il y a en deux et nous avons besoin de trois pour le ventilateur du radiateur, celui du boitier et la pompe. Nous optons pour le premier splitter qui nous tombe sous la main, un modèle très long à trois prises qui se range finalement très bien entre l'alimentation et la carte mère. L'espace est ici plus que suffisant, et c'est aussi par là que passent les deux câbles PCI-E 6+2 que nous renvoyons sur l'arrière du plateau.

L'installation de ce côté est donc terminée après avoir branché le riser, nous pouvons passer sur la carte graphique. Avant, une petite note pour la mémoire : Cooler Master annonce 48 mm, ce qui laisse du choix pour de nombreuses barrettes haut de gamme.

Enfin, la carte graphique. Plutôt longue, mais sur deux slots, notre Fury ne se sent pas à l'étroit. Avec une carte graphique plus imposante, la place ne sera pas un problème non plus, d'autant plus que le panneau latéral présente de très nombreuses, et larges, ouvertures pour laisser passer de l'air frais.

Une installation qui se fait en quelques minutes, merci Cooler Master ! Et en plus, le rendu est relativement propre malgré le nombre de câbles et le faible espace interne.
