LA CARTE

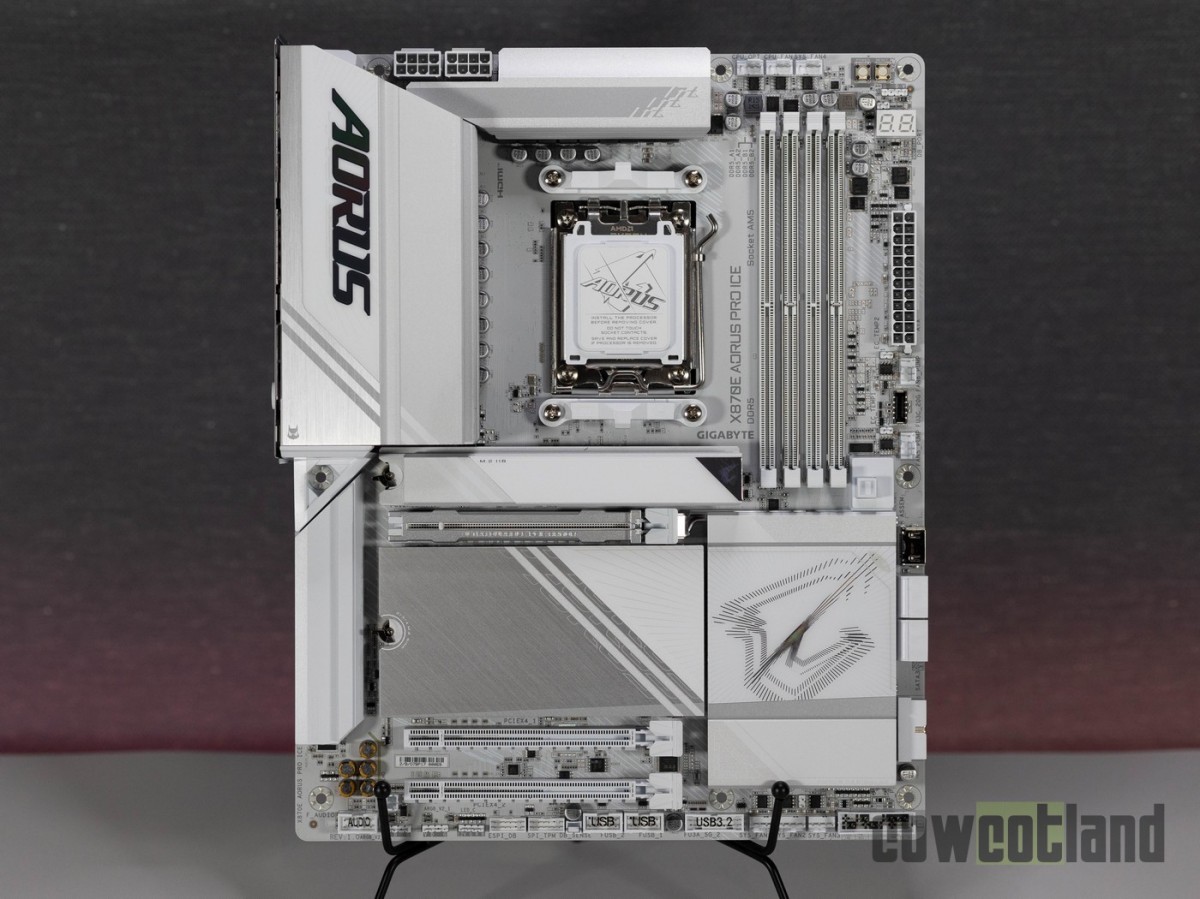

Avouez qu’elle est belle, n’est-ce pas ? S’il y a bien une chose pour laquelle Gigabyte excelle, c’est dans la création de cartes mères à l’esthétique épurée. Ici, la X870E AORUS PRO ICE se distingue par le fait que, mis à part quelques puces noires, l’intégralité de la carte est blanche, y compris les connecteurs.
À cela s’ajoutent des éléments en plexiglas sur le panneau arrière et sur le chipset, créant un effet de verre. Le rendu est tout simplement sublime.

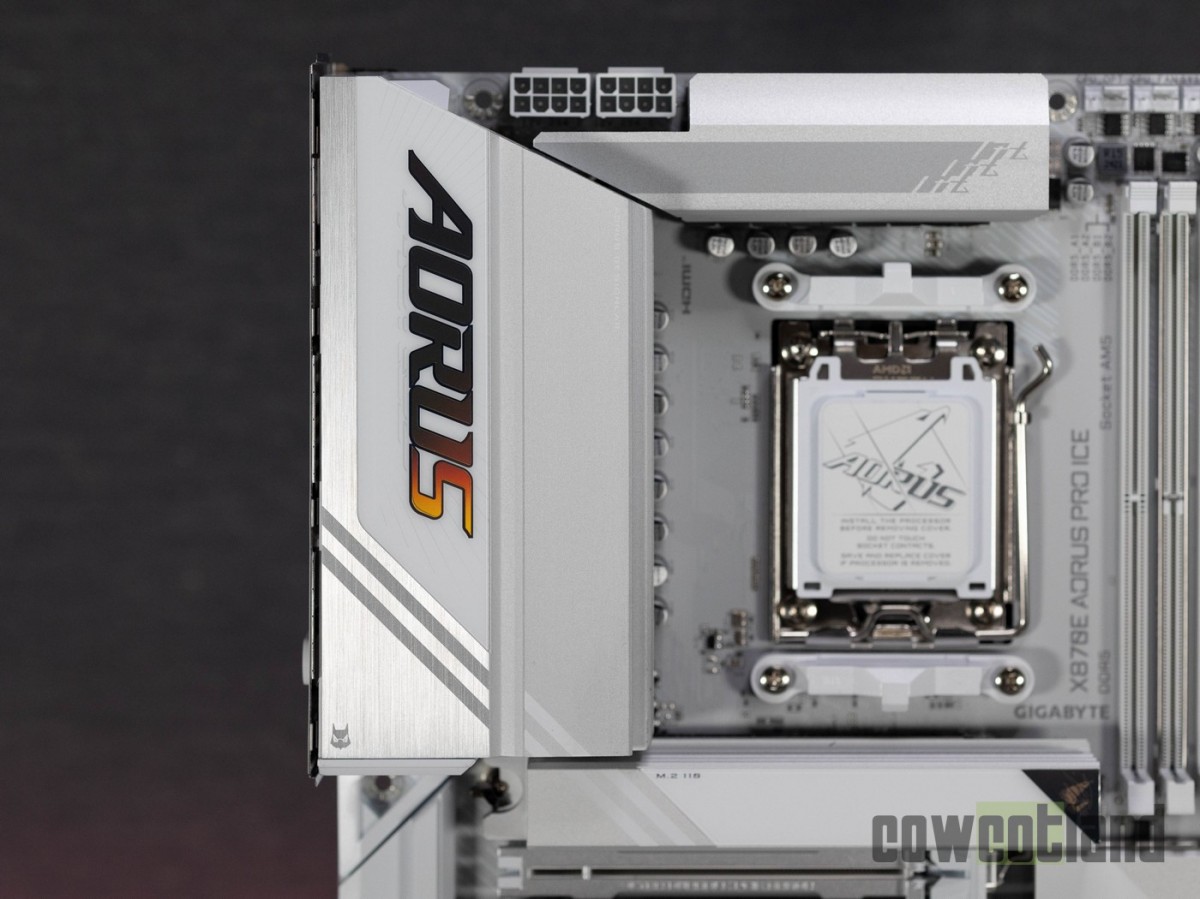

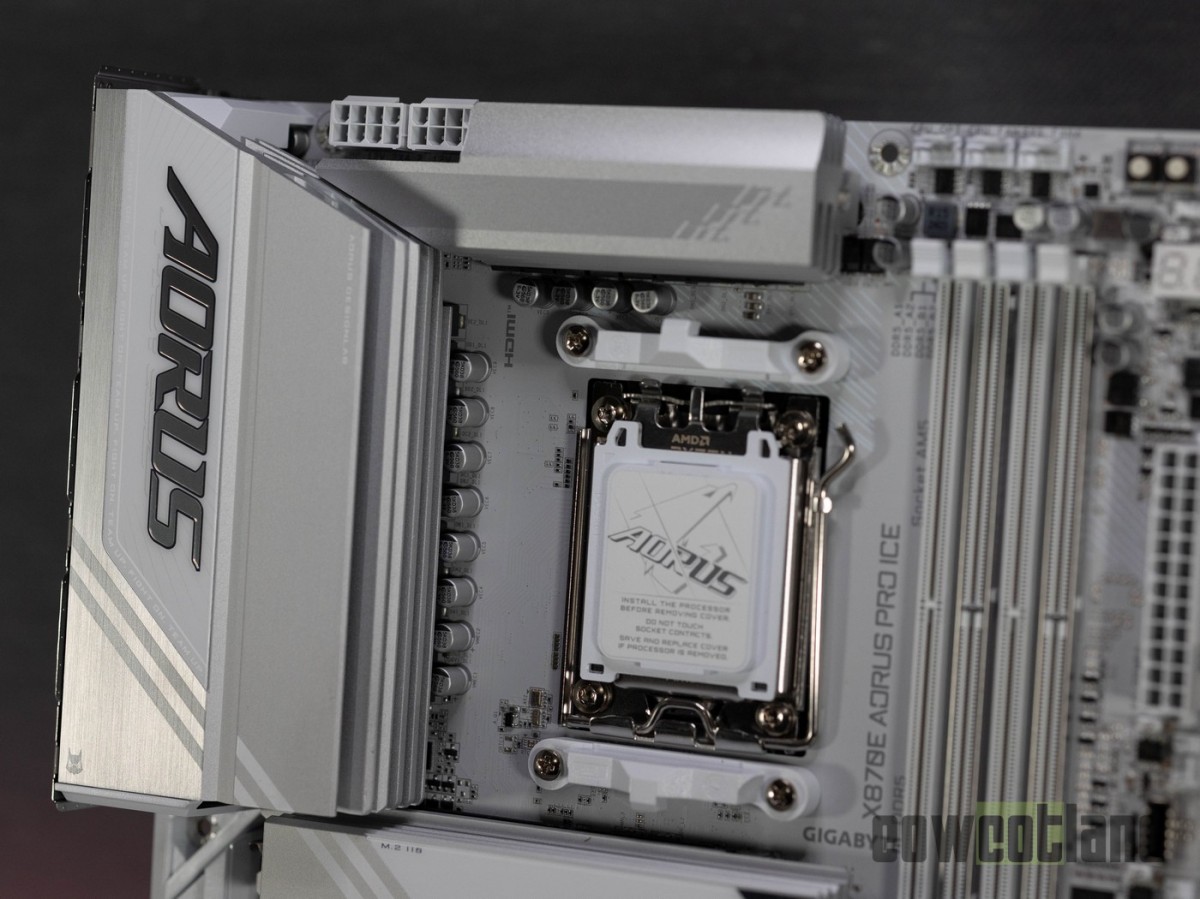

Commençons par la partie supérieure de la carte avec les dissipateurs pour les VRM. On a ici deux dissipateurs en aluminium.

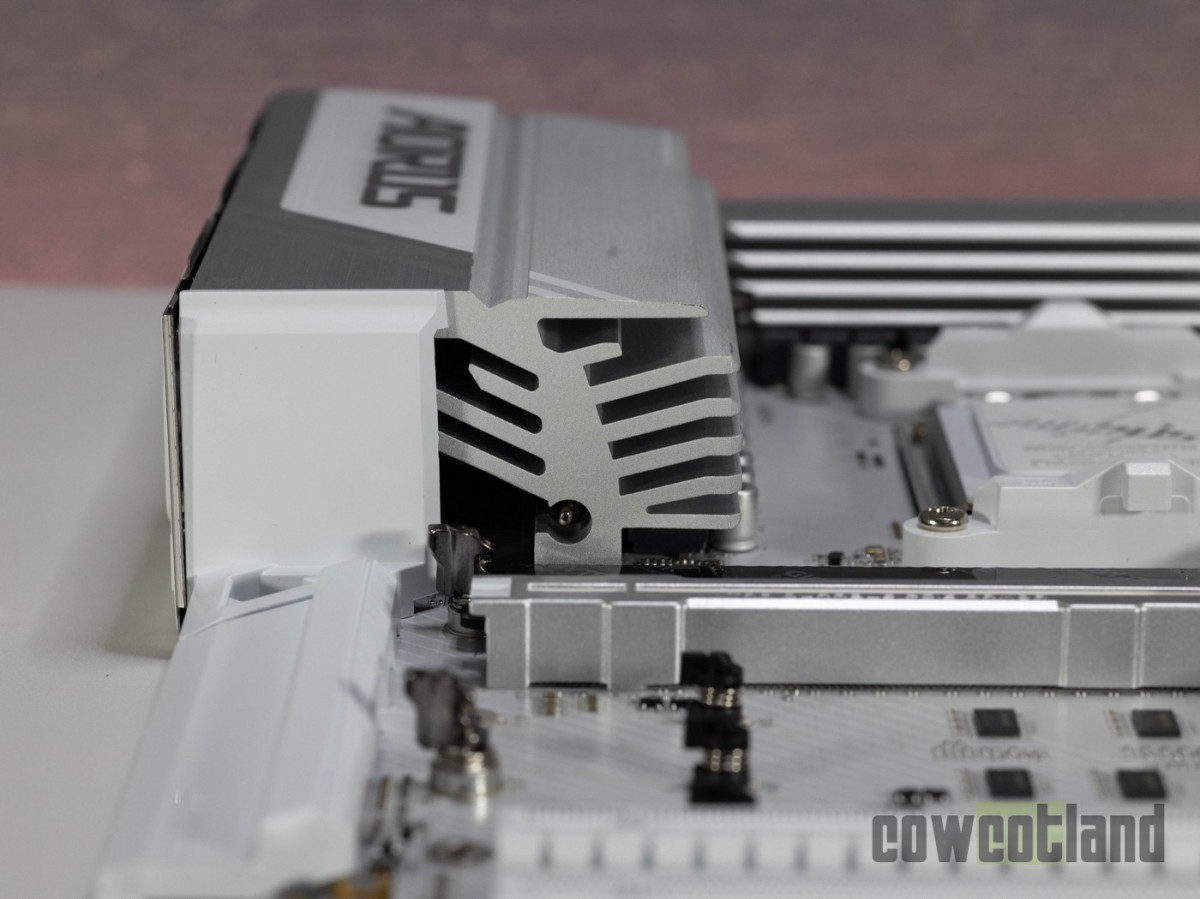

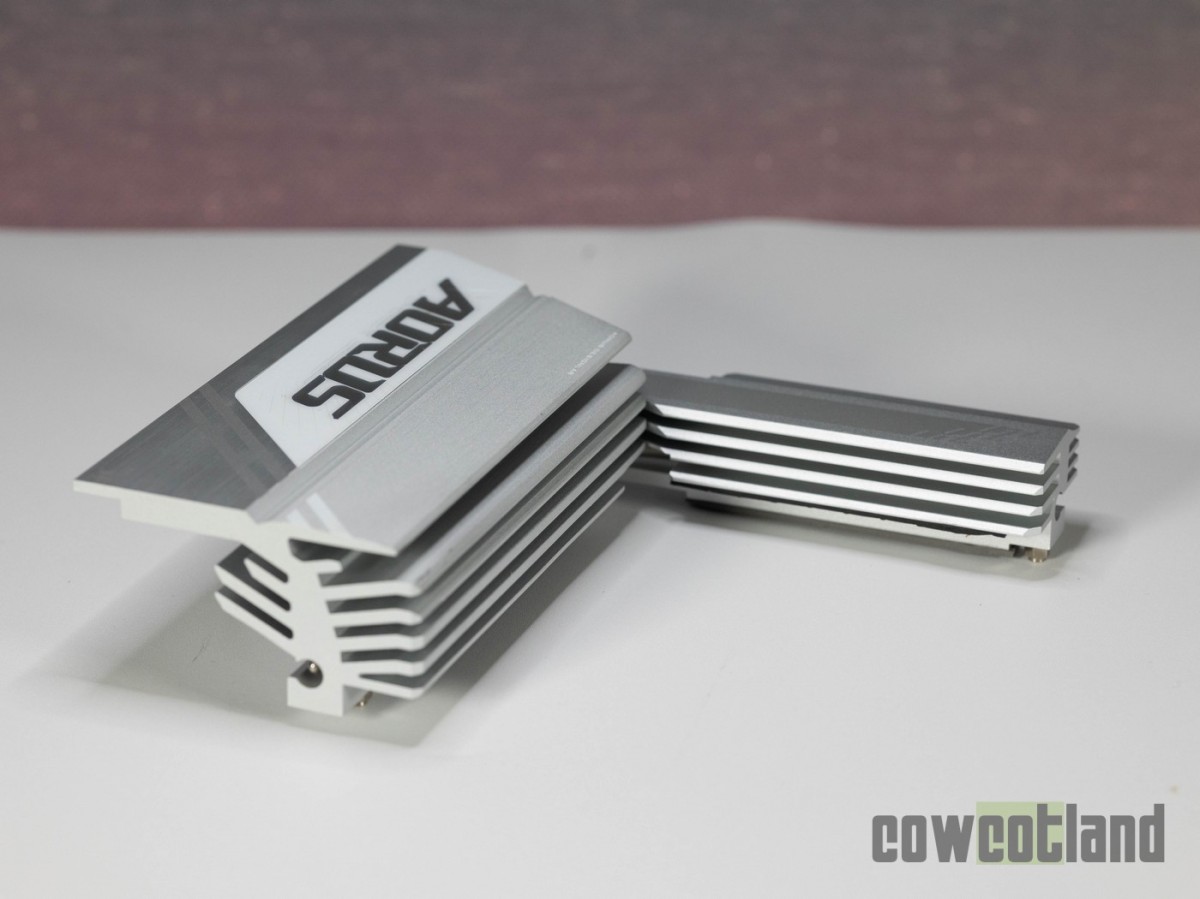

Les dissipateurs de gauche et du haut sont reliés par un caloduc, optimisant ainsi la dissipation thermique.

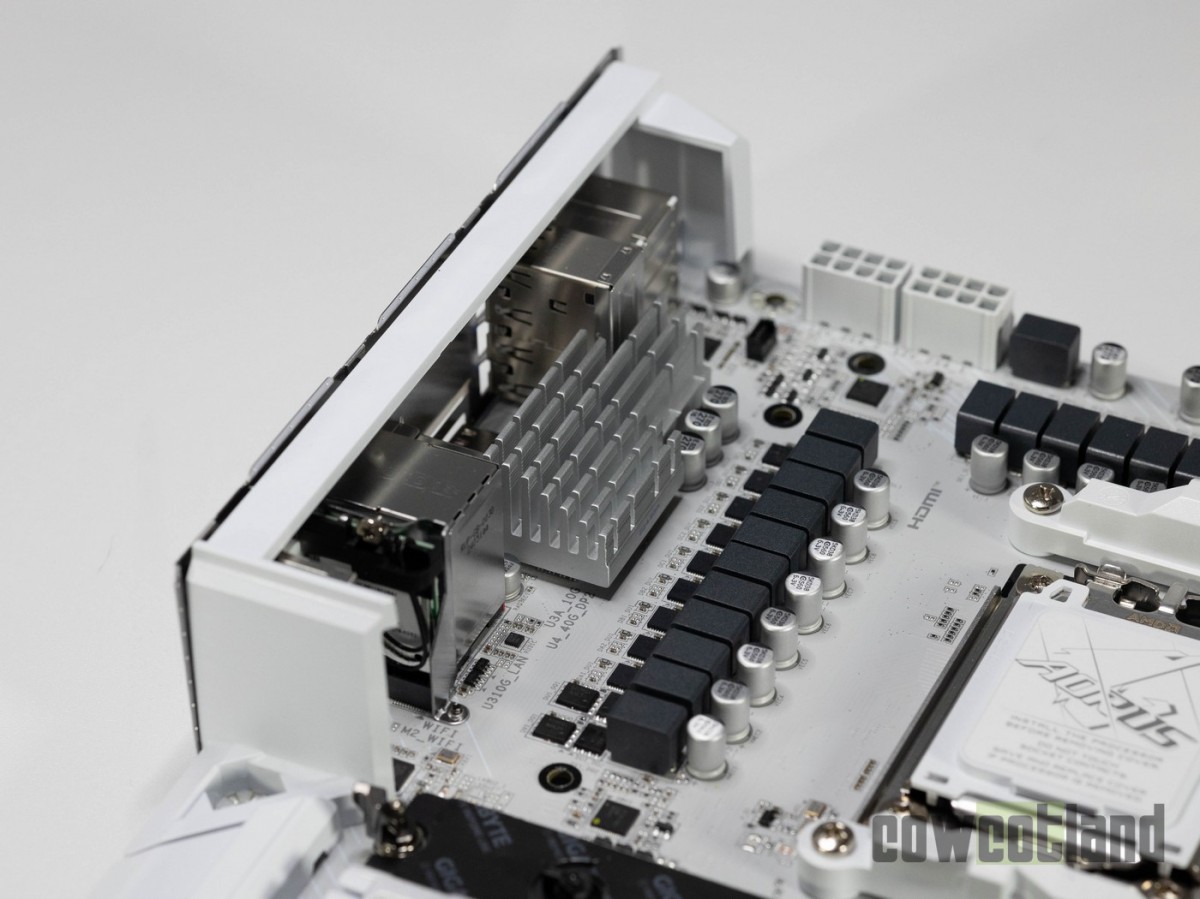

Une fois retirés, on découvre un autre dissipateur, entièrement dédié au refroidissement du contrôleur USB4.

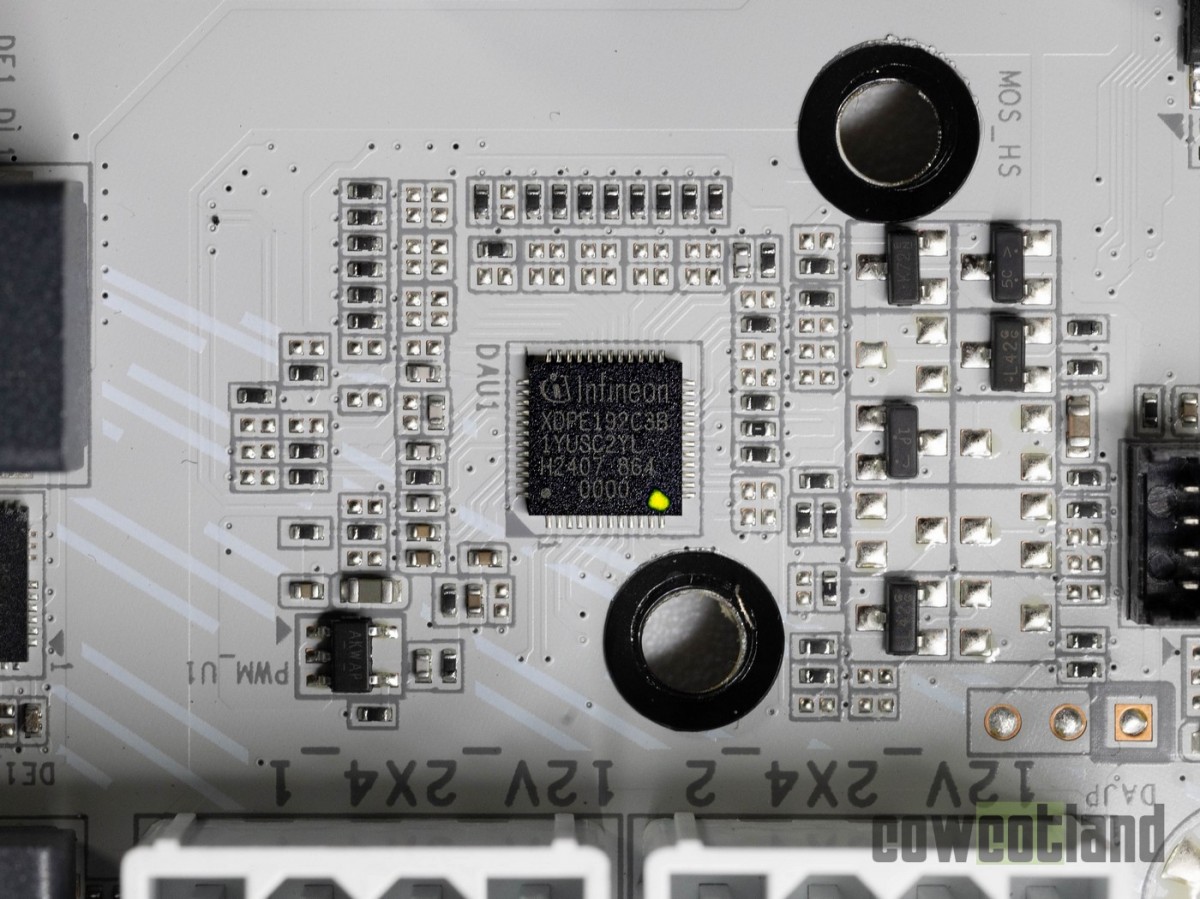

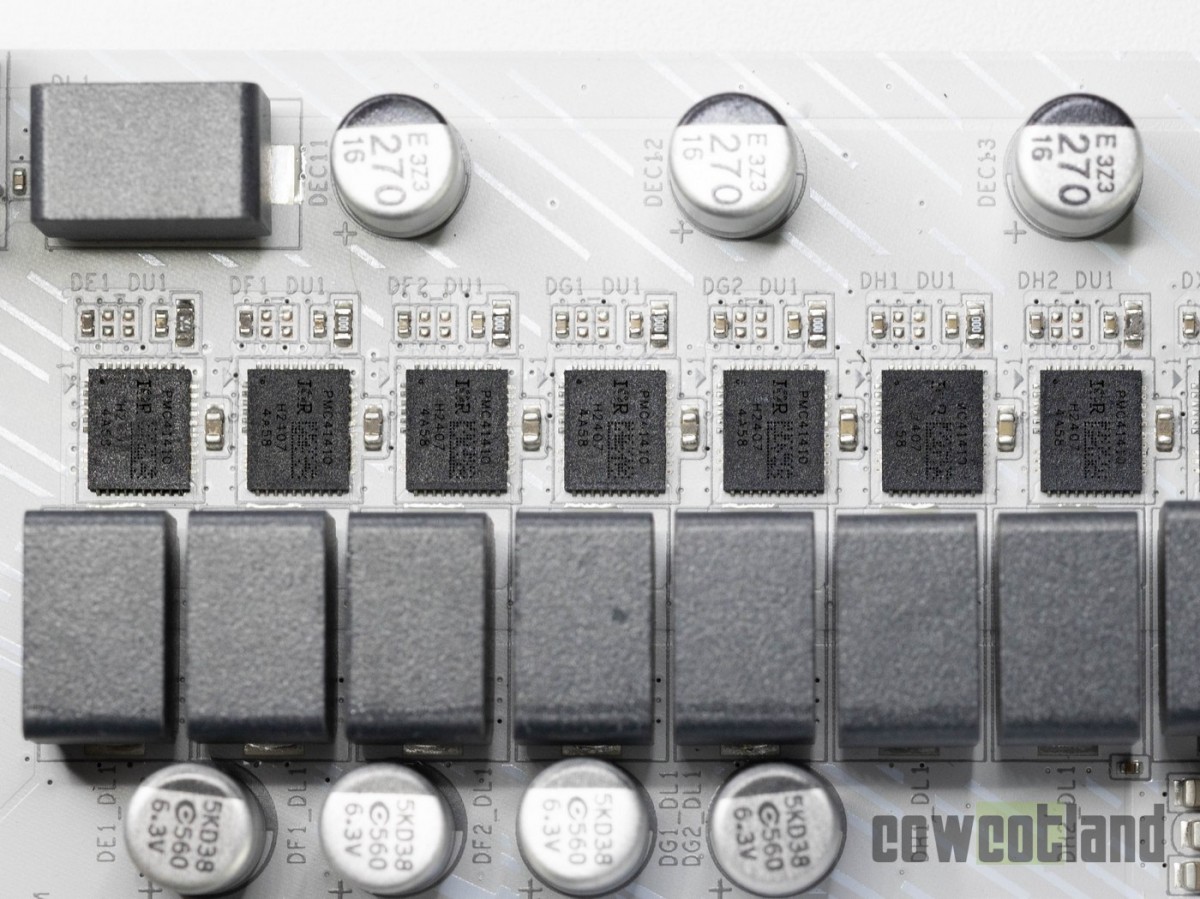

En dessous, nous trouvons les VRM alimentés par un connecteur 8+8 pins, offrant 16+2+2 phases via des mosfets IOR 41410 de 80A. Le tout est géré par un contrôleur Infineon XDPE192C3B.
Par contre, le tout est installé sur un PCB de « seulement 6 couches ». Là où la plupart des concurrents ne font quasiment plus que du 8 couches. A priori cela ne devrait pas poser de problème particulier pour les performances globales, mais à vue de nez, on ne choisirait pas cette carte pour battre des records en overclocking. Mais, ne tirons pas de conclusions hâtives : nous verrons si elle se démarquera dans les benchmarks à venir.

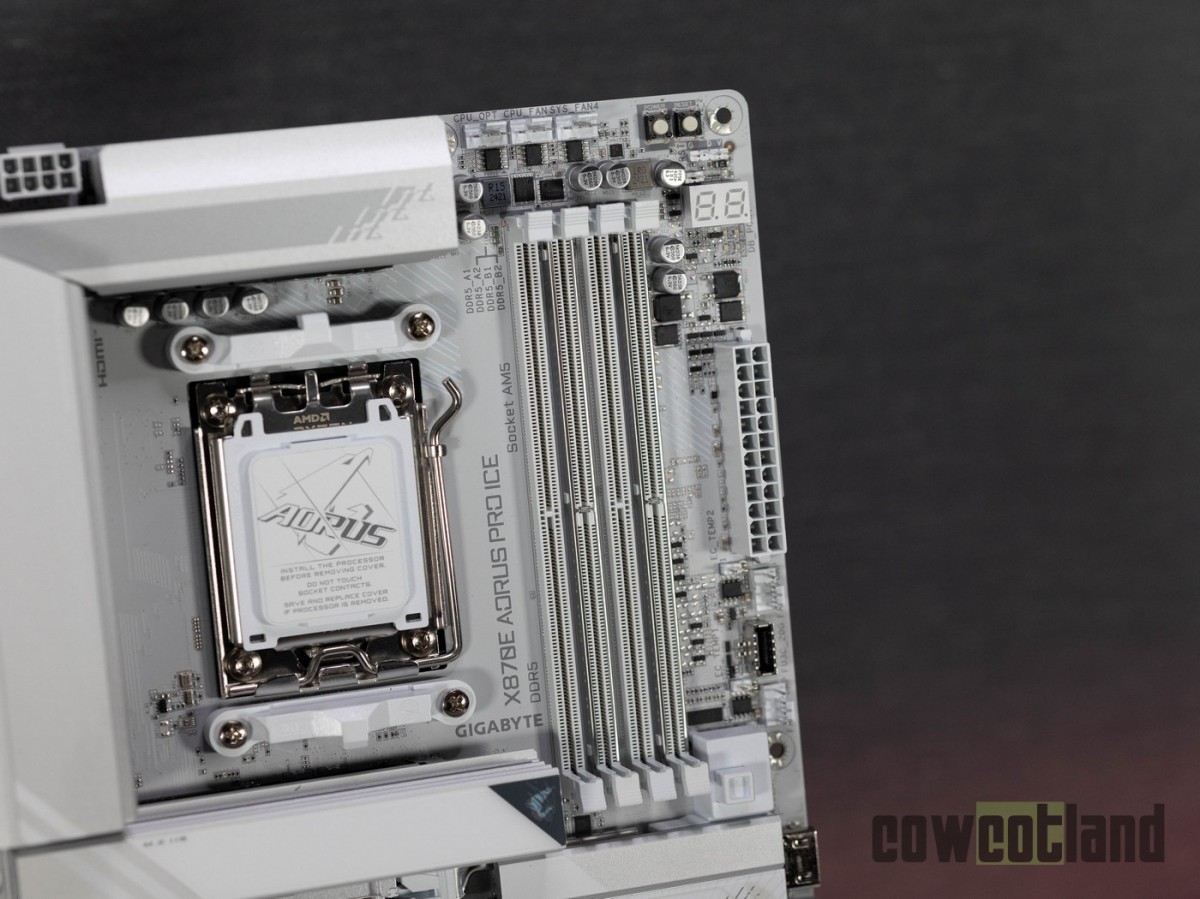

A droite du socket on retrouve les slots pour barrettes de ram DDR5 pour une capacité totale de 256 Go et jusqu’à 8000 Mt/s selon les configurations et les processeurs utilisés. Ce qui est plus que les 192 Go max annoncés par la concurrence. Par contre, la carte mère de Gigabyte ne supporte pas la mémoire ECC.

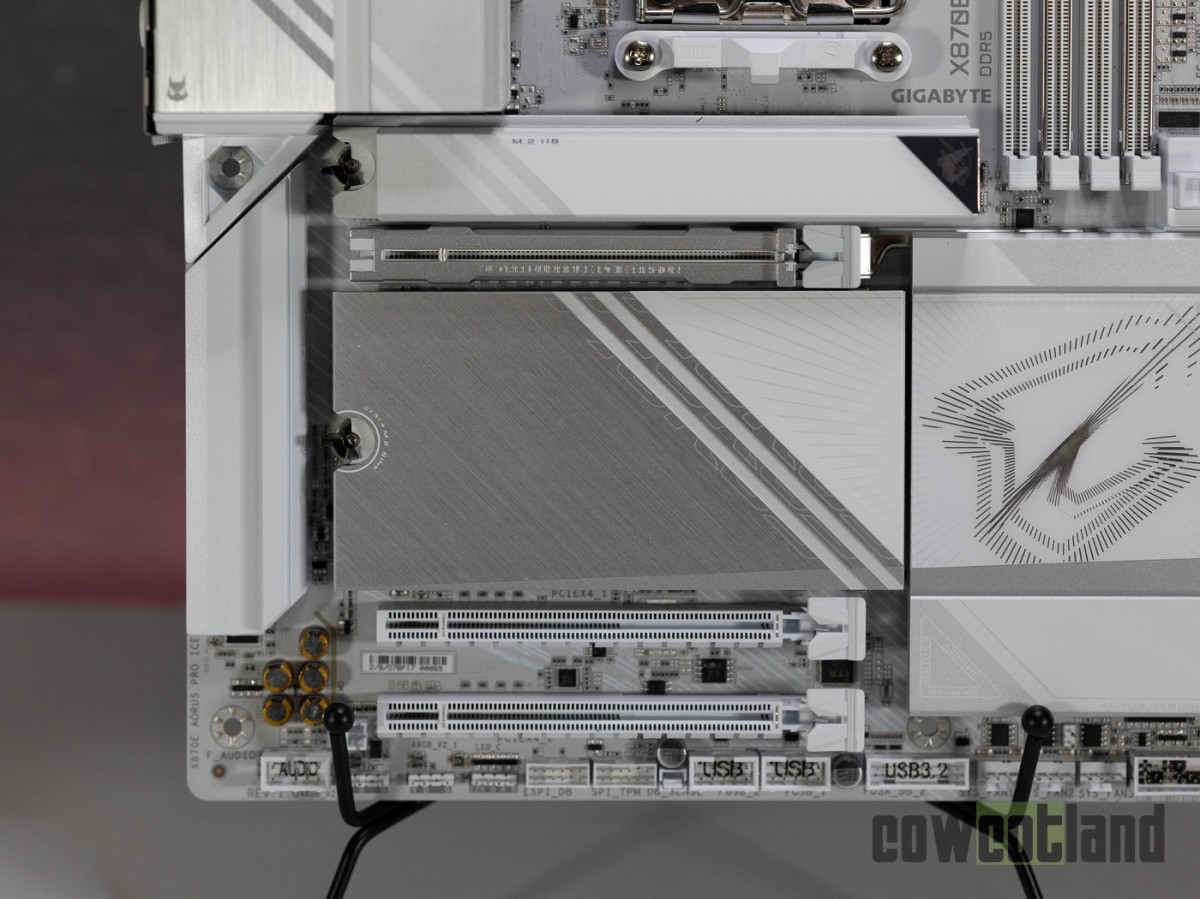

En dessous, nous avons trois slots PCIe :

• Le premier est un port PCIe 5.0 x16 sous le contrôle du CPU. Il partage ses lignes avec deux des ports M.2 Gen 5 de la carte. Il basculera donc en x8 si vous utilisez l’un des ports M.2 concernés.
• Le second est un port PCIe 4.0 x4 au format x16 sous le contrôle du chipset.
• Le troisième est un port PCIe 3.0 x4 au format x16 sous le contrôle du chipset également.
