Test carte mère : GIGABYTE X870E AORUS PRO ICE, tellement belle !, page 4

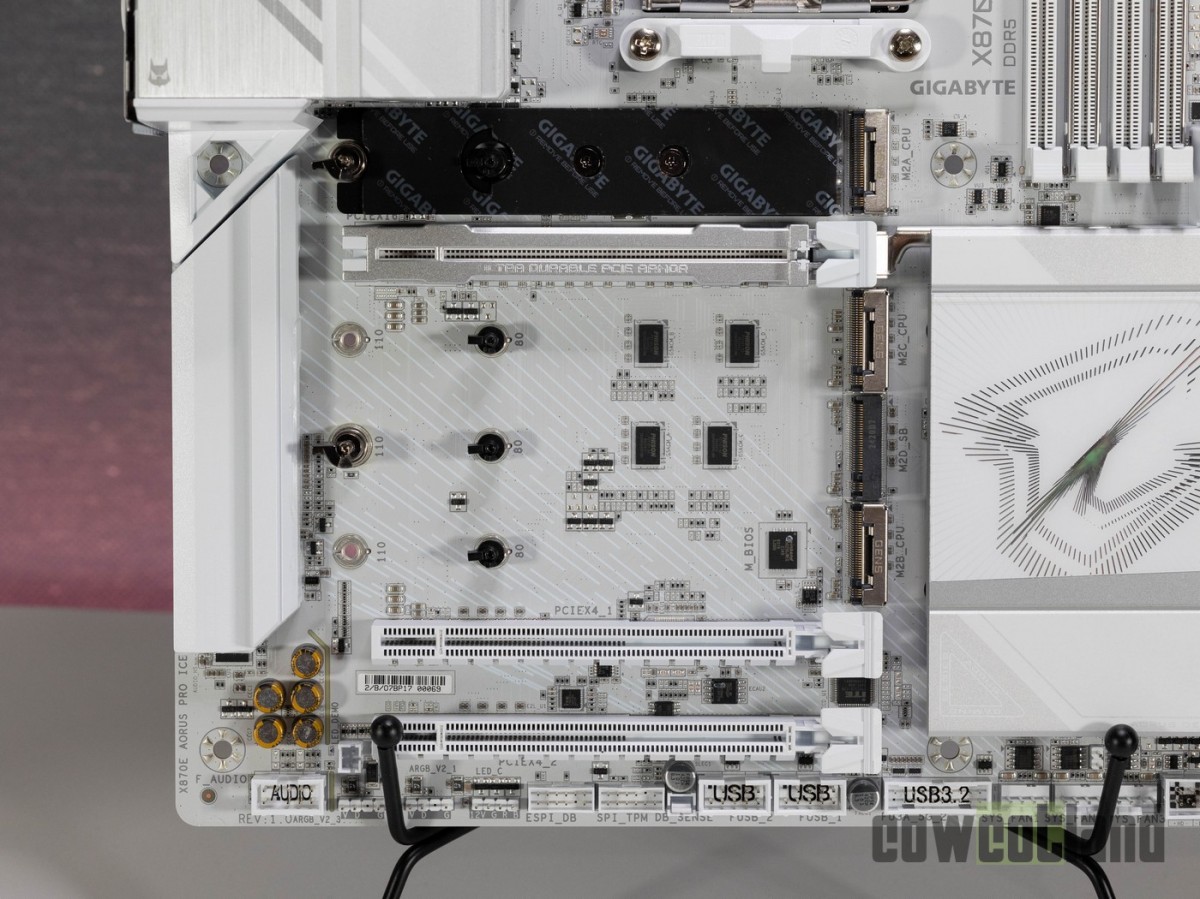

Pour le stockage, entre les ports PCIe, on trouve 4 ports M.2 en tout, dont 3 en Gen 5 ! Attention toutefois, 2 de ces ports M.2 Gen 5 partagent leurs lignes avec le port PCIe Gen 5 destiné à la carte graphique. Si vous utilisez l'un de ces ports M.2 Gen 5, votre carte graphique fonctionnera avec 8 lignes ( x8 ) au lieu de 16 ( x16 ).
Le quatrième et dernier port M.2 est en PCIe Gen 4 sous le contrôle du chipset.

Les ports M.2 supportent le RAID 0, 1, 5 et 10, mais le RAID 5 n’est compatible qu’avec les processeurs Ryzen 9000.

Ensuite, nous avons un total de 4 ports SATA 6.0 Gb/s compatibles RAID 0, 1 et 10. Pas de RAID 5 cette fois pour les ports SATA.

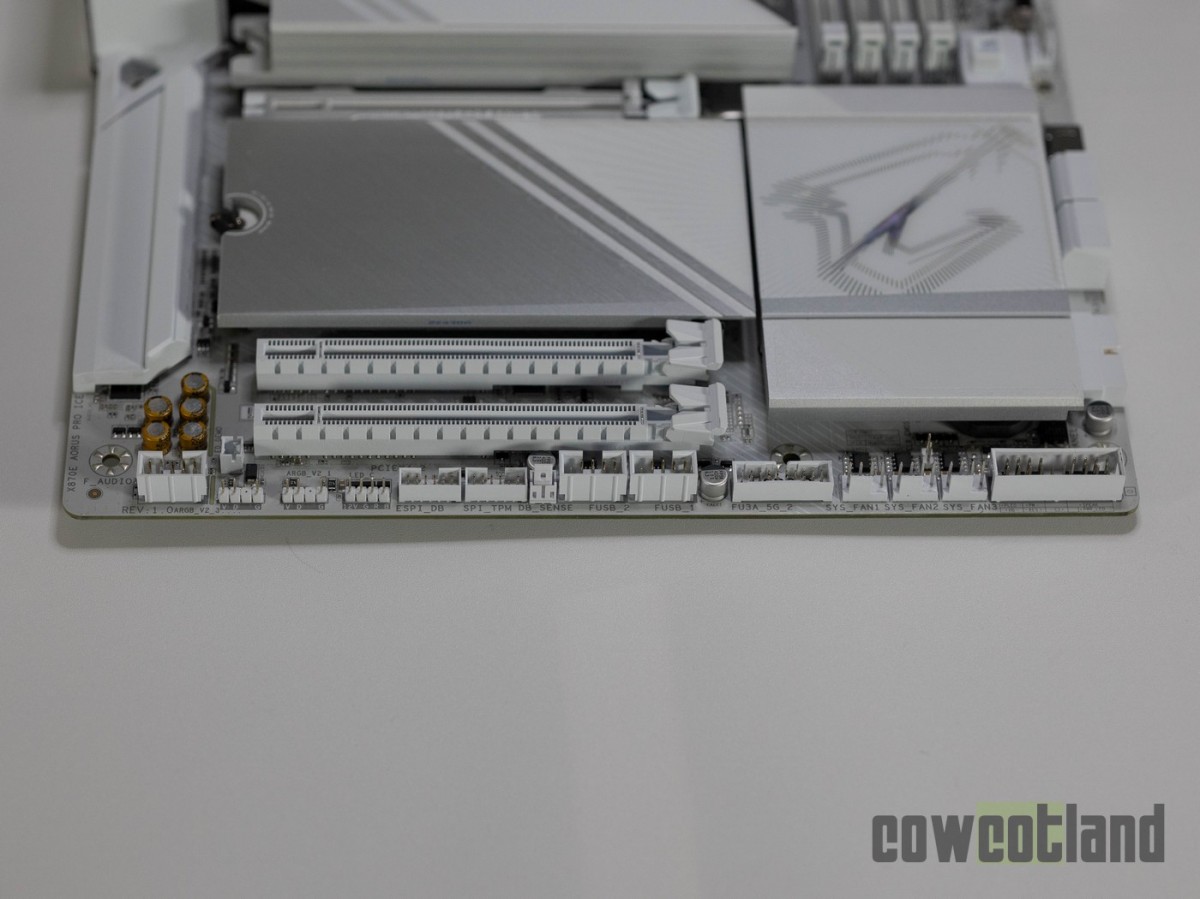

Tout autour de la carte, on trouve 8 ports pour ventilateurs. 1 CPU fan, 1 AIO pump, 4 châssis fan et 2 system fan/water cooling pump headers.

On a également 3 ports ARGB et 1 port RGB.

Du côté de l’USB, on a 1 port USB 3.2 Gen 2x2 pour le connecteur Type-C. 2 ports USB 3.2 Gen 1, et 2 port USB 2.0.

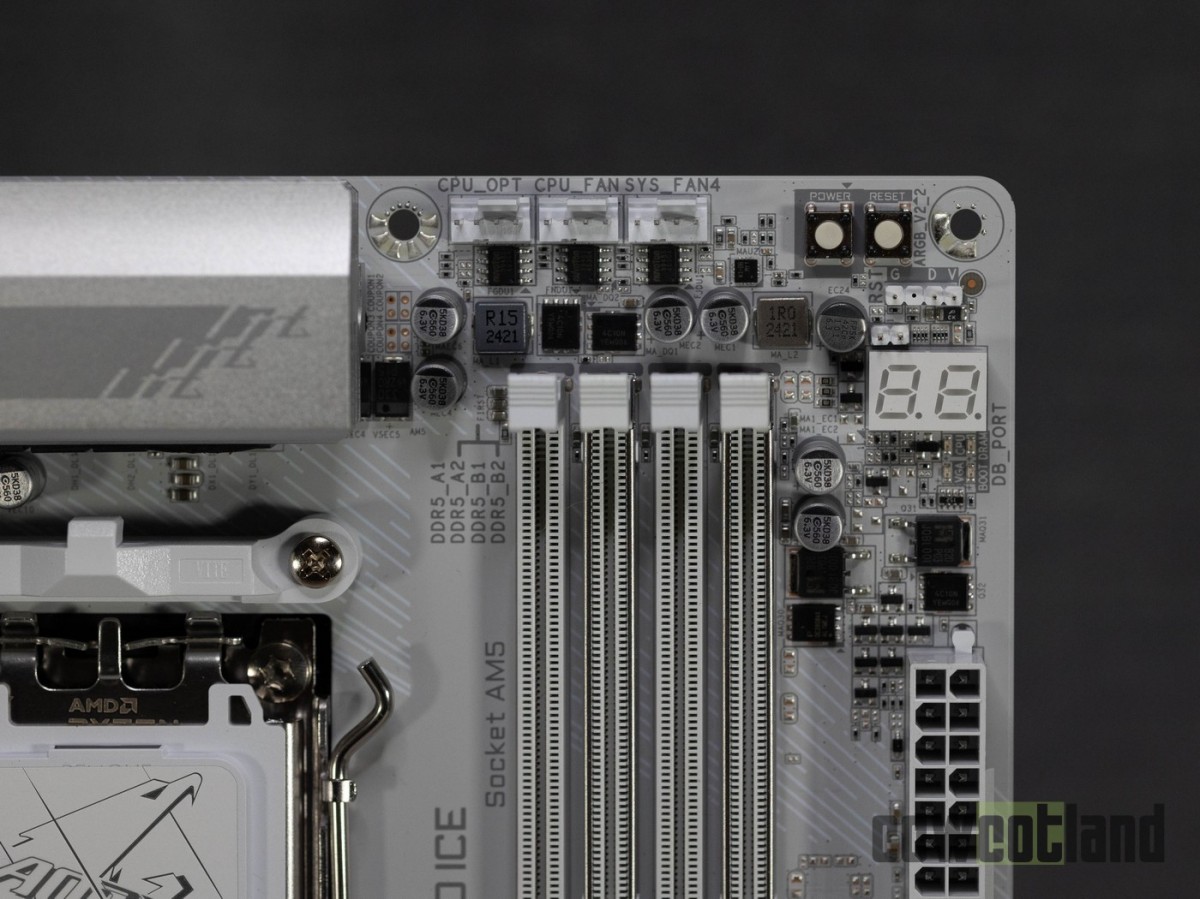

Tout en haut à droite on a 4 petites LED de débogage qui nous permettront d’identifier le composant problématique en cas d’erreurs au démarrage. Juste au-dessus, on a également un écran de diagnostique plus précis.

On trouve également un bouton START ainsi qu’un bouton RESET.

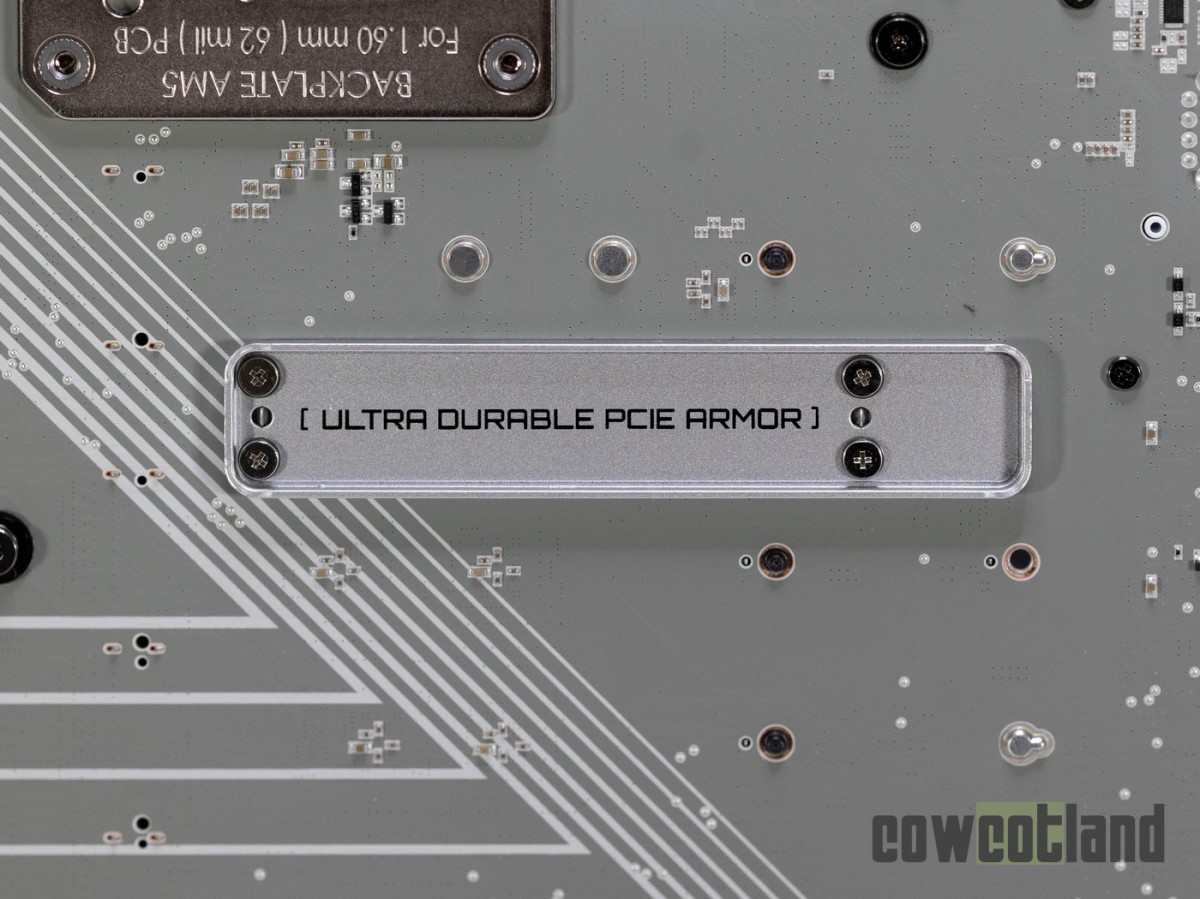

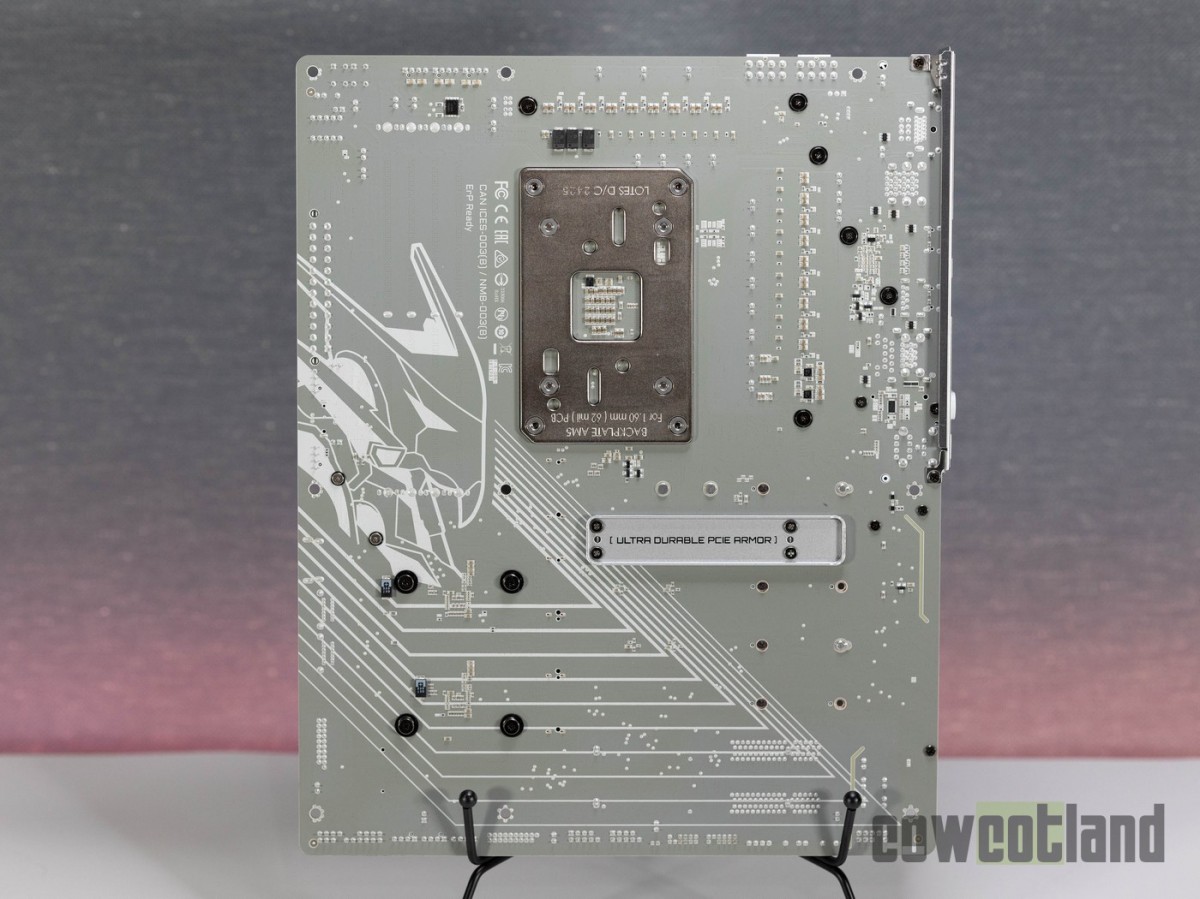

A l’arrière au centre, on retrouve le renfort du socket ainsi que les vis qui nous permettront de démonter le dissipateur des VRM si on le souhaite. On note l’apparition d’un nouveau renfort pour le port PCIe principal.

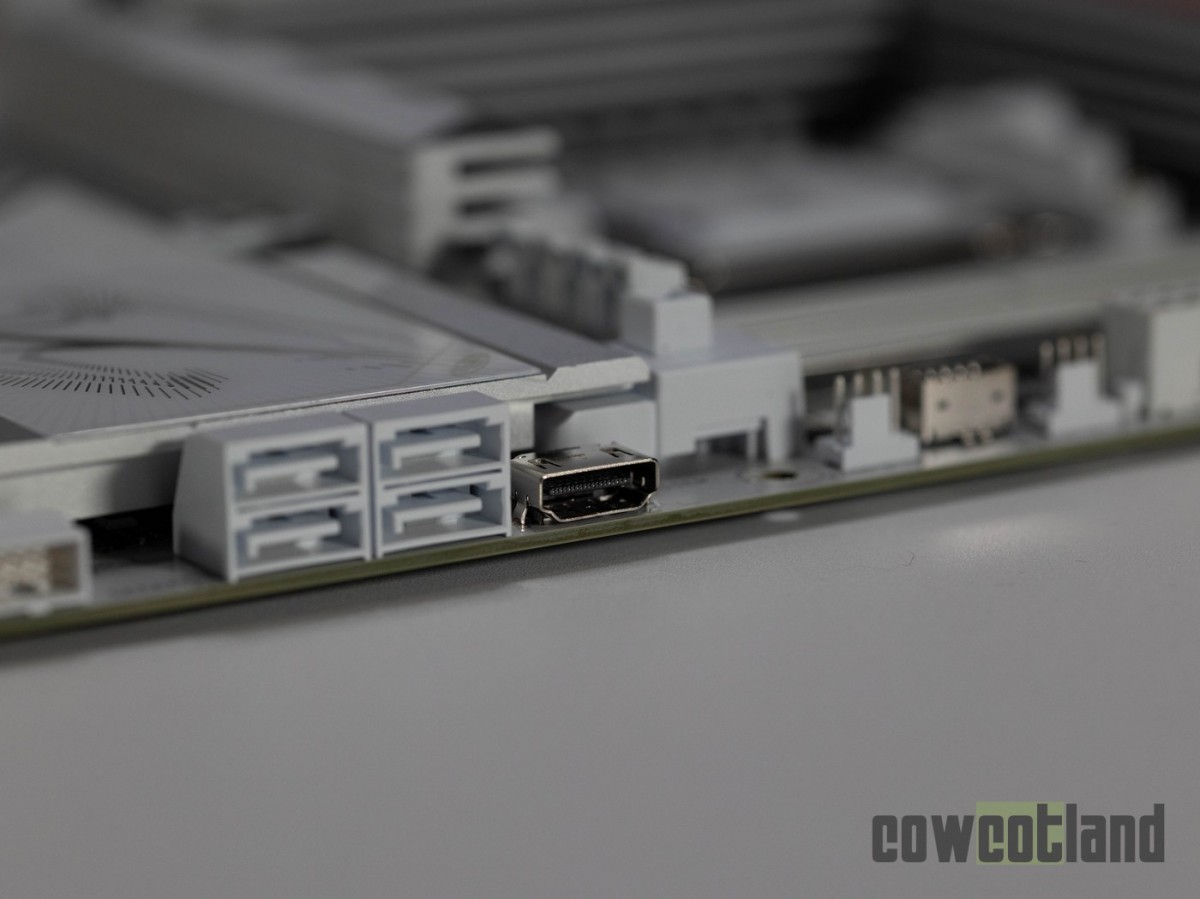

1 sortie HDMI interne

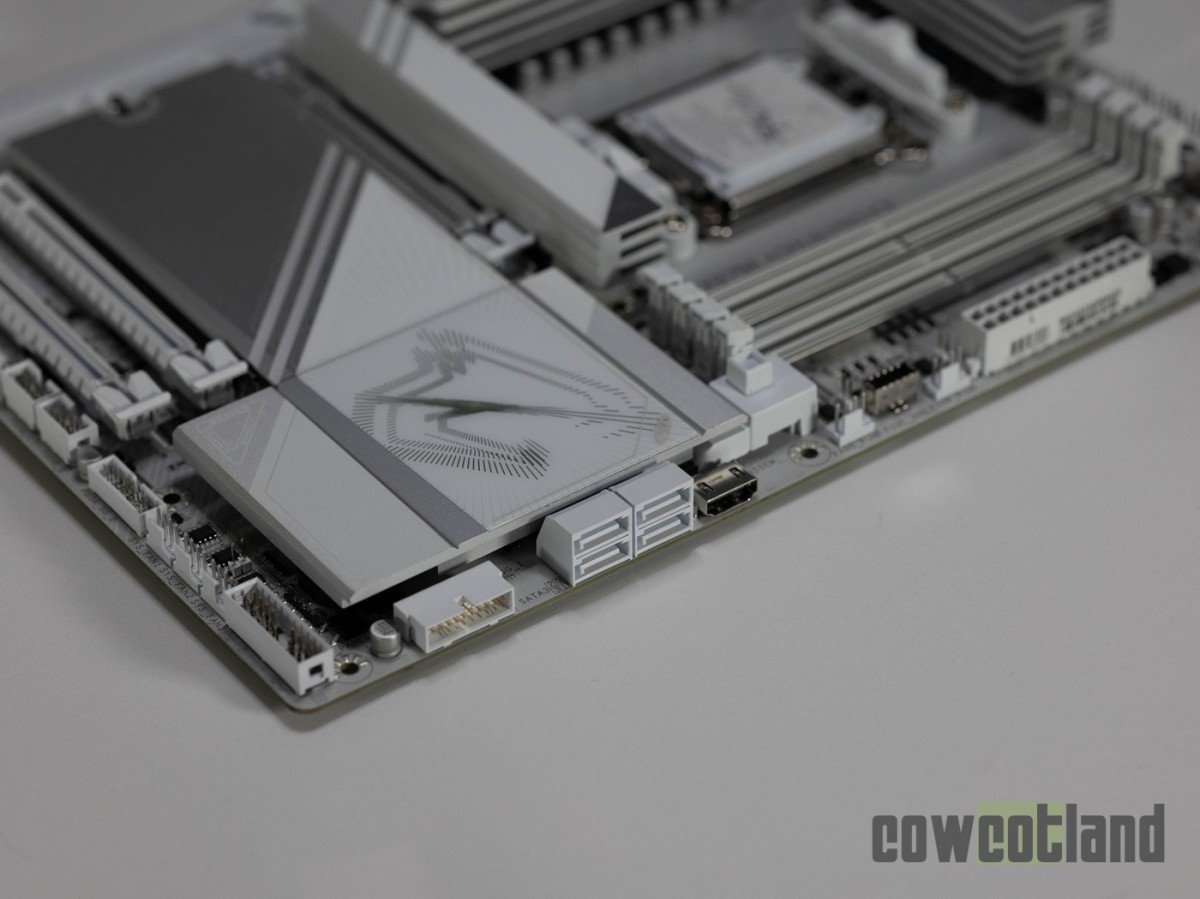

Avec la X870E AORUS PRO ICE, Gigabyte nous surprend en installant une sortie HDMI directement sur le PCB. Le but étant de permettre l’utilisation d’un écran de monitoring que l’on pourra installer dans le PC.

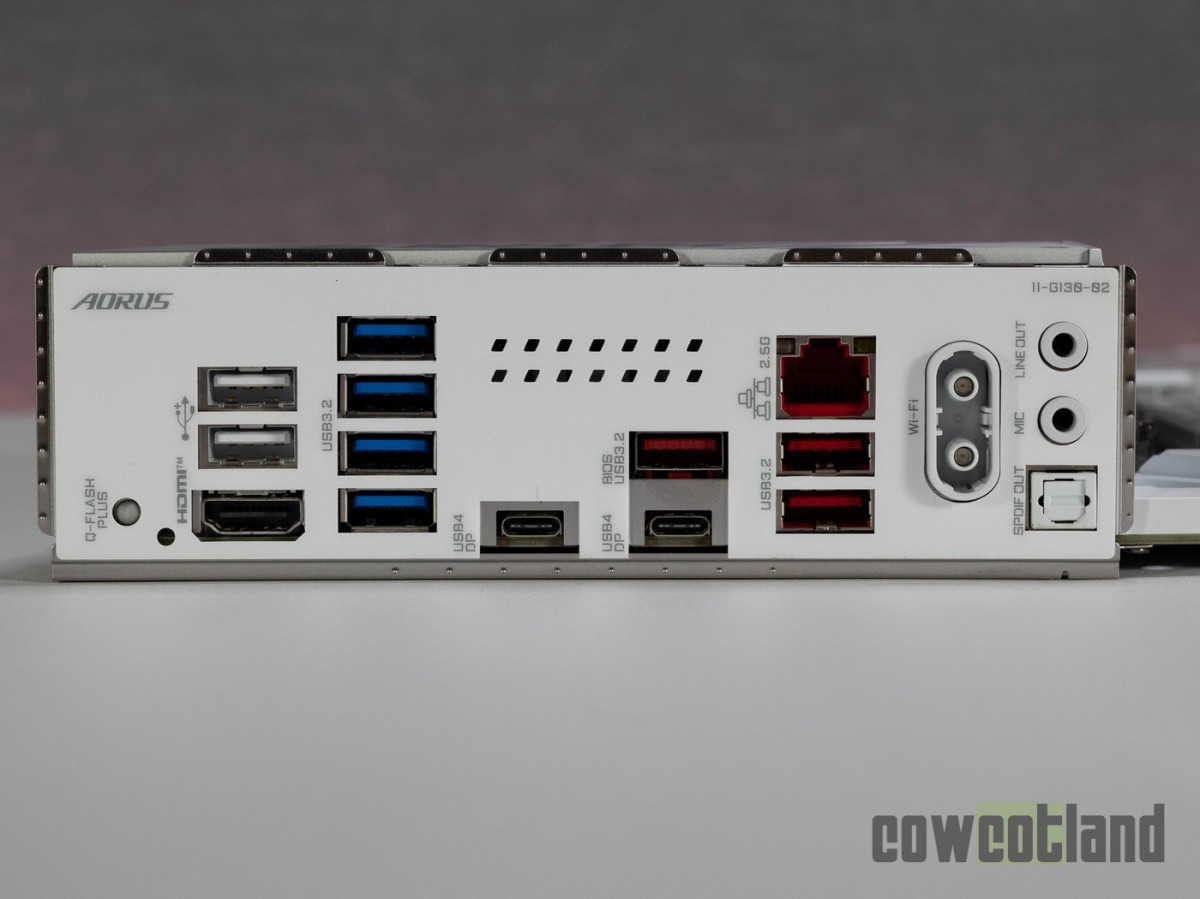

PANNEAU E/S

Le panneau arrière est également très complet, on note immédiatement la présence de 2 ports Type-C pour un total de 11 ports USB.

Faisons la liste, et pour commencer, tout en haut on a 1 connecteur HDMI.

pour l’USB on a :

• - 2 ports USB4 au format Type-C
• - 3 port USB 3.2 Gen 2
• - 4 ports USB 3.2 Gen 1
• - 2 ports USB 2.0

Ensuite, on a un port Ethernet 2.5G sous le contrôle d’une puce Realtek.

En dessous, on a les deux connecteurs pour les antennes WIFI 7 et Bluetooth 5.3 sous le contrôle d’une carte Qualcomm QCNCM865. Les connecteurs sont à fixation sans vis.

Et enfin, on a la connectique audio contrôlée par une puce Realtek ALC1220 avec une entrée et une sortie Jack ainsi qu’un connecteur S/PDIF.

On note qu’il y a également un bouton pour flasher le BIOS.
