Silverstone RAVEN RV02, une conception originale, page 3

Pour pénétrer dans le Raven 2, il faut d'abord enlever la partie supérieure du boitier. Ensuite, il faut retirer les vis à main qui maintiennent les panneaux. Les portes basculent alors sur le coté, et il ne restera qu'à les tirer vers le haut pour les désolidariser du boitier.



Une fois le boitier ouvert, on découvre cette architecture si singulière tout en longueur. En effet, la carte mère sera disposée avec les ports vers le haut, tout comme les cartes filles. Même l'alimentation a maintenant le droit à ce traitement.

Sur la gauche, nous avons uniquement des baies 5.25 pouces. Elles sont huit, et les trois dernières sont occupées par la cage HDD de 3 emplacements. Cage qui est fixée à l'aide de huit vis à mains, quatre de chaque cotés. On remarque que le montage sans vis est disponible pour les baies 5.25 pouces, mais pas pour la première baie...

Le coté droit est lui presque totalement vide. Seule la grille d'aération filtrée de l'alimentation est présente.

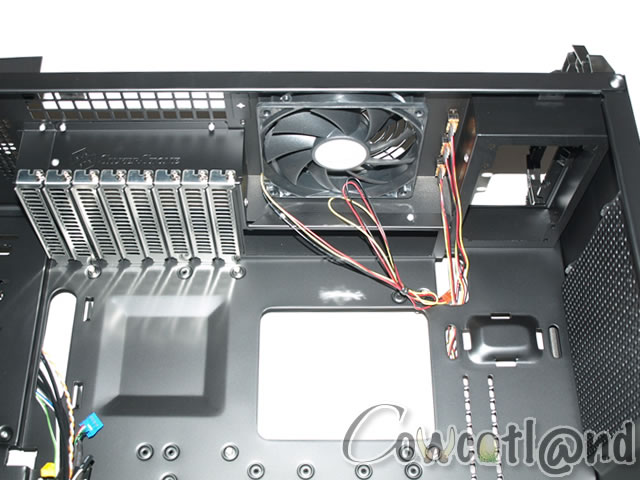

La partie haute est, elle, bien plus fournie. Nous avons de droite à gauche: l'emplacement de l'alimentation, la connectique des interrupteurs des ventilateurs de 180 mm, un ventilateur de 120 mm 1000 trs/min, l'emplacement des ports de la carte mère et enfin les huit slots d'extension au montage par vis.

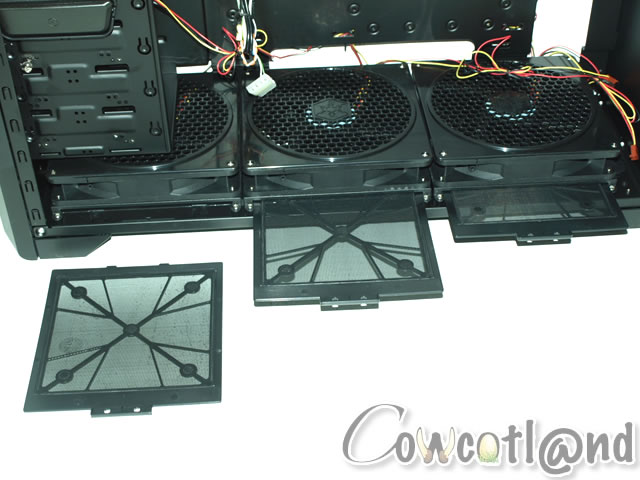

Dans le bas, on trouve un tapis de ventilateurs, composé de trois modèles en 180 mm équipés de filtres amovibles. Des ventilateurs qui tourneront à 700 ou 1000 trs par minute selon la position choisie, Low ou High. C'est par dessus ses ventilateurs que vous pourrez installer un éventuel radiateur de watercooling en 360 mm avec les supports livrés dans le bundle.



On termine avec l'arrière du plateau de la carte mère et ses nombreux passages disponibles pour le câble management. A noter, il y a également de nombreux dispositifs pour installer les colliers livrés avec le boitier.

Pour le montage, nous avons intégré la configuration suivante :

Processeur: Intel QX 6700 stock
Ventirad: Cooler Master Z600 passif
Carte mère: Gigabyte GA-EP45-UD3
Mémoire: Crucial Ballistix 2 x 2 Go DDR2 PC6400 CAS4
Carte graphique: Gigabyte HD4850 OC 1Go
Alimentation: Be Quiet Dark Power Pro 650 watts
2 Disques durs de 320 Go
1 SSD G-Skill 64 Go
