[VENTE] Kit DIY PC Fanless
Arpenteur2 @ Céréalier
8643pts
Inscrit le: 28 février 2019
Age: 34
Messages: 3365
Localisation: Bresse
Navigateur : Hors ligne
Posté le: 10 février 2020 à 16:56
Bonjour,
Je vends ce jour un kit complet pour alimenter un pc et affichage 15"6 (à) intégré(r).
Photo de l'ensemble qui fonctionne ce matin :
https://zupimages.net/up/20/07/13c9.jpg

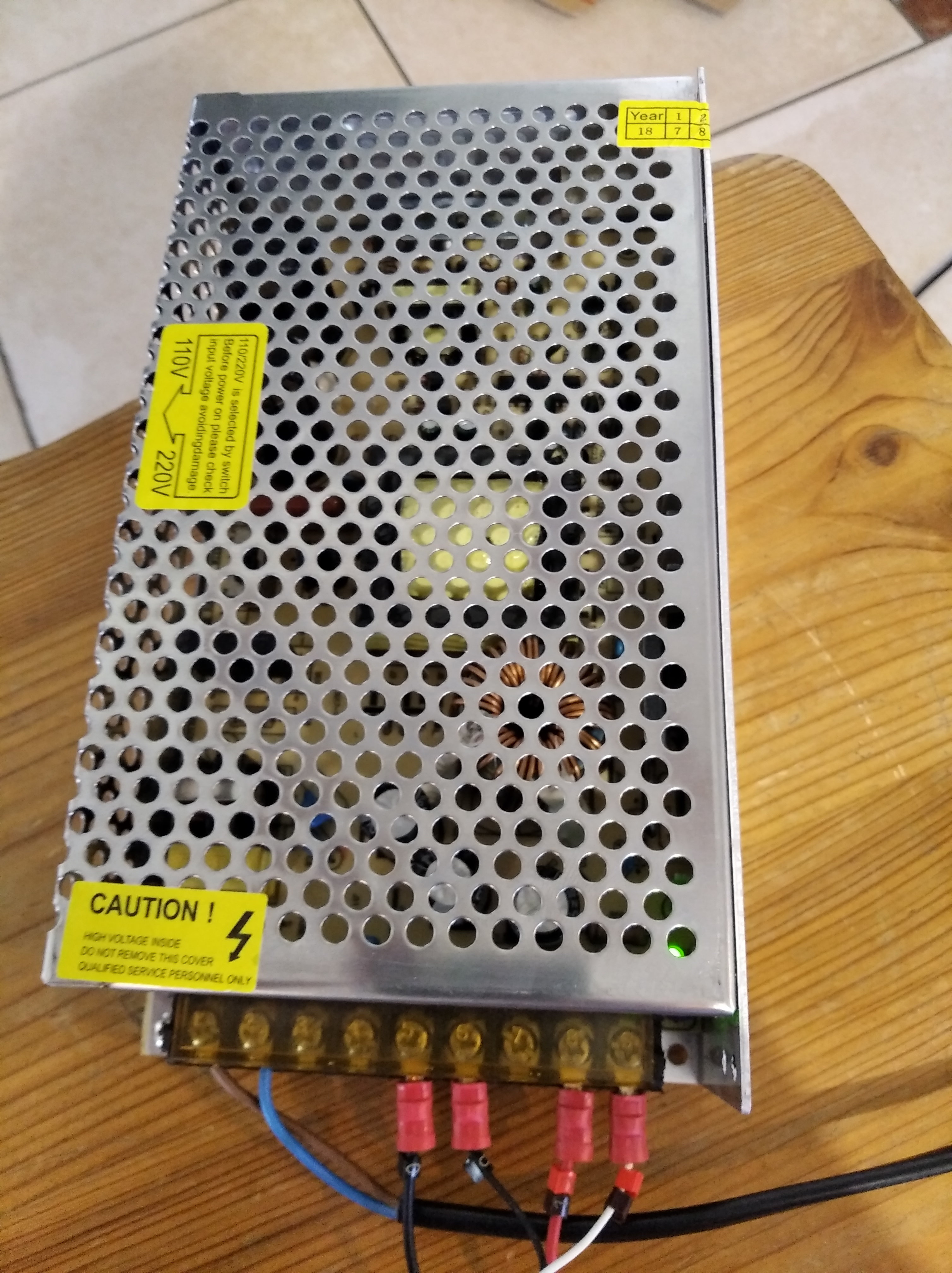

Alimentation 240v ac/12v cc 230w (donc 1A en 230v, 18A en 12V). Passive.
(L. 19.5cm x l. 11 cm x H. 5cm)
https://zupimages.net/up/20/07/26b9.jpg
Tension de sortie réglable, couplée à la pico psu j'obtiens ces tensions là. A régler par 8ème de tour sous tension, on gagne 0,3v sur le 12v : tout doucement, pour ceux qui savent ce qu'ils font. Le pc tourn très bien comme ça.
https://zupimages.net/up/20/07/bctk.jpg
Calistouk 160w (13 A maximum)(copie de pico psu), 1 sata 1 molex, un 24pins et 1x4 pins cpu. Alimentée en 12v
(2 cm de hauteur depuis le dessus du connecteur 24pins atx.)
Carte de gestion de la dalle lcd : 1 hdmi, 1 vga, 1 dvi, 1 micro + 1 casque, un cordon d'alim 12v.
(L. 14cm x l. 6.5cm x H. 2cm)
https://zupimages.net/up/20/07/holj.jpg
Panel de menu. On/off, menu, auto, gauche, droite, exit, led de fonctionnement (verte/rouge)
(L. 10.4 cm x l. 3cm x H. 1cm)
https://zupimages.net/up/20/07/cei3.jpg
Menu réglé en français, gamma/luminosité, centrage, contraste, température de couleurs.
https://zupimages.net/up/20/07/0go2.jpg
La dalle LG 156wh2 (1366x768@60Hz, 16/9)
(L. 36cm x l. 21cm x H. 0.4cm)
Tout est repéré, repères prisonniers des câbles (bagues). Le noir est le commun 0V, le rouge ou blanc est le 12v chez les USA/Chinois/Japs. On a un seul connecteur 230v pour tout faire fonctionner, aucun bruit électrique en foncionnement (et j'y suis sensible).
Dans l'ordre des bornes :
Ligne, Neutre, Terre (absente ici), 3 bornes 0V, 3 Bornes 12V. Cages à vis, carter plastique articulé.
https://zupimages.net/up/20/07/sihs.jpg

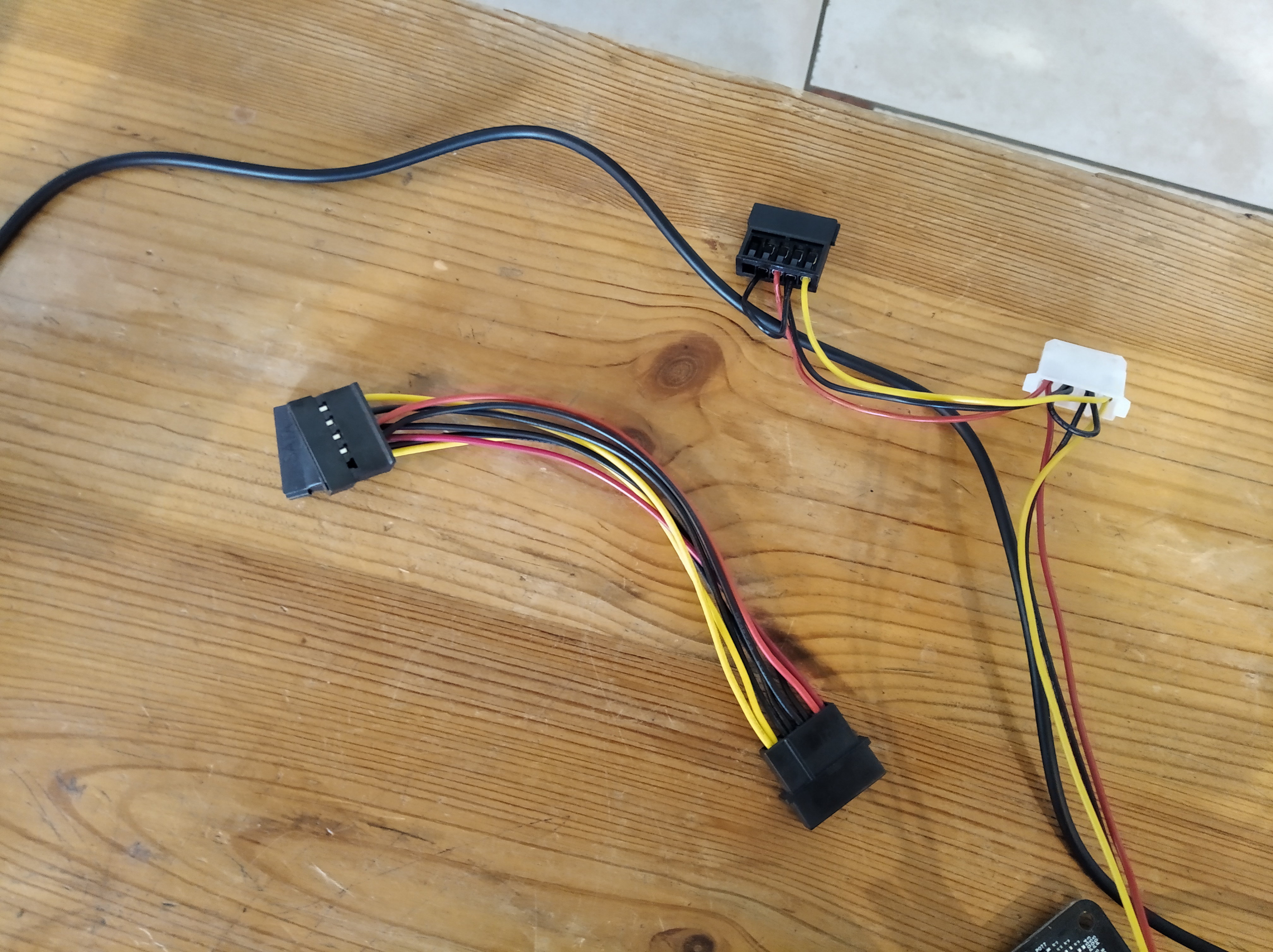

Un adaptateur Molex vers 2 Sata
https://zupimages.net/up/20/07/t07v.jpg
Un front panel de Q300L CoolerMaster neuf, acheté sur leur site de pièces détachées.
6 Trous taraudés pour fixation, 2 Usb 3.0, un démarrer, un reset, un micro, 1 casque.
(L. 19 cm x l. 7 cm x P. 3cm)
https://zupimages.net/up/20/07/424t.jpg
Une boîte de visserie INOX (vis têtes BTR en V, rondelles, rondelles étoiles, écrous).
A utiliser pour fixer la cm en remplacement des entretoises, offrant l'avantage de pouvoir se fixer dans n'importe quel matériau.
Des cosses oeillets, Fasten mâle et femelles, permettant de se connecter sans soudure à la fiche 2p+1T d'alimentation.
https://zupimages.net/up/20/07/wwxx.jpg
1 Disjoncteur 230V 1A Courbe C 2 pôles Schneider pour prôtéger l'alim 230v/1A (la terre est à raccorder en direct de la fiche à l'alim : on ne sectionne pas la Terre).
(tableau standard)
Des Colsons blanc et noirs.
1 fiche 2p+1T et cordon standard d'alim (non utlisé ici, j'ai câblé un 2x1mm² en temporaire, qui sera fourni pour servir de câblerie).
https://zupimages.net/up/20/07/5c57.jpg
Bref, si je n'avais pas deux mains gauches pour faire de la tôlerie, ce serait monté.
La valise alu servant de flightcase à l'ensemble des composants fragiles (hors dalle) est incluse.
Je propose l'ensemble à 100€ fdp out.
La carte mère, proco, ram, ssd, clavier, souris, ne le sont pas.
(ASrock a320m r4.0, athlon 220GE, Arctic Alpine am4, HyperFury X 2666mt/s 2x8Go)
