Cartes Graphiques : ( résolu) Repad MSI 3070 oc 3x ventus

Arkel @
Agriculteur

1704pts

Inscrit le: 06 novembre 2020
Age: 51
Messages: 795

Navigateur : n.c.
Hors ligne

Posté le: 24 mars 2025 à 16:59

Bonjour, coup de chaud sur ma CG, Crash en jeux,avec hw monitor le Gpu monte à 95°C et le hot point à 105°C.

Donc je vais essayer de refaire les pads et la pâte thermique. D'aprés la doc que j'ai trouvé il me faut des épaisseurs reloud à trouver, est ce que je peux mettre plus épais genre 1,5 pour le 1,25 et 3mm pour le 2,75 mm

1,25 mm
1,5 mm
2 mm
2,75 mm
2,5 mm

Merci

'''

'''

Dernière édition par Arkel le 06 avril 2025 à 18:26; édité 2 fois

0 pour,
0

Zoltatem @
Métayer

2554pts

Inscrit le: 14 juillet 2019
Messages: 1465

Navigateur :

En ligne

Posté le: 24 mars 2025 à 20:57

Salut,
J'ai regardé une vidéo et remarqué que les pads thermiques n'ont pas du tout la même épaisseur que les tiens.
Il est important de ne pas utiliser des pads trop épais, car cela risque de déformer le PCB. Dans le pire des cas, certaines pièces pourraient ne pas établir un contact correct.
Je te recommande d'investir dans un bon assortiment de pads thermiques et de les mesurer avec un pied à coulisse.
Il existe deux façons de mesurer l'épaisseur de tes pads : soit tu prends la mesure d'une zone qui n'a pas été écrasée, soit tu mesures une zone écrasée et y ajoutes 0,5 mm pour obtenir la bonne épaisseur.

Des bons pads:
https://fr.aliexpress.com/item/1005003320873903.html?spm=a2g0o.order_list.order_list_main.52.21765e5bd1NnLG&gatewayAdapt=glo2fra

Pied a coulisse:
https://www.amazon.fr/s?k=pied+a+coulisse&__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2MVELPHZ7D1A9&sprefix=pied+a+coulisse%2Caps%2C232&ref=nb_sb_noss_1

Et une vidéo:

Regarde cette vidéo

Ce monde ne sera pas détruit par ceux qui font le mal, mais par ceux qui les regardent sans rien faire.
Citation: Albert Einstein

0 pour,
0

Arkel @
Agriculteur

1704pts

Inscrit le: 06 novembre 2020
Age: 51
Messages: 795

Navigateur : n.c.
Hors ligne

Posté le: 24 mars 2025 à 21:12

😓 ce n'est pas modèle j'ai trouvé le plan sur le forum MSI donc les mesures données doivent être bonne. je vais essayé de trouver les bonne dimensions il me faut du 0,25 c'est pas courant.

0 pour,
0

Zoltatem @
Métayer

2554pts

Inscrit le: 14 juillet 2019
Messages: 1465

Navigateur :

En ligne

Posté le: 24 mars 2025 à 21:20

Ah, désolé de ne pas avoir envoyé la bonne vidéo pour ta carte.
L'essentiel est de trouver une vidéo qui explique comment démonter la carte correctement.
Pour le reste, la meilleure solution reste de mesurer l'épaisseur du pad écrasé et d'y ajouter 0,5 mm.

Ce monde ne sera pas détruit par ceux qui font le mal, mais par ceux qui les regardent sans rien faire.
Citation: Albert Einstein

0 pour,
0

Arkel @
Agriculteur

1704pts

Inscrit le: 06 novembre 2020
Age: 51
Messages: 795

Navigateur : n.c.
Hors ligne

Posté le: 24 mars 2025 à 21:27

Zoltatem a écrit:

Ah, désolé de ne pas avoir envoyé la bonne vidéo pour ta carte.
L'essentiel est de trouver une vidéo qui explique comment démonter la carte correctement.
Pour le reste, la meilleure solution reste de mesurer l'épaisseur du pad écrasé et d'y ajouter 0,5 mm.

je vais essayé trouver des 0,25 et
faire des mix si besoin.

0 pour,
0

Arkel @
Agriculteur

1704pts

Inscrit le: 06 novembre 2020
Age: 51
Messages: 795

Navigateur : n.c.
Hors ligne

Posté le: 06 avril 2025 à 11:35

Je viens clôturer le post. j'ai reçu les pad via aliexpress marque upsiren en 21w/mK(un bon retour d'une connaissance) et pas cher..
- 1er constat : démontage ultra facile.
- 2eme : pâte thermique complètement séche
- 3eme quasiment aucun pad d'écrasés ou mème marqués ( bizarre)
- donc repad en 0,25 en plus, vérification léger marquage donc en contact.
-Pâtage themique avec de la Mx-6
-remontage un peu plus ardu, malgré photos et plans de démontage , l'ordre des étapes pas forcement à respecter.
- Test sur occt. 75°C max et hotspot 89° max sur 1 heure de test
- plus de crash en jeu et ventilo grave au repos
😀 😀 😀

3 pour,
3

mini-pouce @
Eleveur bovin

29690pts

Inscrit le: 15 mai 2011
Messages: 11106

Navigateur :

Hors ligne

Posté le: 06 avril 2025 à 11:44

Merci pour ton retour, en finalité tu peux nous indiquer quelle épaisseur pour quel endroit ?
C'est ce qui est dans ton premier post ?

Si j'avance, suivez-moiSi je meurs, vengez-moiSi je recule, tuez-moi

0 pour,
0

Willow-UFGOOD @
Agriculteur

2442pts

Inscrit le: 14 septembre 2020
Age: 34
Messages: 1364
Localisation: Jura/doubs
Navigateur :

Hors ligne

Posté le: 06 avril 2025 à 12:07

Arkel a écrit:

Je viens clôturer le post. j'ai reçu les pad via aliexpress marque upsiren en 21w/mK(un bon retour d'une connaissance) et pas cher..
- 1er constat : démontage ultra facile.
- 2eme : pâte thermique complètement séche
- 3eme quasiment aucun pad d'écrasés ou mème marqués ( bizarre)
- donc repad en 0,25 en plus, vérification léger marquage donc en contact.
-Pâtage themique avec de la Mx-6
-remontage un peu plus ardu, malgré photos et plans de démontage , l'ordre des étapes pas forcement à respecter.
- Test sur occt. 75°C max et hotspot 89° max sur 1 heure de test
- plus de crash en jeu et ventilo grave au repos
😀 😀 😀

Cool !
Le diag pâte sèche ou non homogène était facile, puisque ton hotspot était bien trop élevé.
Tu es à combien en jonction maintenant ? Si t'es pads sont bons, tu devrais être entre 80 et 85°C en stress test.

Plus que 5 mois de garantie sur ma 3080 et je fais la même ! Mais j'espère pas tant de miracles puisque mon hotspot et jonction n'ont jamais été déconnant.

Moi : i7 9700K - 3080 Zotac Trinity - Asus Prime Z390-P - 1 To SSD NVme P1 - 2 To SSD MX500 - 2*8Go Ballistix 3200 - NZXT C850
Ma moitié : i5 10400f - 3060Ti FE - Gigabyte B460M DS3H - 1 To SSD - 2*8Go Ballistix 3000 - Seasonic Core GC-650

Dernière édition par Willow-UFGOOD le 06 avril 2025 à 12:09; édité 1 fois

0 pour,
0

Zoltatem @
Métayer

2554pts

Inscrit le: 14 juillet 2019
Messages: 1465

Navigateur :

En ligne

Posté le: 06 avril 2025 à 12:08

@Arkel Ayant utilisé les pads Upsiren en 21 W/mK, mon seul reproche est leur rigidité.
Si tu as bien respecté l’épaisseur avec un léger écrasement, tout devrait bien se passer.
Ce qui est étrange, comme tu le dis, c’est que tes anciens pads n’étaient pas en contact—vraiment curieux ! As-tu essayé avec une autre épaisseur de pad ?
La meilleure solution est d’appliquer une fine couche de pâte thermique sur le pad, puis de vérifier s’il fait bien contact. Si aucune trace de pâte thermique ne reste sur le système de refroidissement, cela signifie que le pad n’est pas assez épais.

Ce monde ne sera pas détruit par ceux qui font le mal, mais par ceux qui les regardent sans rien faire.
Citation: Albert Einstein

0 pour,
0

Arkel @
Agriculteur

1704pts

Inscrit le: 06 novembre 2020
Age: 51
Messages: 795

Navigateur : n.c.
Hors ligne

Posté le: 06 avril 2025 à 12:18

mini-pouce a écrit:

Merci pour ton retour, en finalité tu peux nous indiquer quelle épaisseur pour quel endroit ?
C'est ce qui est dans ton premier post ?

en fait non vu que les pads n'était pas du tout marquer j'ai augmenter de 0,25 tout les mesure du schéma. sauf 1 ou 2. Je pense qu'il faut faire suivant le cas. j'avais commandé un peu large vu le prix pour pallier à ce genre de problème.

0 pour,
0

Arkel @
Agriculteur

1704pts

Inscrit le: 06 novembre 2020
Age: 51
Messages: 795

Navigateur : n.c.
Hors ligne

Posté le: 06 avril 2025 à 12:21

Zoltatem a écrit:

@Arkel Ayant utilisé les pads Upsiren en 21 W/mK, mon seul reproche est leur rigidité.
Si tu as bien respecté l’épaisseur avec un léger écrasement, tout devrait bien se passer.
Ce qui est étrange, comme tu le dis, c’est que tes anciens pads n’étaient pas en contact—vraiment curieux ! As-tu essayé avec une autre épaisseur de pad ?
La meilleure solution est d’appliquer une fine couche de pâte thermique sur le pad, puis de vérifier s’il fait bien contact. Si aucune trace de pâte thermique ne reste sur le système de refroidissement, cela signifie que le pad n’est pas assez épais.

Les miens était moelleux et très légèrement collant. comme j'ai dit j'ai tester 0,25 en plus et c'était nickel. j'ai du superposer 2 différentes épaisseur. mais apparemment ça se fait.

0 pour,
0

Arkel @
Agriculteur

1704pts

Inscrit le: 06 novembre 2020
Age: 51
Messages: 795

Navigateur : n.c.
Hors ligne

Posté le: 06 avril 2025 à 12:24

Willow-UFGOOD a écrit:

Arkel a écrit:

Je viens clôturer le post. j'ai reçu les pad via aliexpress marque upsiren en 21w/mK(un bon retour d'une connaissance) et pas cher..
- 1er constat : démontage ultra facile.
- 2eme : pâte thermique complètement séche
- 3eme quasiment aucun pad d'écrasés ou mème marqués ( bizarre)
- donc repad en 0,25 en plus, vérification léger marquage donc en contact.
-Pâtage themique avec de la Mx-6
-remontage un peu plus ardu, malgré photos et plans de démontage , l'ordre des étapes pas forcement à respecter.
- Test sur occt. 75°C max et hotspot 89° max sur 1 heure de test
- plus de crash en jeu et ventilo grave au repos
😀 😀 😀

Cool !
Le diag pâte sèche ou non homogène était facile, puisque ton hotspot était bien trop élevé.
Tu es à combien en jonction maintenant ? Si t'es pads sont bons, tu devrais être entre 80 et 85°C en stress test.

Plus que 5 mois de garantie sur ma 3080 et je fais la même ! Mais j'espère pas tant de miracles puisque mon hotspot et jonction n'ont jamais été déconnant.

je comprends pas bien ce que tu appelles en jonction ?

0 pour,
0

Willow-UFGOOD @
Agriculteur

2442pts

Inscrit le: 14 septembre 2020
Age: 34
Messages: 1364
Localisation: Jura/doubs
Navigateur :

Hors ligne

Posté le: 06 avril 2025 à 12:28

Arkel a écrit:

Willow-UFGOOD a écrit:

Arkel a écrit:

Je viens clôturer le post. j'ai reçu les pad via aliexpress marque upsiren en 21w/mK(un bon retour d'une connaissance) et pas cher..
- 1er constat : démontage ultra facile.
- 2eme : pâte thermique complètement séche
- 3eme quasiment aucun pad d'écrasés ou mème marqués ( bizarre)
- donc repad en 0,25 en plus, vérification léger marquage donc en contact.
-Pâtage themique avec de la Mx-6
-remontage un peu plus ardu, malgré photos et plans de démontage , l'ordre des étapes pas forcement à respecter.
- Test sur occt. 75°C max et hotspot 89° max sur 1 heure de test
- plus de crash en jeu et ventilo grave au repos
😀 😀 😀

Cool !
Le diag pâte sèche ou non homogène était facile, puisque ton hotspot était bien trop élevé.
Tu es à combien en jonction maintenant ? Si t'es pads sont bons, tu devrais être entre 80 et 85°C en stress test.

Plus que 5 mois de garantie sur ma 3080 et je fais la même ! Mais j'espère pas tant de miracles puisque mon hotspot et jonction n'ont jamais été déconnant.

je comprends pas bien ce que tu appelles en jonction ?

C'est la température max des puces mémoire, dans hwinfo tu devrait la trouver juste à côté de la T° hotspot. Visiblement elle était à 95°C avant repad si je me fie à ton premier post.

Moi : i7 9700K - 3080 Zotac Trinity - Asus Prime Z390-P - 1 To SSD NVme P1 - 2 To SSD MX500 - 2*8Go Ballistix 3200 - NZXT C850
Ma moitié : i5 10400f - 3060Ti FE - Gigabyte B460M DS3H - 1 To SSD - 2*8Go Ballistix 3000 - Seasonic Core GC-650

0 pour,
0

Arkel @
Agriculteur

1704pts

Inscrit le: 06 novembre 2020
Age: 51
Messages: 795

Navigateur : n.c.
Hors ligne

Posté le: 06 avril 2025 à 17:32

Willow-UFGOOD a écrit:

Arkel a écrit:

Willow-UFGOOD a écrit:

Arkel a écrit:

Je viens clôturer le post. j'ai reçu les pad via aliexpress marque upsiren en 21w/mK(un bon retour d'une connaissance) et pas cher..
- 1er constat : démontage ultra facile.
- 2eme : pâte thermique complètement séche
- 3eme quasiment aucun pad d'écrasés ou mème marqués ( bizarre)
- donc repad en 0,25 en plus, vérification léger marquage donc en contact.
-Pâtage themique avec de la Mx-6
-remontage un peu plus ardu, malgré photos et plans de démontage , l'ordre des étapes pas forcement à respecter.
- Test sur occt. 75°C max et hotspot 89° max sur 1 heure de test
- plus de crash en jeu et ventilo grave au repos
😀 😀 😀

Cool !
Le diag pâte sèche ou non homogène était facile, puisque ton hotspot était bien trop élevé.
Tu es à combien en jonction maintenant ? Si t'es pads sont bons, tu devrais être entre 80 et 85°C en stress test.

Plus que 5 mois de garantie sur ma 3080 et je fais la même ! Mais j'espère pas tant de miracles puisque mon hotspot et jonction n'ont jamais été déconnant.

je comprends pas bien ce que tu appelles en jonction ?

C'est la température max des puces mémoire, dans hwinfo tu devrait la trouver juste à côté de la T° hotspot. Visiblement elle était à 95°C avant repad si je me fie à ton premier post.

'''

'''

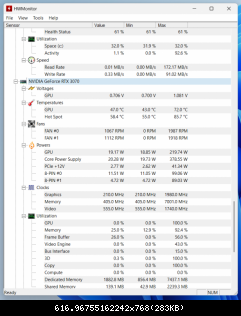

Aprés 3 heures de jeux ( shadows et it take two)

0 pour,
0

Willow-UFGOOD @
Agriculteur

2442pts

Inscrit le: 14 septembre 2020
Age: 34
Messages: 1364
Localisation: Jura/doubs
Navigateur :

Hors ligne

Posté le: 06 avril 2025 à 17:57

@Arkel ah bah tu l'as pas là. C'est sensé être Tjunction.
Comment tu l'as eu avant, puisque tu parles de la température de ta mémoire de 95°C dans ton premier post ?

Moi : i7 9700K - 3080 Zotac Trinity - Asus Prime Z390-P - 1 To SSD NVme P1 - 2 To SSD MX500 - 2*8Go Ballistix 3200 - NZXT C850
Ma moitié : i5 10400f - 3060Ti FE - Gigabyte B460M DS3H - 1 To SSD - 2*8Go Ballistix 3000 - Seasonic Core GC-650

0 pour,
0
