[Worklog] Des bubulles ! , page 3

Aller à la page :   12345
Poster un nouveau sujetRépondre au sujet
CowcotLand topic RSS feed Surveiller les réponses de ce sujet
valdus_heresi @
Cultivateur
Cultivateur

1162pts

Inscrit le: 13 février 2016
Messages: 903

Navigateur : n.c.
Hors ligne
Message Posté le: 12 janvier 2020 à 14:31  Lien permanent
Répondre en citant
Réception des raccords.
J'ai choisis des Barrow, référence TBDT-C99 T16 car c'est typiquement ce que je ferais pour HCM (avec quelques menue détails en plus….)
Etant donner que mon plans en 3D et good (Merci lian-li pour l'envois des plans de conception du boitier Clin d'oeil ) j'ai commencer à plier les tubes HCM.

Photo :

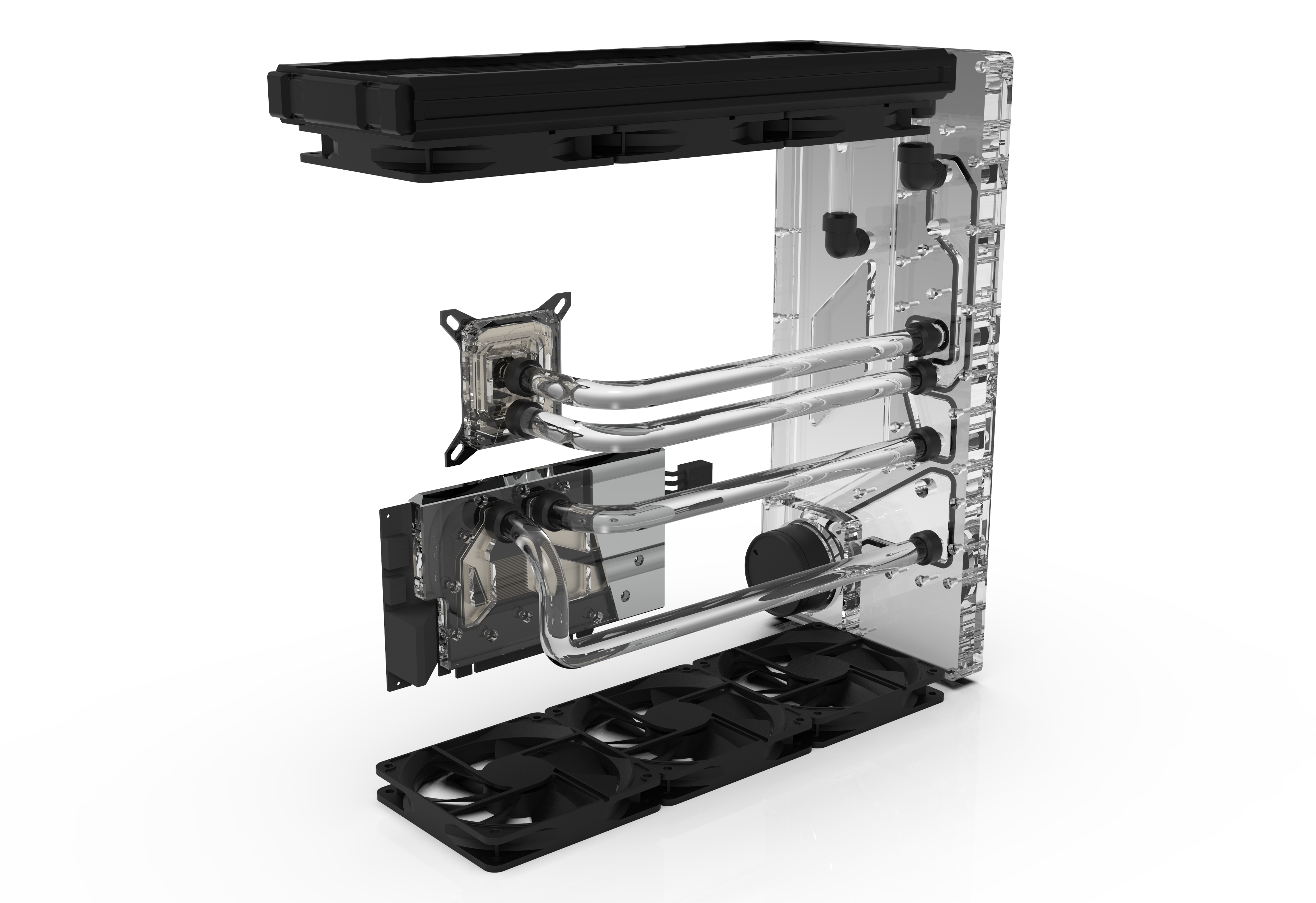

Photo du montage 3D :



(Full résolution : https://www.zupimages.net/up/20/02/jx84.png )

J'ai modifier aussi le réservoir pour facilité le placement des tubes.
Et vous pouvez voir la version final du WB GPU 2060.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur
Colosseum @
Métayer
Métayer

2882pts

Inscrit le: 16 mai 2011
Messages: 1455
Localisation: Anywhere but here
Navigateur : Firefox
Hors ligne
Message Posté le: 12 janvier 2020 à 15:30  Lien permanent
Répondre en citant
Distro plate sur mesure Question Ou aux dimensions standart type 3x120 / 140mm Question Plus qu'a le voir IRL. Très content
Voir le profil de l'utilisateur Envoyer un message privé
valdus_heresi @
Cultivateur
Cultivateur

1162pts

Inscrit le: 13 février 2016
Messages: 903

Navigateur : n.c.
Hors ligne
Message Posté le: 12 janvier 2020 à 15:53  Lien permanent
Répondre en citant
Entièrement sur mesure.
Les dimensions sont : 403x180x25mm

Très content
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur
valdus_heresi @
Cultivateur
Cultivateur

1162pts

Inscrit le: 13 février 2016
Messages: 903

Navigateur : n.c.
Hors ligne
Message Posté le: 14 janvier 2020 à 21:04  Lien permanent
Répondre en citant
Réception des 6 ventilateurs NF-F12 IndustrialPPC-3000 PWM (le prix pique !)





les petit pad en caoutchouc marron seront viré et remplacé par des versions noir.

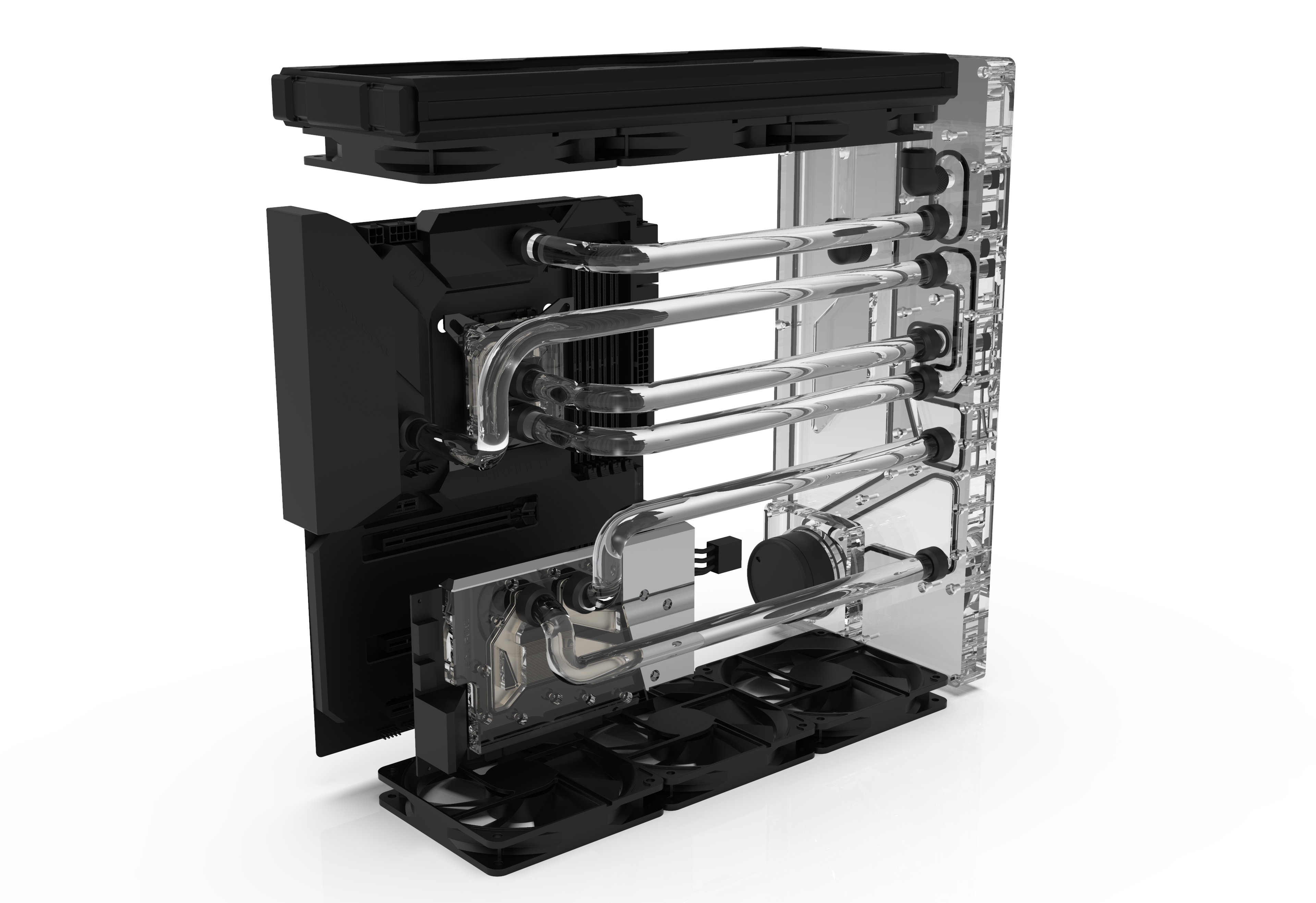

Modification du cheminement des tubes sur mon model 3D (avec une CM avec un WB pour les VRM, autant s'en servir…)



(Full résolution : https://www.zupimages.net/up/20/03/rtjk.png)
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur
FouloudGlioziol @
Producteur laitier
Producteur laitier

11871pts

Inscrit le: 19 mai 2017
Messages: 6633
Localisation: En théorie, car tout s'y passe bien
Navigateur : n.c.
Hors ligne
Message Posté le: 14 janvier 2020 à 21:24  Lien permanent
Répondre en citant
Si j'avais pas peur de l'eau je voudrais le même M. Green

Comme on dit par chez moi:

Ça pète ça mère grave 10/10

À commercialiser (?) tel quel, bravo

le ridicule ne tue pas, ce qui ne te tue pas te rend plus fort, donc : le ridicule te rend plus fort
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur » Album Photos
Taca @
Agriculteur
Agriculteur

2426pts

Inscrit le: 28 août 2018
Age: 35
Messages: 865
Localisation: Lyon
Navigateur : n.c.
Hors ligne
Message Posté le: 14 janvier 2020 à 21:45  Lien permanent
Répondre en citant
Sympa le rendu ^^ Modélisation 3D c’est le top pour tout prévoir, ça demande un peu de temps quand même, le temps de tout modéliser en prenant les côtes...

Par contre là où je suis moins fan, c’est qu’avec la distro plate ça fait un effet cage avec tous les tubes horizontaux.

Hâte de recevoir mon WB pour monter ma boucle. Tu donnes envie la ^^
Voir le profil de l'utilisateur Envoyer un message privé
valdus_heresi @
Cultivateur
Cultivateur

1162pts

Inscrit le: 13 février 2016
Messages: 903

Navigateur : n.c.
Hors ligne
Message Posté le: 18 janvier 2020 à 20:25  Lien permanent
Répondre en citant
Très content

Je me ferais bien un petit cache ventilo en aluminium sablé + anodisation.
Un espèce d'anti-perte d'air contre le radiateur (empêcher la perte d'air sur les cotés entre le cadre du ventilateur et du radiateur et obliger le flux d'air à ce concentré contre les ailettes) + plaque en caoutchouc noir pour supprimer les vibrations et rendre le montage encore un peut plus hermétique pour le flux d'air.

J'en ferais deux, un haut et un en bas, pour le cotés esthétique.

Du genre…





Etant donner que j'aurais qu'un seul radiateur 360 pour ma config (même si il fait partie des meilleurs de sa catégorie) si je peux gratté à gauche et à droite des petits bouts d'optimisation, je ne suis pas contre !
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur
Taca @
Agriculteur
Agriculteur

2426pts

Inscrit le: 28 août 2018
Age: 35
Messages: 865
Localisation: Lyon
Navigateur : n.c.
Hors ligne
Message Posté le: 18 janvier 2020 à 20:51  Lien permanent
Répondre en citant
Honnêtement si tu fais ce genre de cache, ça m’intéresserai de t'en prendre un ^^. Te connaissant tu fera bien une version customisable ^^
Voir le profil de l'utilisateur Envoyer un message privé
valdus_heresi @
Cultivateur
Cultivateur

1162pts

Inscrit le: 13 février 2016
Messages: 903

Navigateur : n.c.
Hors ligne
Message Posté le: 18 janvier 2020 à 21:18  Lien permanent
Répondre en citant
J'y est pensé oui.
Faut que je trouve un aluminium en matière brut pas trop cher (type 6061 ou série 50) car mes fournisseur habituel on que du 2017 et 7075, des aluminium assez balèze en termes de résistance et poids mais qui coûte assez cher… Rien que pour l'achat de la matière brut, ont serait autour des 60 euros le bloc :/
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur
Taca @
Agriculteur
Agriculteur

2426pts

Inscrit le: 28 août 2018
Age: 35
Messages: 865
Localisation: Lyon
Navigateur : n.c.
Hors ligne
Message Posté le: 18 janvier 2020 à 22:12  Lien permanent
Répondre en citant
valdus_heresi a écrit:
J'y est pensé oui.
Faut que je trouve un aluminium en matière brut pas trop cher (type 6061 ou série 50) car mes fournisseur habituel on que du 2017 et 7075, des aluminium assez balèze en termes de résistance et poids mais qui coûte assez cher… Rien que pour l'achat de la matière brut, ont serait autour des 60 euros le bloc :/


Oui, c’est pas donnée l’alu. Tu rajoutes par dessus 1h de temps machine ... et paf un beau cache ventilo a 120€ 🤣


Dernière édition par Taca le 18 janvier 2020 à 22:20; édité 1 fois
Voir le profil de l'utilisateur Envoyer un message privé
valdus_heresi @
Cultivateur
Cultivateur

1162pts

Inscrit le: 13 février 2016
Messages: 903

Navigateur : n.c.
Hors ligne
Message Posté le: 18 janvier 2020 à 22:18  Lien permanent
Répondre en citant
Au minimum 1H ouai
+ sablage (c'est vite fait) + 1 à 2h d'anodisation histoire d'avoir une couche bien épaisse qui risque pas de sauter au moindre coup de tournevis de travers.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur
Colosseum @
Métayer
Métayer

2882pts

Inscrit le: 16 mai 2011
Messages: 1455
Localisation: Anywhere but here
Navigateur : Firefox
Hors ligne
Message Posté le: 19 janvier 2020 à 12:04  Lien permanent
Répondre en citant
Sans oublier les joints anti vibrations. Clin d'oeil
Moi c'est ca que je voudrais, mais en 2x140. Introuvable. Pour mettre le radiateur à l'extérieur du boitier, esthétisme et protection. Possible chez HCM Question
https://www.docmicro.com/radiateursventilateurs_radiateurs-jupes_KooLance-Jupe-Noire-pour-Radiateur-Watercooling-3x120-SHR-1020BK_10778.html
Voir le profil de l'utilisateur Envoyer un message privé
valdus_heresi @
Cultivateur
Cultivateur

1162pts

Inscrit le: 13 février 2016
Messages: 903

Navigateur : n.c.
Hors ligne
Message Posté le: 19 janvier 2020 à 23:53  Lien permanent
Répondre en citant
Faut que je regarde comment je pourrais te faire ça, sans que ca te coûte une blinde… Pleure ou Très triste Mort de rire
Après il y à plusieurs méthode pour un rendu sympa, outre l'aluminium.
Le plastique (acétal, abs par exemple) mais aussi l'impression 3D industriel, de se genre =>

https://zupimages.net/viewer.php?id=20/04/lxhp.png
https://zupimages.net/viewer.php?id=20/04/47vu.png

ça fait comme un plastique qui ne se casse pas, avec un effet un peut sabler. J'avais fait imprimer ce prototype de cover dans une des usines partenaires à HCM pour un petit projet (qui n'à pas aboutis) et aussi pour voir le rendus.

Globalement, un laser passe dans de la poudre et fabrique la pièce. Il n'y à pas de marque autre que les petits points/effet sablé que tu peux voir.


Sinon.. Rendu global en 3D… J'aime bien ! Très content




Rendu 3D du WB GPU 2060. (presque finis ! j'espère le terminé d'ici fin janvier.)

Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur
SiZZiGY @
Agriculteur
Agriculteur

2370pts

Inscrit le: 30 octobre 2013
Messages: 941

Navigateur : Firefox
Hors ligne
Message Posté le: 20 janvier 2020 à 00:26  Lien permanent
Répondre en citant


En l'état, les pliages des tubes pour la CG me semble quasi infaisables de façon propre ou à moi d'être un dieu du pliage. Perso même si tu me donne 10 mètres de tube je n'arriverais jamais à les faire proprement. La courbure est trop proche des embouts, les tubes ont tendance à s'ovaliser et l'étanchéité pour moi sera très difficile à obtenir.
A titre personnel, ce montage pour moi est impossible, je mettrais des embouts coudés.

Par ailleurs je trouve la pompe très mal placée, si on se retrouve avec un CG très longue cela risque de coincer, je la décollerais le plus possible du fond. A titre personnel, cet emplacement dans la tour j'ai toujours un truc à la con qui y passe, soit je cale un SSD, soit un écran, soit un hub de contrôle quelconque, soit un autre radiateur. Ce genre de bloc représente du travail en plus du budget, anticiper un maximum d'imprévus en maximisant les différentes configuration me semble approprié.
Voir le profil de l'utilisateur Envoyer un message privé
valdus_heresi @
Cultivateur
Cultivateur

1162pts

Inscrit le: 13 février 2016
Messages: 903

Navigateur : n.c.
Hors ligne
Message Posté le: 20 janvier 2020 à 00:39  Lien permanent
Répondre en citant
Ils ont déjà était courbé :)
Les dimensions à gauche et à droite (donc à encocher dans les raccord rigides) sont volontairement plus long en l'état et seront couper à la bonne dimension une fois la configuration installer.
Il est évident que si on regarde le rendu 3D sans ses info, la courbure et évidement trop proche pour qu'elle soit faisable.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web du posteur
